10 Ватт вклассе А по мотивам J.L. Hood

[Wal]

Если нужна схема измерителя h21 при разных токах коллектора, то могу вечером выложить...



С нетерпением ждёмс....

[s.k.]

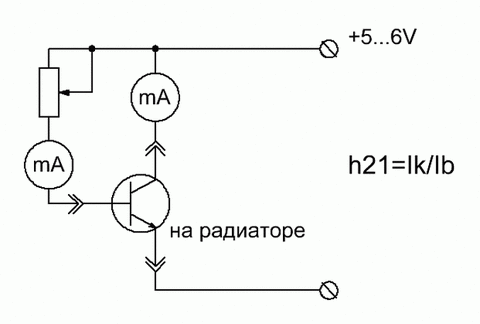

Вот схемка:



В принципе, ничего особенного, схема из учебника.

Вместо переменного резистора у меня стоит цепочка последовательно соединённых

переменных резисторов номиналом 25 кОм + 1 кОм + 100 Ом + постоянный резистор 16 Ом 5 Вт.

Подстроечники служат для грубой/плавной регулировки тока базы.

Номинал амперметра в цепи базы - 100 мА, в цепи коллектора - 3 А.

При измерении транзисторов другой проводимости полярность источника питания и амперметров следует, конечно, изменить на обратную.

[Гость pricolist]

В "прошлом 20 веке" одно время занимался массовым ваянием усилков и подбирал пары достаточно простым аппаратом. Он мерит ток базы при фиксированных стабильных токах коллектора. Для оконечных транзисторов брал три значения тока - 30, 300 мА и 3А. Прототип схемы взял из Радио за 78 год. Хорошие пары должны иметь близкие значения тока базы во всех трех точках измерения. Да, и под транзисторы была приспособлена толстая дюралевая прокладка в качестве радиатора. К ней прикручивалось сразу по нескольку транзюков и первый перед началом цикла измерений разогревался 3 Амперным током до установившегося теплового режима, остальные, естественно, принимали ту же температуру от радиатора и режим измерения оказывался более близким к реальным условиям работы в смысле температуры.

[Wal]

Вот схемка...

Вот спасиба :smile:

Такую схему я и сам собираю каждый раз, когда нужно транзисторы отсеить.

Только измерения провожу при тех напряжениях, на которых будут работать транзисторы.

5В это конечно хорошо, но бывает, что характеристика от напряжения к-э сильно зависит.



Я-то ждал чего-то более автоматизированного :smile:

[Гость alexandr]

Подойдут ли на выход мощные 20-амперные тесловские n-p-n транзисторы KD503 в корпусе ТО-3?

[s.k.]

Подойдут ли на выход мощные 20-амперные тесловские n-p-n транзисторы KD503 в корпусе ТО-3?

Должны подойти, хотя и предназначались в своё время для работы в трансляционных усилителях...

единственное, что смущает - низкая fгр - 2МГц... В общем, надо слушать...

Tesla_transistors.pdf

[Гость smf]

Попался трансформатор ОСМ-0.25. Две вторички на 5 и 24 В. Хватит ли его мощности на 2 канала на 4 Ом нагрузку? Можно просто отмотать от 24 В вторички и не перематывать его?

[s.k.]

Попался трансформатор ОСМ-0.25. Две вторички на 5 и 24 В. Хватит ли его мощности на 2 канала на 4 Ом нагрузку? Можно просто отмотать от 24 В вторички и не перематывать его?

Мощности 250 ВА на два канала, конечно, маловато... Вот ОСМ-0.4 был бы в самый раз...

В любом случае лучше намотать две новых вторички по 17 В для двойного моно.

[pm]

Сергей, убедите меня, пожалуйста, что трансформатора на 250VA будет мало для усилителя по теме "10 Ватт в классе А по мотивам J.L. Hood". мы ведь рассматриваем двухканальный вариант?

[Гость ddo]

В моих ушничках питание обеспечивают 105 ваттные трансы. И хорошо. И на 20-ваттные перейти не считаю нужным, так как проверил - звучит хуже. А отбираемая мощность.................?



Нагло замечу, всяк, кто испытал более, чем 8 - 10 кратный запас по мощности транса - назад не пойдёт. Мы же не серийную технику создаём, а превосходную по личным представлениям. ИМХО, конечно, но наглость заявления оставляю. Вряд ли аргументы против найдутся.

[pm]

спасибо, Владимир. вполне логичное объяснение. не очень понятно, зачем взят 4х-кратный запас. только из соображений рассеиваемой трансформатором мощности?

Изменено 23 Июля, 2010 в 18:41 пользователем pm

[s.k.]

Сергей, убедите меня, пожалуйста, что трансформатора на 250VA будет мало для усилителя по теме "10 Ватт в классе А по мотивам J.L. Hood". мы ведь рассматриваем двухканальный вариант?

В убеждениях я не силён, признаюсь...

Трансформатор 250ВА потянет, конечно, два канала JLH-69...

Именно трансформатор (один) на 160Вт я использовал, когда собирал свою первую реализацию этого усилителя...

Звучал замечательно, но ведь всегда хочется чего-то лучшего...

Освежил теорию, почитал форумы (в основном diyaudio), начал экспериментировать...

Путём экспериментов пришел к заключению, что запас по мощности транса для схем в классе А должен быть по крайней мере трёхкратный...

Сёйчас для 4-омной нагрузки у меня напряжение питания 18В, ток покоя 3,4А (сначала выставил 4,5А, но потом понял, что это излишне).

Вот, как-то так...



Добавлено после раздумий:

В моих ушничках питание обеспечивают 105 ваттные трансы. И хорошо. И на 20-ваттные перейти не считаю нужным, так как проверил - звучит хуже. А отбираемая мощность.................?



Нагло замечу, всяк, кто испытал более, чем 8 - 10 кратный запас по мощности транса - назад не пойдёт. Мы же не серийную технику создаём, а превосходную по личным представлениям. ИМХО, конечно, но наглость заявления оставляю. Вряд ли аргументы против найдутся.

Митрич, +100! :smile:

У меня в Семынинском повторителе стоИт тор 120Вт, при потреблении 18Вт...
