10 Ватт вклассе А по мотивам J.L. Hood

Рекомендованные сообщения

Гость maxxxer

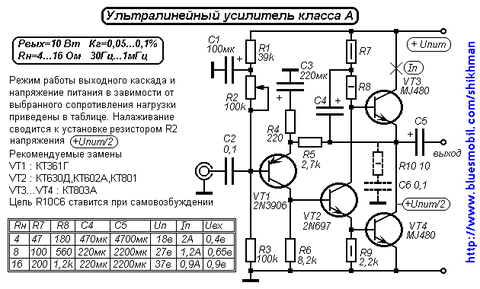

вот решил собрать сабжевый усь

https://datagor.ru/amplifiers/solid-state/p...-vklasse-a.html



и первый вопросик по питанию, оно здесь двухполярное? С виду да, но я не шарю в этих делах, поэтому лучше уточню.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mosfet

Питание там однополярное, на выходном конденсаторе должны быть его половина как в очень многих подобных схемах.

Изменено пользователем mosfet

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость maxxxer
Питание там однополярное, на выходном конденсаторе должны быть его половина как в очень многих подобных схемах.

Во как, бум знать, хотя сомнения и у меня были:smile: Вобщем отсюда вытекает второй вопрос, куда его подать. я так понимаю выход на АС осуществляется с кондера С5 и земли, а питание подается на верхнюю точку, там где написано +Uпит. Тогда остается незадействована нижняя такая же точка, что на нее надо подключать, вернее не так, я так понял это и есть земля и туда-то и надо подключать АС, я прав?

Изменено пользователем maxxxer

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mosfet

АС подключается одним концом к выходу через конденсатор и одним концом к земле. Нижняя точка - земля, туда же заводится общий провод питания.

Изменено пользователем mosfet

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость maxxxer

Вот сегодня наконец-то нашел время припаять питание к усю и включить его... Транс ТН-46 диодный мост и по 10000 μF в фильтре. Сделал пока только один канал, подключил. Меряю напругу на кондерах, а она просела аж до 12,5В но самое интересное, меряю на эмитарах выхлопа напругу, а она столько же и не реагирует на изменение показателей подстроечника, даже его отпаял и пробовал сначало 39к а потом последовательно еще столько же, никаких изменений. Мерял ни к чему не подключая, это может быть неправильно? Объясните плиз. И еще обнаружил, что верхний по схеме выходной транзистор греется сильно, а нижний вобще не греется? Заранее благодарен, за помощь, советы и терпение.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Через выходные транзисторы течет, практически, один и тот же ток. Греться они должны одинаково. Отключите питание, померьте тестером сопротивление между выходом усилителя и общим проводом...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость maxxxer
Через выходные транзисторы течет, практически, один и тот же ток. Греться они должны одинаково. Отключите питание, померьте тестером сопротивление между выходом усилителя и общим проводом...

Померял, между выходом землей, не звинит, как после кондера так и до. И вообще очень большое сопротивление, тестер не могет его померять. а вот от + к выходу звенит. может так и должно быть??? или я чего накосячил...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость maxxxer

Чтобы не ошибится в сборке решил освоить Sprint layout и попытался развести плату в ней, понимаю, что получилось ужасно, но это в принципе первый опыт самостоятельного разведения плат, поэтому прошу указать на недочеты или предложить свое решение. ну очень велико желание сделать его. Монтаж проверил, вроде косяков нету, завтра поменяю выходной транзюк который не греется, может он неисправен...







Нашел 2 ошибки в печатке исправил (посадил кондер с4 на землю и неправильный отводот резистора R5 на выход. Новая версия печатки ниже.

JLHOOD.rar

Изменено пользователем maxxxer

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость maxxxer

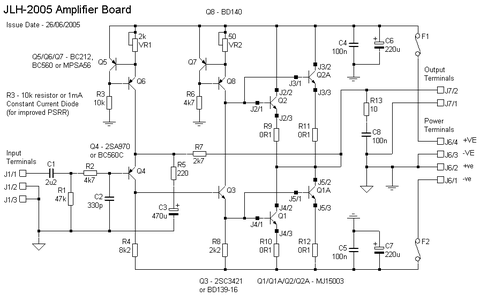

...Чуть подпр. файл цепляю, на выходе ставьте емкость побольше, низа получше.

Спасибо за помощь. Буду ковырять дальше, как что-то получится отпишусь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость maxxxer

Ковыряю дальше. все равное греются не одинаково. увидел, что 2 кондера к земле не припаяны, припаял, а ничго не изменилось. Продолжаю хождение по мукам:smile: увидел, что выхлоп не правильно запаян, перепаял, думал, все - решил проблему, все так же...

Изменено пользователем maxxxer

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость maxxxer

Еще по ходу один вопрос возник, настройка проводится установкой половины напряжения между эммитерами, тогда вопрос - выход нужно замкнуть при этом или так и должен быть разомкнутым, дайте если знаете оооочень разжеванную статью по этому или объясните попроще.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
...увидел, что выхлоп не правильно запаян, перепаял, думал, все - решил проблему, все так же...

Всё правильно. Транзисторы скорее всего ты убил. Меняй и запаивай правильно.

Вообще целесообразно задавать вопросы ПОСЛЕ того, как тщательно проверишь монтаж. Иначе угадывать косяки трудно.

:smile:
