10 Ватт вклассе А по мотивам J.L. Hood

[metrolog]

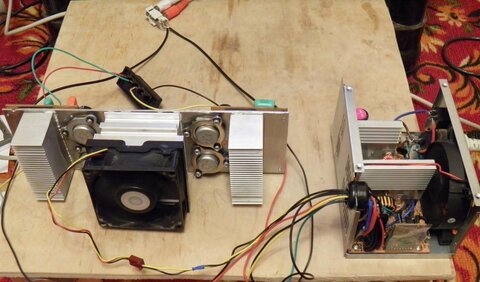

Сегодня весь день слушал этот усилок с импульсным БП.

Сразу скажу, что субъективно на качество звука импульсный БП никак не повлиял. Различия между классическим БП по оригинальной схеме и импульсным БП у меня следующие:

1. Классический - трансформатор ТС180, радиаторы по 400 см2 на каждый канал, конденсаторы фильтра 10000+4700 мф, плата фильтров - вес и объем получился значительный. Все это нужно как то размещать в корпусе. Несмотря на хорошую фильтрацию если приблизить ухо вплотную к НЧ излучателю в паузе прослушивается 100 Гц помеха. Понятно, что связано это с большим потребляемым током.



2. Импульсный - весь объем ИБП в сборе не больше трансформатора ТС180 (и вес в 5 раз меньше), остается хороший запас по мощности. Питание вентиляторов охлаждения снижено до 7в, чтобы совсем избавиться от шума. Дроссели намотаны на кольце от ДГС, конденсаторы фильтра 2200мф + пленка.

Если в отсутствие сигнала приблизить ухо вплотную к ВЧ излучателю прослушиваются коммутационные помехи ИБП. Подозреваю, что это также следствие большого потребляемого тока. Позже постараюсь поставить по питанию еще одно кольцо с пленкой, чтобы исключить это явление. Посмотрел усилок осциллографом на всех режимах - возбуждения не обнаружено. Пока что склоняюсь к применению ИБП, слишком велик соблазн избежать проблем при сборке в корпус.

Изменено 25 Августа, 2012 в 17:38 пользователем metrolog

[metrolog]

Решил сегодня проблему шумов от ИБП.

Выяснилось, что шумов по питанию практически нет (было что то в районе 3..5 мВ). Основной шум приходил с предусилителя, т.к. ИБП "гадил" шумами через сеть 220 в. Оказалось, что наши китайские друзья "забыли" поставить на плату БП сетевой фильтр, а я не обратил на это внимание. После установки недостающих деталей на плату ИБП наблюдается полное отсутствие шумов в акустических системах. Теперь питание будет однозначно от ИБП. Усилителем доволен, не пожалел что собрал.

Изменено 25 Августа, 2012 в 17:24 пользователем metrolog

[Гость rubenlukin]

... наблюдается полное отсутствие шумов в акустических системах ...

C победой, Сережа! Что и требовалось доказать.

[metrolog]

C победой...

off

Для меня это еще не победа.

Вот когда запоет два канала хотя бы по 60 Вт с двухполярным питанием, тогда буду праздновать победу над ИБП. В ближних планах сборка Квод-405 и перевод его на ИБП, корпус уже есть.

Мне еще очень далеко до Алексея (Alex_D), зато есть перспектива :smile:

P.S. Рубен, ты тоже смотришь в сторону импульсников?

Изменено 26 Августа, 2012 в 09:05 пользователем metrolog

[drummer]

Был у меня однократный опыт с однотактником Хьюстона, но вопрос "быстродействия" электролитических конденсаторов был поднят позже... Это к вопросу о быстродействии усилителя... Понимаю, что проект уже закончен, но если есть желание , можно попробовать набрать выходной кондёр из мелких (в плане эксперимента). К тому же есть возможность сравнить звучание каналов...

[metrolog]

... Это к вопросу о быстродействии усилителя...

Просто немного раньше я допустил неудачное сравнение, это мой первый опыт с классом А. Разумеется, маловато атаки по сравнению с усилителем имеющим питание ±45в. А так усилитель сам по себе отличный, с оригинальным характером.

Кстати у меня все электролиты зашунтированы пленкой. Продолжать опыты нет смысла, звук нравится.

Изменено 27 Августа, 2012 в 16:15 пользователем metrolog

[Гость rubenlukin]

off

ты тоже смотришь в сторону импульсников?

Очень даже. После работы с такими штуками: _https://www.dynacord.com/en/products/7/4/26/95_lx3000.html

Жмём "specifications", смотрим мощь и массу :smile:

[Гость smf]

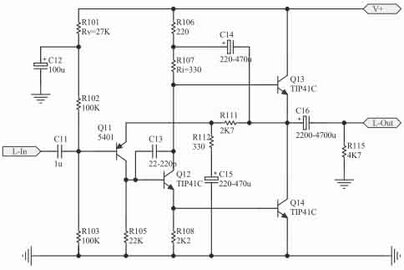

Нашел в сети вот такой вариант. 3 Вт с полевиками на выходе. Непонятно какое напряжение питания и на какую нагрузку он рассчитан.

DT812_sch_eng3.pdf

[metrolog]

Моя печатная плата:

плата_JLH69.rar

[Uzver]

Большое спасибо за печатку! С утра буду ЛУТить .

[picap]

вот решил собрать сабжевый усь

https://datagor.ru/amplifiers/solid-state/p...-vklasse-a.html



и первый вопросик по питанию, оно здесь двухполярное? С виду да, но я не шарю в этих делах, поэтому лучше уточню.

В данной статье описан усилитель с однополярным питанием. :angry:

[Гость vizant]

Cтабилизатор с ориг схемы автора хочу спаять,подскажите транзисторы какие из отечественных лучше поставить?
