10 Ватт вклассе А по мотивам J.L. Hood

[Гость best.yral]

Я кончно дико извеняюсь, может я что не понимаю опыта большого у меня нет! Но смотря на табличку не вижу зависимости R7 и R8. Не пинайте сильно просто опасаюсь что номиналы я выбрал неправельно.

Изменено 12 Марта, 2010 в 02:21 пользователем best.yral

[s.k.]

Но смотря на табличку не вижу зависимости R7 и R8. Не пинайте сильно просто опасаюсь что номиналы я выбрал неправельно.

Сымый главный критерий "правильности" - режим работы. При 20В ток потребления 2А с нагрузкой 4Ом - практически идеальный режим, как я уже говорил выше...

Зависимость между R7 и R8, конечно, нелинейная; сопротивления подбираются в зависимости от напряжения и применённых выходных транзисторов, как говорится, "по месту".

Табличка дана для того, чтобы ориентироваться в примерных границах значений сопротивлений.

[Гость best.yral]

Сымый главный критерий "правильности" - режим работы. При 20В ток потребления 2А с нагрузкой 4Ом - практически идеальный режим, как я уже говорил выше...

Зависимость между R7 и R8, конечно, нелинейная; сопротивления подбираются в зависимости от напряжения и применённых выходных транзисторов, как говорится, "по месту".

Табличка дана для того, чтобы ориентироваться в примерных границах значений сопротивлений.



Теперь стало легче! Большое спасибо за ответ!

[Гость jank5]

Друзья, знаете - сижу и удивляюсь...

Двадцать пять лет обратно (а большинство жителей Датагора оттуда) слушали те же S-30, и звук был прекрасен... И "Комета" была хороша... И телевизор, хоть и черно-белый, но был...

Конечно, сейчас польются гневные тирады: "Совок! Ничё небыло!" Ню-ню...

Не цитата ли из фильма - "Вы слишком много кушали?"

Если JLH в 1969 году создал на той элементарной базе настолько чудный усилитель, неужели его можно испортить напрочь применением отличающихся от оригинала транзисторов / конденсаторов / диодов / резисторов? Тем более, выпущенных по технологиям, намного более совершенным, чем в приснопамятном 1996 году...

Наши КТ'шки, их "Моторолы"... А ваши руки и ваши уши?

Кстати, что смущает - всеобщее "Ах, какой звук!" Дык таки звук - он в ушах, а ухи у всех разные... Я вот люблю слушать музыку, когда сплю. Т.е. ухи у меня прижаты к подушке. Как учесть тлетворное влияние ея (подушки)? А еще они бывают разные (ухи и подушки).

Теперь готов слушать убиение меня.

[s.k.]

Друзья, знаете - сижу и удивляюсь...

Двадцать пять лет обратно (а большинство жителей Датагора оттуда) слушали те же S-30, и звук был прекрасен... И "Комета" была хороша... И телевизор, хоть и черно-белый, но был...

Конечно, сейчас польются гневные тирады: "Совок! Ничё небыло!" Ню-ню...

Не цитата ли из фильма - "Вы слишком много кушали?"

Если JLH в 1969 году создал на той элементарной базе настолько чудный усилитель, неужели его можно испортить напрочь применением отличающихся от оригинала транзисторов / конденсаторов / диодов / резисторов? Тем более, выпущенных по технологиям, намного более совершенным, чем в приснопамятном 1996 году...

Наши КТ'шки, их "Моторолы"... А ваши руки и ваши уши?

Кстати, что смущает - всеобщее "Ах, какой звук!" Дык таки звук - он в ушах, а ухи у всех разные... Я вот люблю слушать музыку, когда сплю. Т.е. ухи у меня прижаты к подушке. Как учесть тлетворное влияние ея (подушки)? А еще они бывают разные (ухи и подушки).

Теперь готов слушать убиение меня.

Уважаемый jank5, а что вы хотите услышать в ответ? 23 года назад я слушал S-90, усилители Одиссей-002 и Барк-001, магнитофоны Олимп-003 и 004 и звук был прекрасен, уверяю...

Что же касаемо конкретно схемы Худа (ведь это тема про его JLH-69), то собирал я его в первый раз примерно в то же время (1986-87гг) на КТ908А, и уже тогда звук был хорош, но с юношеским максимализмом хотелось чего-то "погромче"...

Что же до современных технологий, то необязательно современная элементная база ЛУЧШЕ по звуку, чем была 30-40 лет назад...

да, "ухи" у всех разные, кому-то звук МП-3 плеера бОльше по душе, чем звук винила...

и каждый решает сам для себя, что ему милее...

Не очень понятно, честно говоря, какие конструктивные цели Вы преследовали, запостив такое сообщение; так, поговорить?...

[s.k.]

...мы по другой части.

Мы- это от 18 до 50 , конечно, мы делаем еще много чего интересного вне топиковой темы...

Владимир, немного поправлю: "Мы - это от 12 до .... !" :smile:

Мы - вместе!, как пел в 80-х Костя Кинчев. :smile:

[pm]

23 года назад я слушал S-90, усилители Одиссей-002 и Барк-001, магнитофоны Олимп-003 и 004 и звук был прекрасен, уверяю...

Что же касаемо конкретно схемы Худа (ведь это тема про его JLH-69), то собирал я его в первый раз примерно в то же время (1986-87гг)

оффтопик, конечно, но у Вас в профиле указана дата рождения "10 Окт 1990" и это что-то не стыкуется с вышесказанным. где-то надо урезать :smile:

[s.k.]

оффтопик, конечно, но у Вас в профиле указана дата рождения "10 Окт 1990" и это что-то не стыкуется с вышесказанным. где-то надо урезать :smile:

10.10.1970, конечно :smile:; поправлю в профиле...

P.S. на аватаре - сын Максим :smile:

Изменено 13 Марта, 2010 в 12:11 пользователем s.k.

[Гость ketchup]

охххххх горе мне горе ... спаял сначала навесным методом , подключаю питание и дин для проверки - резульата ноль , как будто бы я питание не подал ..... плюнул , сделал схему , впаял всё ПРАВИЛЬНО , подключаю , опять такая же фигня ..... в чем же дело ? и да забыл сказать , на питании у меня не 27в как надо а 33в.

[s.k.]

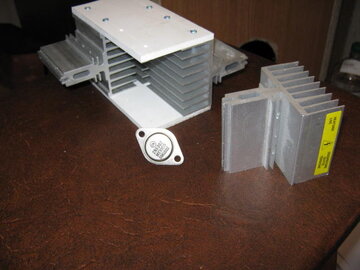

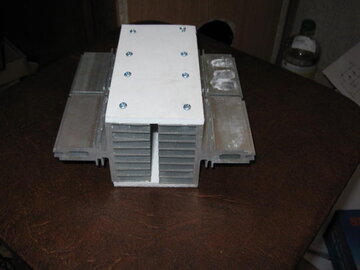

Во, с утра пораньше сваял по идее Сергея





Владимир, а из какого материала сделал "крышку"?

Алюминиевый/дюралевый лист 1,5-2мм подошел бы лучше...

[Гость smarold]

Владимир, а из какого материала сделал "крышку"?

Алюминиевый/дюралевый лист 1,5-2мм подошел бы лучше...

Так требуется изоляция радиаторов друг от друга, потому и пластмасса.

[s.k.]

Так требуется изоляция радиаторов друг от друга, потому и пластмасса.

Пластик тут ну никак не катит (разве только стеклотекстолит, из-за температурного режима).

И выносные полки для крепления транзисторов - очень удобный полигон для случайных КЗ...

Луше выбрать более технологичный вариант (и мЕньшее зло) - использовать изолирующие прокладки (с пастой КТП-8) для транзисторов

и листовой дюраль в качестве пластин.
