10 Ватт вклассе А по мотивам J.L. Hood

[s.k.]

Привет,Всем!

Долго меня не было на вашем сайте,забанили....

Рассказываю что произошло..

По совету Владимира,купил тр.2СЦ5200 и 3281,и на всякий случай Кт805Б в пластике для первых включений,жаль палить почти 200р.

Протравил платы,как было в форуме,номиналы всех деталей подобрл с разбросом не более 2%

Спаял на тр. КТ315,817Г и оконечники 805,включил...звук хорош,но не хватает детальности на высоких,впаял 2СЦ3281,верх проявился но упали низ,ток покоя...и сугубо общее впечатление процентов 60 на качество

У меня вопрос зазвучит лчше схема,если перевести на 2х полярное питание с оригинальной статьи?Ведь убирается выходной кондер плюс вводится ещё цепь в пред.каскаде..

Вот схемы 1 и 2

Сразу вопрос: а КТ315 тут каким боком оказался? Если в качестве входного, то тут нужен p-n-p.

Про двухполярное питание - надо сначала добиться хорошего звука с первоначальной схемой, ИМХО, а уж потом смотреть в сторону "перевода питания"...

И выходной конденсатор (качественный) - совсем не такое зло, каким его малюют...

В том, что идёт такая "петрушка" с частотами, в первую очередь играет качество питания, запас по его мощности; ну и сами транзисторы, конечно.

805-е вообще лучше не ставить...

Изменено 27 Февраля, 2010 в 18:01 пользователем s.k.

[Гость oleg1533kzn]

Ой 361,так что посоветуешь?звук то более менее...

[Гость oleg1533kzn]

Может быть:-)Владимир выже собирали прототипы этого усилителя?Как двуполярное питание поведёт себя?



Добавлено после раздумий:

Я поставил 2SC5200 Toshiba



Добавлено после раздумий:

Сразу вопрос: а КТ315 тут каким боком оказался? Если в качестве входного, то тут нужен p-n-p.

Про двухполярное питание - надо сначала добиться хорошего звука с первоначальной схемой, ИМХО, а уж потом смотреть в сторону "перевода питания"...

И выходной конденсатор (качественный) - совсем не такое зло, каким его малюют...

В том, что идёт такая "петрушка" с частотами, в первую очередь играет качество питания, запас по его мощности; ну и сами транзисторы, конечно.

805-е вообще лучше не ставить...



Я же говорю 805,пробные,основные импорт 2..5200 Тошиба

[s.k.]

Чем, имхо, хороши простые схемы, так это возможностью поиграть элементами.Мне больше всего понравилось сочетание 2N2222, кт816!!!!!!!!!!!!, 2SA1943,вместо 816 пробовал именитые аналоги, имхо хуже, может мне суперпартия попалась, у нас в России всегда так, или к звездам, или ж..а попалам.

Эт.точно, насчет простых схем. 2N2222 в никеле ТО-18 - это вещь! Тоже очень нравятся...

С кт816 просто повезло тебе, Владимир; наверняка h21э выше 100, а обычные (20-50, как правило), они совсем "никакие"...

Насчет среднемощных имортных аналогов структуры p-n-p ( в отличие от n-p-n), тут, конечно, засада...

Более-менее мне попадались только BD136 от NXP (Филиппс), MJE350 от ONS и 2SA1815 от Тошибы.

Да и то уже начали делать многоэмиттерный кристалл, по аналогии с мощными собратьями, что не есть gut, ИМХО...



Добавлено после раздумий:

Добавлено после раздумий:

Я поставил 2SC5200 Toshiba

2SC5200 - отличные транзисторы, если не фейк, конечно... (что-то меня в негатив потянуло...)

[Гость oleg1533kzn]

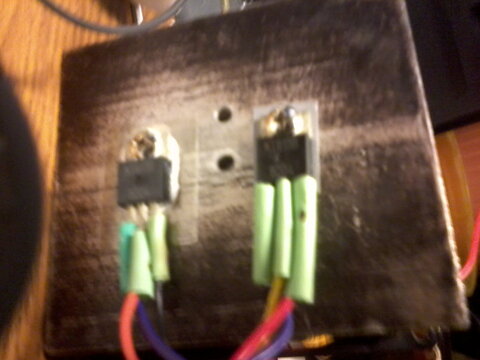

Вот пробный оконечник уже на 819в



Добавлено после раздумий:

Наверное уж,за такую то цену:-)У них кооф.пер. свыше 80 идёт:-)Как думаешь (извиняюсь на ты) каков ток покоя должен быть? и питание,есть два пока

:

1.Макетный,нестаб 23В кондер временный 8000μF

2.ИПБ,стаб,12В,компютерный модернизированный по ВЧ помехам но не особо,всё равно присутствуют..

если разберусь со всем соберу стаб ±13В на 4 ом..ток трансформатора 3,5А

[s.k.]

Ой 361,так что посоветуешь?звук то более менее...

Вместо 361? Я ж вроде уже говорил насчет входного транзистора, но повторю:

2N3906 (как в оригинале), 2SA970, MPSA92, BC556. Из "наших" - КТ3107И, К, Л.

[Гость oleg1533kzn]

На германии???Мысль:-)говорят типо звук более похож на лампу+ класс А:-)но вот с температурой нужно наверное получше боротся,выше температура меньше КПД(грубо говоря )чем на кремнии :smile:

361 тоже не плохо звучат,был пробный 3107 в металле ,так с ним искажения сильнее были,и звук на ВЧ цыканый...

нет,я женатый человек:-)

Изменено 27 Февраля, 2010 в 19:03 пользователем oleg1533kzn

[s.k.]

Добавлено после раздумий:

Наверное уж,за такую то цену:-)У них кооф.пер. свыше 80 идёт:-)Как думаешь (извиняюсь на ты) каков ток покоя должен быть? и питание,есть два пока

:

1.Макетный,нестаб 23В кондер временный 8000μF

2.ИПБ,стаб,12В,компютерный модернизированный по ВЧ помехам но не особо,всё равно присутствуют..

если разберусь со всем соберу стаб ±13В на 4 ом..ток трансформатора 3,5А

На "ты", конечно, можно :smile: , я ж еще даже внуками не обременён :smile:

Ток покоя - в зависимости от нагрузки, но для варианта питания №1 (23В) - около 1,5А.

Но вот то, что питание нестабилизировано, не очень здОрово. Даже автор, Дж.Л.Худ (упокой Господь его душу), говорил, что стабилизированный БП - залог качественного звука для этой схемы...



Добавлено после раздумий:

... ток лм317 застабить и послушать, времени, блин , только нет!

Владимир, ну ведь взрослый же человек! :smile:

У 317-й макс. ток 1,5 А; тут надо LD1084 с током до 5А, да и падение напряжения на ней меньше...

[Гость oleg1533kzn]

Тогда вопрос к тебе:

Стабилизированное питание 23В.нагрузка 4оМ,1,5А не мало разве?Я думал приоткрыв транз. меньше искажения?или я во многом ошибаюсь?

И ещё раз по поводу схемы с 2-шкой.кондеры у меня китайские 4700 неизв.марки,но зааралеллены советскими банками по 2200 на выходе+4,7 полипроп,звук не удов...не критикуй:-)

[s.k.]

...был пробный 3107 в металле ,так с ним искажения сильнее были,и звук на ВЧ цыканый...

3107 в металле - был ограниченный выпуск (для военки (?), хто ево знае...),

сам вживую не видел, но знаю, что у них просто сумасшедший h21э, так что возбуд неизбежен...

[Гость oleg1533kzn]

Да слышал,что военные супер,но я это предупредил,выход цепочка и кондер м/у э и б второго транзистора,так что никто что ли не собирал модифицированную схему?

[s.k.]

Тогда вопрос к тебе:

Стабилизированное питание 23В.нагрузка 4оМ,1,5А не мало разве?Я думал приоткрыв транз. меньше искажения?или я во многом ошибаюсь?

Так всё-таки питание стабилизированное? Для 4 Ом 1,5А мало, конечно, надо не менее 2А... Тут вообще верхний предел ограничен только рамками разумности :smile:

Вот г-н Коноплёв своему Зену-9 даёт почти 5А!

И ещё раз по поводу схемы с 2-шкой.кондеры у меня китайские 4700 неизв.марки,но зааралеллены советскими банками по 2200 на выходе+4,7 полипроп,звук не удов...не критикуй:-)

Полипропилен 4,7 на входе - это хорошо. Выходные кондеры 4700 лучше не параллелить! ( советскими банками, во всяком случае ). Конденсаторы на выход следует поставить хотя бы более-менее известной фирмы, SAMWHA, например. Но вот совсем безродные (из китайского ИБП?) - это чересчур...

И конденсатор в ООС тоже надо хороший...





Добавлено после раздумий:

...Токовые стабы очень понравились и в ушах и в ламповых РР. :smile:

У Нельсона Пасса токовые стабы на "рассыпухе" тоже очень хороши... по отзывам...

Но вот сам их не собирал, каюсь, всё треклятая нехватка времени...
