Двухтактный усилитель на 6Н1П и ГУ19


Рекомендуемые сообщения

Этот трансформатор разобрать на половины и будет 2 ПЛ сердечника размером вполне сравнимом с прибоевским. Зачем два покупать?

Верно, Александр!

Это и был один из вариантов, еще думал расчетвертинить ОСМ 1.0, только они разные бывают, вытянутые но тонкие, и собранные из 2х 0.63, возможно первые это ОСМ1.

Выяснил, что желательно брать до 85года выпуска, как более качественные.

Изменено пользователем Dolboyacher
Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 271
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

Всем, привет!

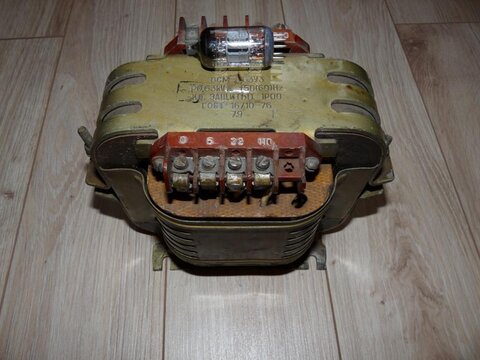

Вот приобрел монстрика :smile:

Сделаю из него два ПЛ транса, нужно только аккуратненько разобрать.


Изменено пользователем Dolboyacher
Ссылка на комментарий
Поделиться на другие сайты

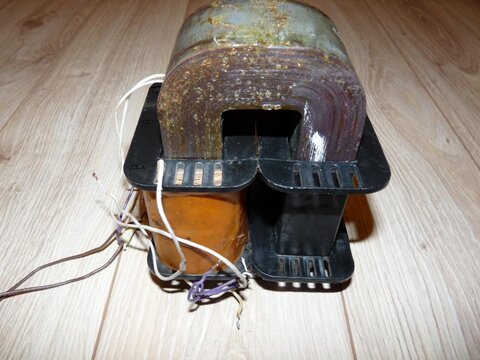

Чего-то окошко маловато получается, а железа дофига :smile:

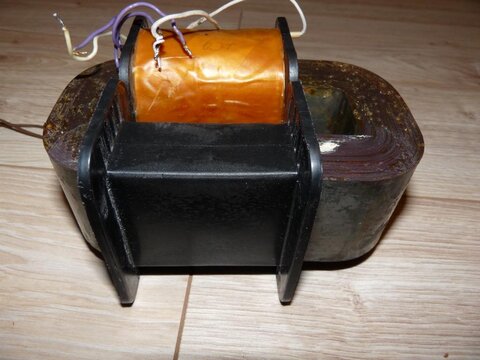

Родные прибоевские каркасы налезли как родные, были бы на треть подлиньше и можно их оставлять.

Попробую посчитать, что может влезть в окно.

Скажите, а когда железа много , а провода мало, на сколько это плохо?



Добавлено после раздумий:

Вот прикинул:

Первичка проводом 0.3 (0.35) 3 секции в каждом 3 слоя по 230 витков. Итого 690 x 3 = 2070 на каждой катушке.

Вторичка проводом 1.0 (1.05) 2 секции в каждом 2 слоя по 76 витков. Итого 152 x 2 = 304 витков на каждой катушке.

т.к. вторички параллелим, то

Кт.р. общий = 2070 x 2/152 = 27.2

Ra-a = 27 x 27 x 8 = 5832 Ом

S1 = ((0.3 x 0.3 x 3.14)/4) x 2070 = 146.2

S2 = ((1 x 1 x 3.14)/4) x 304 = 238.6

238.6/146.2 = 1.63

На каркасе:

(0.35 + 0.15)x9 = 4.5 мм

(1.05 + 0.3)x4 = 5.4 мм

Итого: 9.9мм, т.е.войдет + запас 2мм.

Получается вроде как можно вместить необходимое. :smile:

Само собой, это так быстро набросал, чего может получится, вроде не так все плохо, точнее будет когда каркасы изготовлю.




Изменено пользователем Dolboyacher
Ссылка на комментарий
Поделиться на другие сайты

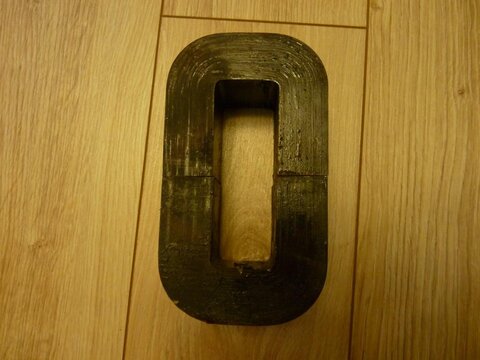

Наконец и вторая половина отмокла в ацетоне и сдалась, располовинилась, сердечники сделанны качественно, торцы прилегают ровно, не то что в Прибойских, пластины не расслаиваются, качество на лицо!

Ссылка на комментарий
Поделиться на другие сайты

Ох и муторная работа - каркасы изготавливать :smile:

Прикинул еще расчет, так как железа много, уменьшил кол-во витков первичной обмотки, индуктивность должна быть в норме вроде.

И так, длина катушки 88мм, высота щечки 14мм.

Первичка проводом 0.3 (0,35) 3 секции по 2 слоя, 238 витков в каждом. Итого (2х238)х3 = 1428 витков на каждой катушке.

Вторичка проводом 0,8 (0,85) 2 секции в 1 слой по 98 витков. Итого 2х98 = 196 витков вторички всего.

Так как вторичку параллелим, то:

Коэффициент трансформации общий = (1428x2)/98 = 29

Ra-a = 29 x 29 x 8 = 6728

S1 = ((0.3 x 0.3 x 3.14)/4) x 1428 = 100

S2 = ((0.8 x 0.8 x 3.14)/4) x 196 = 98.5

100/98.5 = 1.015

На каркасе:

(0.35 + 0.15)x6 = 3 мм

(0.85 + 0.5)x2 = 2.7 мм

Итого: 5.7мм, т.е.войдет легко + огромный запас 8мм.

Индуктивность первички пока не считал, но если в родном прибойском по низу все было в порядке, тут и подавно будет, т.к. в моем случае и витков больше и железа тоже.

Так как слоев не много, возможно меж обмоточная емкость будет небольшая, а запас места на каркасе позволяет значительно увеличить толщину прокладок, что тоже хорошо.

Поправьте пожалуйста, если я заблуждаюсь :smile: .

Изменено пользователем Dolboyacher
Ссылка на комментарий
Поделиться на другие сайты

ТANk, спасибо за "поддержку штанов"!

Руслан, меня в детстве ремнём "поправляли". Но ты уже на правильном пути (мыслишь верно).

Мой расчёт РР транса на твоём железе:

1. Сечение сердечника. Sc = 25 х 50 = 12,5 см^2. "Чистых" Sc = 12,5 х 0,95 = 11,8 см^2

Сечение окна So = 90 х 30 = 27 см^2.

Габаритная мощность 11,8 х 27 = 320 Вт. При Fн =20Гц можно рассчитывать на 320 : 6,25 = 50 Вт.



2. Допустим у нас Рвых = 30 Вт, Raa = 6000 Ом

Размах переменки между анодами U1= √(Pвых*Rаa) = √(30*6000) = 425 В.



3. Число витков первички N1 = 115*U1/Sc = 115*425/11,8 = 4140 витков. Здесь коэффициент 115 взят в расчёте достижения Fн = 20 Гц, для 40 Гц его следует уменьшить наполовину, а для 10 Гц увеличить вдвое.



4. Каким проводом мотать первичку. Окно для намотки 88 х 28 мм. Под первичку отдадим 40%. ∅ провода первички по изоляции d1 = √(0,4*ho*lo/N1). Здесь 0,4 – 40%, ho – высота каркаса, lo – длина каркаса d1 = √(0,4*28*88/4140) = 0,49 мм по изоляции. Есть 0,4 по меди, 0,45 по изоляции.



5. Средняя длина витка lм = 3,14*ho + 2S + 2T. Здесь Т и S – стороны каркаса. lм = 3,14*14 + 2*29 + 2*54 = 44+58+108 = 210 мм.



6. Активное сопротивление первички. Rакт1 = N1*lм/(44000*d1^2) = 4140*210/(44000*0,4*0,4) = 124 Ом. (62 + 62).



7. Потери в меди Рм1 = 100*Rакт/(Ra+Rакт) = 100*124/(6000+124) = 2,0%. Отличным считается результат 3 – 4%. Если больше, следует взять побольше железяку. Если меньше 2,5% - можно взять поменьше сердечник.



8. И проверка выбранного диаметра провода первички по току, из расчёта 2А/мм2. Сечение провода s1 = 3,14*d1^2/4 = 3,14*0,16/4 = 0,125 мм2. Максимально возможный ток I1 = s*2A = 0,125*2 = 0,25A. – ОК!



9. Число витков в слое n1 = 0,95*lн/d1 = 0,95*88/0,45 = 185 витков провода с ∅ по изоляции 0,45 мм.

Определимся с количеством полных слоёв. 4140/185 = 22,4 слоя. Попробую 24 слоя (12 на каждой катушке) При толщине межслойной изоляции 0,05 мм (бумага для выпечки), 12 слоёв займут 6 мм из 14 мм высоты каркаса, то есть 43%.

При этом корректируем результаты:

N1 = 185 х 24 = 4440.

Rакт1 = 4440*210/(44000*0,4*0,4) = 132 Ом. (66 + 66).

Рм1 = 100*132/(6000+132) = 2,2%



10. Коэффициент заполнения медью Кзм = π*d1^2*N1/4*So = 3,14*0,16*4440/4*2700 = 0,2. Здесь So в мм^2.



За вторичку продолжать? Или дальше сам?

Если есть провод 0,45 (0,5 по изоляции), можно попробовать его в первичку.

Изменено пользователем qbiq
Ссылка на комментарий
Поделиться на другие сайты

Юрий, вы вернулись, а я тут уже столько разных вариантов набросал, что голова кругом :smile:

Пытался тут разобраться с программой TubeTransCalc , что-то не все в ней понятно, ваши расчеты понятнее, и все что уже показали, взял на вооружение.'

Спасибо, сейчас разберусь во всем и прикину вторичку. Провода 0.5 к сожалению нет, есть 0,3(0,35) и 0,4(0,45) в количестве по 1.5кг каждого, для вторички после расчетов буду покупать конкретный.

Изменено пользователем Dolboyacher
Ссылка на комментарий
Поделиться на другие сайты

Руслан, привет ещё раз.

А 0,8 (0,85), с которым ты делал расчёты, виртуальный?

Можно прикинуть, сколько по весу потребуется провода. Длину провода умножь на сечение и на плотность меди. Часто из катушки торчит начало провода, можно померить сопротивление и по нему прикинуть длину и хватит - не хватит. Это поточнее будет.

Можно часть ( допустим, половину) катушки намотать 0,3, а часть 0,4. Ну, изменится омическое по сравнению с расчётным. Внесёшь коррективы. Только тогда на всех 4-х катушках придётся по очереди мотать посекционно.

Если по длине хватает, то можно первичку намотать 0,4, а вторичку жгутом из 0,3, но это уже изврат и лудить потом замаешься.

Давай я тебе выложу свой пример расчёта, а ты уже под себя потом подгонишь.

Там могут быть незначительные ошибки, но ты не суди строго.

Нехай.rar

Изменено пользователем qbiq
Ссылка на комментарий
Поделиться на другие сайты

Да, на вторичку провода еще нет, но куплю какой будет нужно, выбор на Митинском есть приличный.



Вот, блин, написал 2 примера расчета и не сохранилось при отправке на сайт.

Сейчас менее подробно накидаю снова.

Вариант 1.

Первичка проводом 0.4 (0,45) 4 секции по 3 слоя, 185 витков в каждом. Итого (3х185)х4 = 2220 витков на каждой катушке

Вторичка проводом 0.9 (0.99) 3 секции в 2 слоя по 84 витка в каждом, итого на кажд. катушке (2х84)х3 = 504 витка всего.

Кт.р.общий = 2220x2/168 = 26.4

Ra-a = 5588 Ом + активное сопротивление обмоток

S1 = ((0.4 x 0.4 x 3.14)/4) x 2220 = 279

S2 = ((0.9 x 0.9 x 3.14)/4) x 504 = 320

320/279 = 1.15

На каркасе.

(0.45 + 0.05)x12 = 6 мм (уменьшил толщину межслойной изоляции)

(0.99 + 0.15)x6 = 6.84 мм

Итого: 12.84 - помещается, но трудновато. Можно уменьшить межобмоточную изоляцию.



Вариант 2

Первичка проводом 0.4 (0,45) 3 секции по 4 слоя, 185 витков в каждом. Итого (4х185)х3 = 2220 витков на каждой катушке

Вторичка проводом 1.0 (1.099) 2 секции в 2 слоя по 76 витков в каждом, итого на кажд. катушке (2х76)х2 = 304 витка всего.

Кт.р.общий = 2220x2/152 = 29

Ra-a = 6728 Ом + активное сопротивление обмоток

S1 = ((0.4 x 0.4 x 3.14)/4) x 2220 = 279

S2 = ((1.0 x 1.0 x 3.14)/4) x 304 = 238

279\238 = 1.16

На каркасе.

(0.45 + 0.05)x12 = 6 мм (уменьшил толщину межслойной изоляции)

(1 + 0.15)x4 = 4.6 мм

Итого: 10.6 - помещается + можно увеличить межслоевую и межобмоточную изоляцию.

Например: (0.45 + 0.15)x12 = 7.2 мм

(1+0.3)x4 = 5.2 мм

Итого: 12.4мм , вроде все вмещается.

Пробовал во вторичке с более тонким проводом - параллельными слоями в секциях и все в параллель, но так менее удобно и больше вероятность ошибки.

В обоих случаях удобно делать UL отводы на 33,3% и 42% от первички.

Спасибо за полезный файл, очень пригодится!

Изменено пользователем Dolboyacher
Ссылка на комментарий
Поделиться на другие сайты

Не очень понял как считать активное сопротивление вторички.

Допустим для 2-го варианта.

Rакт = 0,0223*N*lм/d^2. Здесь 0,0223 - const, N - число витков, lм - средняя длина витка меди в метрах, d - ∅ провода.

lм считается как периметр гильзы каркаса Р + 3,14*h, где h - высота намотки катушки.

Итак, lм = Р + 3,14*h = 2*(30+90)+3,14*14 = 284 мм = 0,284 м.



Rакт1 = 0,0223*2220*0,284/0,4*0,4 = 87.9 Ом, при Rа 1 лампы 3500 Ом потеряем 88:3500 = 2.5%. Здесь все понятно.



Rакт2 = 0,0223*76*0,284/1*1 = 0.48 Ома это один слой.

а вот дальше как, у меня 76 витков в одном слое, но параллелить мы будем по сути 2 секции по 152 витка, поэтому

вроде как получается так: (0.48x2)\2x2 = 0.24 Ома?

а, понял, даже если считать что все слои отдельно, все равно получается тоже самое

(0.48\4 слоя)x2 = 0.24 Ома.



Потери во вторичке Pм2 = 0,24:8x100 = 3% вроде так.

Итого: 5.5% общие потери.

Ссылка на комментарий
Поделиться на другие сайты

А все таки, для вторичной обмотки как будет лучше, использовать более толстый провод в секциях по 2 последовательно соединенных слоя и секции потом запараллелить или более тонкий в секциях по 3 параллельных слоя и секции потом запараллелить?

По моему, чем меньше секций тем для ВЧ лучше, но это только догадки :smile:

Можно ли распределять слои первички как 3+5+3 вместо (3+6+3), для того, чтобы выводы выходили на одну сторону катушки ?

Просто каркасы практически готовы, нужно уже провод для вторички выбирать, а определиться не могу с расчетами. :smile:
