Двухтактный усилитель на 6Н1П и ГУ19

[Dolboyacher]

Стеклотекстолит расслоенный вдоль листа - получается токая гибкая пластинка, гнется. Его наматывать можно.

А насчет заделывания щели - я сегодня как раз вечером буду вторичку толстую мотать, попробую двухкомпонентным клеем пятиминутным (который в шприцах).

Текстолит уже использовал именно наматывая, но его не удобно отрезать, если нужна полосочка шириной всего 1-2мм при отрезании - начинает крошиться. Может текстолит у меня не той системы :smile:

Да, неплохая идея (например эпоксидка 5мин Bison), но клей шибко текучь, не очень удобно будет. Поделитесь потом впечатлениями :smile: . Вообще приготовить бы какую-то бумажно-клеевую пасту бы, было бы самое то :smile:

Надо бы зайти в хозяйственный и посмотреть, что там есть.

P.S. По-началу думаешь, что расчитать и намотать транс чертовски трудно, затем понимаешь, что не так уж это и сложно и вполне по силам новичку, но помере намотки,сталкиваясь с нюансами, понимаешь, что все-таки это ой как не просто :smile: Конечно, если речь идет об изготовлении изделия приличного качества.

Изменено 27 Марта, 2014 в 08:09 пользователем Dolboyacher

[ads]

Я имел в виду такой клей. Я довольно часто пользуюсь. Момент есть такой, но дороговат на мой вкус.

Этот клей обычно не особо текуч. И приготовить его каплю не проблема. Если нужен наполнитель в малых количествах - спичку или любой пластик на надфиле поточить и щепотка мелкой пыли есть.

[Dolboyacher]

Я имел в виду такой клей. Я довольно часто пользуюсь. Момент есть такой, но дороговат на мой вкус.

Этот клей обычно не особо текуч. И приготовить его каплю не проблема. Если нужен наполнитель в малых количествах - спичку или любой пластик на надфиле поточить и щепотка мелкой пыли есть.

Дмитрий, я понял, Bison именно такой же. Надо будет попробовать.

[Гость qbiq]

Очень технологичны пищевая сода + цианакрилат = "пластмасса". Использую даже при ремонте корпусов ноутбуков.

[Dolboyacher]

Очень технологичны пищевая сода + цианакрилат = "пластмасса". Использую даже при ремонте корпусов ноутбуков.

Неожиданно, надо будет попробовать! Спасибо, Юрий!

Изменено 30 Марта, 2014 в 15:47 пользователем Dolboyacher

[ads]

Я вчера собирался попробовать клеем. Потом стало лень - разрезал спичку и вложил, смазав клеевым карандашом (ПВА). сверху лакоткань и отлично.

[Dolboyacher]

Я вчера собирался попробовать клеем. Потом стало лень - разрезал спичку и вложил, смазав клеевым карандашом (ПВА). сверху лакоткань и отлично.

Пробовал проводочком из UTP (витая пара) + цианкрилат, получилось неплохо. Затем приобрел акриловый герметик вот такой, сейчас пользуюсь им, удобно, правда сохнет где-то за 40-50 минут, результат вполне устраивает :smile:

[ads]

А как цианкрилат с изоляцией себя ведет?

[Dolboyacher]

А как цианкрилат с изоляцией себя ведет?

Цианкрилат не разъедает изоляцию ни обмоточного провода ни UTP. Пробовал покрыть цианкрилатом ПЭТВ-2 провод, после высыхания оттирал его ацетоном и никакого повреждения на изоляции не обнаружил, так что использовать его вроде можно. Очень удобно "суперклеем" фиксировать витки, особенно если в результате какой-нить неровности они пытаются сползать со своего места.

Изменено 31 Марта, 2014 в 03:44 пользователем Dolboyacher

[Dolboyacher]

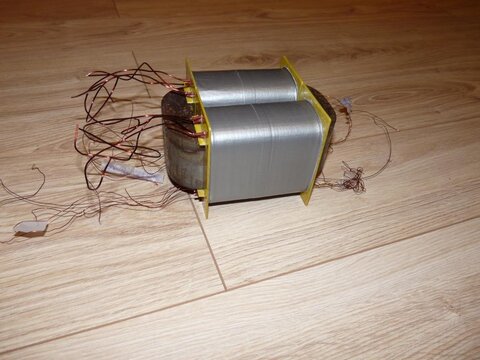

Получился вот такой трансформатор. Из измеренных параметров пока только вес (5кг) :smile: и активные сопротивления отдельных секций. Еще не установил монтажные панельки и надо будет придумать какой-то корпус-стяжку. На каждой катушке осталось почти по 2мм. запасу, так что окно у половинки ОСМ-0.63 достаточное. Буду облагораживать выводы и измерять.

[Гость kdtp]

КРАСОТА!!! Пора переходить на штучное изготовление выходных трансформаторов под заказ!!! :smile:

Если серьёзно – интересно, как-то оно будет звучать!?

[Dolboyacher]

КРАСОТА!!! Пора переходить на штучное изготовление выходных трансформаторов под заказ!!! :smile:

Если серьёзно – интересно, как-то оно будет звучать!?

Еще как интересно, Виктор :smile:! Но нужно монтажные панельки приделать, а их у меня еще нет, оказалось в Москве только на Митинском рынке их можно приобрести, и то там искать придется. В прошлые выходные, единственная палатка где они были, была закрыта :smile: . Без них есть риск нечаянно вырвать проводок, будет обидно очень! Есть некоторые опасения "первого включения", типа рванет или нет :smile:.

Пока измерил сопротивления полуобмоток, получил 56.7 и 57 Ома, почему-то не очень ровно, но , думаю 0.5% погрешность это нормально.

Измерил каждую секцию вторички...... странно, но все 4 секции оказались ровно по 0.6 Ома, вроде должно же было на верхних секциях быть больше,т.к. длинна витка увеличивается,а кол-во витков точно ровное, но нет :smile: Но это и хорошо, т.к. их придется параллелить.

Итого: вся первичка - 113.7 Ом, вторичка - 0.15 Ом.

Если все хорошо зазвучит, выложу окончательный расчет трансформатора сюда, может кто тоже захочет по извращаться!

Еще полгода назад думал вряд ли возьмусь за намотку трансформатора, а сегодня уже вот он, первый, ура!

Изменено 3 Апреля, 2014 в 17:58 пользователем Dolboyacher
