Двухтактный усилитель на 6Н1П и ГУ19

[Dolboyacher]

Может есть у кого "человеческие" ВАХ на ГУ-19-1 в тетроде и в триоде? Нашел единственные и те кривые, ничего не разберешь.

Поделитесь у кого есть пожалуйста, может кто сам снимал.

[Arcev]

а Канцельсон не подойдет?

ГУ-19 в тетроде

_https://s001.radikal.ru/i195/1403/5c/dbee36c49ff0.jpg

Изменено 14 Марта, 2014 в 19:56 пользователем arcev

[ads]

что есть

gu_19_1.pdf

[Гость kdtp]

Сегодня 15.03, а Ваше сообщение о коммутации катушек было написано 10.03. Прошло пять дней. Наверняка Вы уже давным-давно проверили свой выходной трансформатор «в деле». Ну и как «ощущения»? Работает нормально? Нет, просто интересно. Если я правильно понял, он у Вас намотан на ПЛ железе? Повторюсь – ну и как работает-то, всё в порядке?

[Dolboyacher]

Сегодня 15.03, а Ваше сообщение о коммутации катушек было написано 10.03. Прошло пять дней. Наверняка Вы уже давным-давно проверили свой выходной трансформатор «в деле». Ну и как «ощущения»? Работает нормально? Нет, просто интересно. Если я правильно понял, он у Вас намотан на ПЛ железе? Повторюсь – ну и как работает-то, всё в порядке?

Виктор, добрый день!

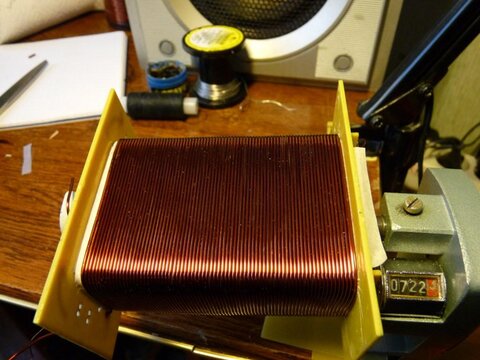

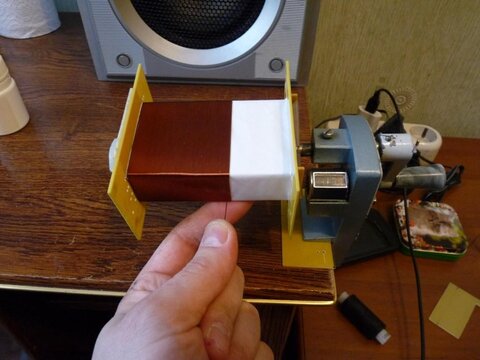

Честно, еще не домотал, просто заранее хотел про коммутацию спросить, чтобы не ошибиться с организацией выводов на катушке. Процесс идет, почти закончил только первую катушку,надеюсь за эти выходные домотаю, вторая пойдет быстрее, ибо какой никакой опыт уже :smile: А там проверю и конечно же отпишусь, думаю, что все получится!

Приобрел электроизоляционный лак КО-921, очень удобная штука, промазываю им только 5-6 крайних витков, так на всякий случай,а в центре итак не шелохнется.

Как все доделаю, надо бы тему почистить, а то там куча расчетов и не все там правильно, а выложить правильный и результаты.

Изменено 15 Марта, 2014 в 10:12 пользователем Dolboyacher

[Гость kdtp]

Про организацию выводов. Главное симметричность катушек в количестве витков, а выводы…. Ну, что выводы – в крайнем случае, соединительные провода между катушками будут чуть-чуть длиннее.

Но я не это хотел сказать. Давайте уточним. У вас выходной трансформатор на ПЛ железе. Следовательно, у Вас две катушки? Или я чего-то путаю?

[Dolboyacher]

Про организацию выводов. Главное симметричность катушек в количестве витков, а выводы…. Ну, что выводы – в крайнем случае, соединительные провода между катушками будут чуть-чуть длиннее.

Но я не это хотел сказать. Давайте уточним. У вас выходной трансформатор на ПЛ железе. Следовательно, у Вас две катушки? Или я чего-то путаю?

Да, сердечник ПЛ, сделанный из половинок одного ОСМ-0.63 (ШЛ), соответственно имеем 2 ПЛ сердечника и на каждом по 2 катушки.

Виктор, а вторая катушка должна быть точной копией первой или её зеркальное отображение?

Изменено 15 Марта, 2014 в 10:29 пользователем Dolboyacher

[Гость kdtp]

Да, чуть не забыл. Не надо касаться намоточного провода голыми руками. Оно конечно не так страшно, но всё же – может остаться на проводе жир и грязь. Я, во время намотки, надеваю на левую руку полушерстяную чистую перчатку, так, на всякий случай.

[Dolboyacher]

Да, чуть не забыл. Не надо касаться намоточного провода голыми руками. Оно конечно не так страшно, но всё же – может остаться на проводе жир и грязь. Я, во время намотки, надеваю на левую руку полушерстяную чистую перчатку, так, на всякий случай.

К сожалению, в перчатке не так удобно, я попробывал, просто после намотки протираю спиртом и наношу лак на крайние витки.

Изменено 15 Марта, 2014 в 10:37 пользователем Dolboyacher

[Гость kdtp]

Так, хорошо. Если вторичная обмотка будет только на одно сопротивление нагрузки, кажем на 8 Ом, то катушки могут быть совершенно одинаковыми. Но не в коем случае зеркально отражёнными!!! Почему? Ну, во-первых, это несколько усложняет процесс намотки – всё время думаешь: «А правильно я мотаю или нет?». Во-вторых, по технологии проще – на первой катушке «набил» руку, а вторая, уже идёт как «по маслу». Ну, а если вторичка с отводами…., впрочем ,Вам это не надо. Так, вы пока мотайте, а я набросаю Вам коммутацию катушек. Эх-ма, порисую немного….

[Dolboyacher]

Так, хорошо. Если вторичная обмотка будет только на одно сопротивление нагрузки, кажем на 8 Ом, то катушки могут быть совершенно одинаковыми. Но не в коем случае зеркально отражёнными!!! Почему? Ну, во-первых, это несколько усложняет процесс намотки – всё время думаешь: «А правильно я мотаю или нет?». Во-вторых, по технологии проще – на первой катушке «набил» руку, а вторая, уже идёт как «по маслу». Ну, а если вторичка с отводами…., впрочем ,Вам это не надо. Так, вы пока мотайте, а я набросаю Вам коммутацию катушек. Эх-ма, порисую немного….

Отводов у вторички не будет, мотаю на 8Ом, вторая точная копия значит, отлично!

Спасибо, Виктор, мир не без добрых людей :smile:

[Гость kdtp]

Вот, где-то, как-то так. Я специально нарисовал две катушки одинаково расположенными. Попроще читается. Обратите внимание на коммутацию вторичной обмотки. У Вас было неправильно. Да…, не надо усложнять коммутация первичной обмотки. Это перекрёстно последовательная коммутация только всё усложняет, а выигрыш настолько мизерный, что и говорить о нём не стоит. Хотя по теории, вроде как, это должно улучшить частотные показатели по верхам. Но, практически этого не заметно. Проверено на практике, и не мной одним. Так что не будем крутить себе и другим «БЕЙЦЫ». :smile: Вроде всё….
