Похвалимся акустикой

[Гость svjatoslav]

.



Добавлено после раздумий:

Фильтр, что указан на изображении, применён для НЧ 25ГДН3-4, а не для 15ГД-17. Это часть описания лабиринтной АС с рассеивающим конусом. Я его взял за основу как совпадающего по частоте среза и совпадающего по сопротивлению головок. Колонки неплохо звучали вообще только с конденсатором на ВЧ. Но я боялся за ВЧ головку, так как эти АС у меня постоянно просили продать. Я же должен был хоть как-то себя обезопасить?! Ослов на свете великое множество. Не один так другой крутнёт РГ душевно и прощай ВЧ головушка. А с этим фильтром, 4ГДВ-1 прямо как цевьё в руку легла на частотку 15ГД-17. Колоночки совсем мало у меня поработали. Собственно и насладиться не успел.

Насчёт защиты от ослов согласен, таких "накручивальщиков" по ВЧ великое множество.

Изменено 12 Января, 2010 в 09:41 пользователем svjatoslav

[alex.co]

В чём и беда измерение с монотонного генератора нужно проводить в без эховой комнате.Сейчас при помощи названных микрофонов(они заложены в прог LspLAB) измерения проводят в импульсном режиме

[zud]

Согласен насчёт ушей и глаз порлностью.

Поделюсь опытом, возможно не для этой ветки - извиняйте, если что.

Флакушки от аэрозолей - очень пригодный материал для фазиков.

Для небольших корпусов, ес-сно. Ток чтобы не звенело, надо хотябы тзолентой обмотать.

[mtihonov]

Я озадачился по поводу съёма характеристик готовых конструкций. Ну АЧХ я промерю (микрофон Мкэ + генератор) Но этого мало.Капсули WM60-61-63 в заказах от 10 шт. Беринжер дорог(относительно моих доходов) .А как Вы тестируете ?

Может уважаемый Datagor поддержит создание нового конструктора типа 'Измерительный капсюль WM60-61-63 + измерительный усилитель к нему'? Если капсюли идут партиями, то ему все флаги а руки! Думаю ща многие хотять действительно мерять акустику, а не просто на УХ - хорошо/плохо.

[alex.co]

Я уже предлагал.

[Гость orial]

Вот так у меня было.

10ГД-35 на ВЧ, 8 см NONAME на СЧ, 10ГД 30Е на НЧ.



За викенд кой чего переделал. Так стало.

Решил сделать НЧ звено отдельно на 10ГД-30Е. ФИ 26 л и 40 Гц (порт d5,3 см 12см).



Березовая фанера 20мм, тушь, ПВА, шурупы. Фазик из тубуса тонировочной пленки для авто d5,3мм (на заметку: от пленки ORACAL ∅ 7,5мм. У рекламщиков можно разжится)

[Гость pitkon]

Вот так у меня было.

10ГД-35 на ВЧ, 8 см NONAME на СЧ, 10ГД 30Е на НЧ.



За викенд кой чего переделал. Так стало.

Решил сделать НЧ звено отдельно на 10ГД-30Е. ФИ 26 л и 40 Гц (порт d5,3 см 12см).



Березовая фанера 20мм, тушь, ПВА, шурупы. Фазик из тубуса тонировочной пленки для авто d5,3мм (на заметку: от пленки ORACAL ∅ 7,5мм. У рекламщиков можно разжится)

Подробнее, пожалуйста (размеры ящичка) у мну есть 2шт. 10ГД30Е (БРЗ). Как звук?

[Гость orial]

Подробнее, пожалуйста (размеры ящичка) у мну есть 2шт. 10ГД30Е (БРЗ). Как звук?

Звук - не знаю! Надо приколхозить СЧ-ВЧ. Сделать активный биампинг и после этого пытаться услышать.

Пока что предварительное прослушивание выявило наличие "колбасы". 45 Гц от генератора уже можно слышать. А 55 Гц играют на с таким же уровнем громкости , что и 60-70Гц. Правда без измерений - как тут грить уверенно?

Размеры получились 25*28*57 см. Объем 26л (с учетом дина), чистый внутренний объем 27л, толщина стенок 2см.

Накладки с новым фазиком загораживают старые отверстия от СЧ и ВЧ. Колонка теперь стоит на голове.

[Гость svjatoslav]

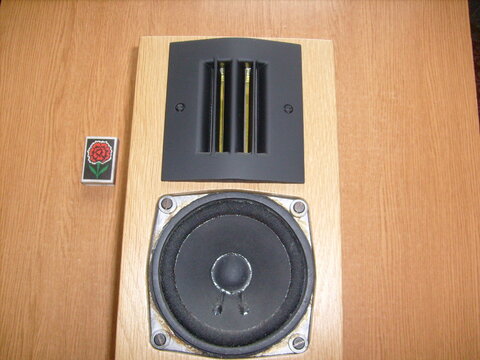

Для тех, у кого есть отечественные изодинамики 10ГИ-1. Всем они хороши, но направленные.

Борьба с их направленностью вылилась вот в такой проект. Они нагружены на секционированный дюралевый рупор, который одновременно и холодильник, охлаждающий мембрану "пищалки",что повышает мощность. Диапазон этого СЧ/ВЧ блока 100 - 35 000 Гц. Частота раздела 3 кГц. Фильтр по ВЧ третьего порядка, по СЧ звену второго. Расчётная паспортная мощность 25 Вт. Расчётная чувствительность 88-89 дБ/Вт/м. Габариты 165х165х270 мм. Корпус из ДСП, покрытие - буковый шпон.

Изменено 8 Февраля, 2010 в 14:54 пользователем svjatoslav

[Гость svjatoslav]

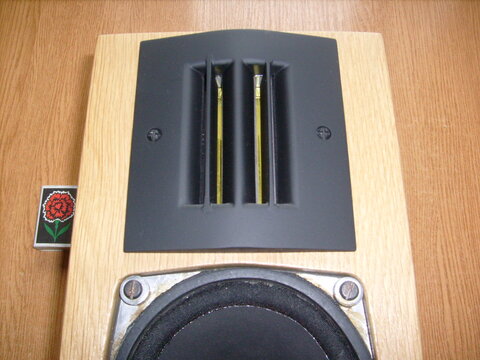

Два фото сразу почему-то не скинулось. Вот узел ВЧ поближе.

[Гость bobcorn]

Микрофоном МКЕ меряю, но не каждую работу...

Ну, можно, например, ВШВ-003-02 для этого дела задействовать, но дело в том, что - как по-мне, колонку надо бы промерять там, где её, родную, слушать будем, и уже по помещению определяться.

Это для "слушать", а для настойки... ну, тут только прикидка - заглушенной комнаты нет. Пробовал как-то в студии радиовещательной промерять громкоговоритель, а потом сопоставить с АЧХ в своей комнате. Вздохнул и махнул рукой - комнату надо настраивать, а не колонку :smile: . Или хоть точку просушивания выбирать.

С другой стороны при конструировании нужно всё-таки иметь "нуль отсчёта" - для математического сравнения. Вот тут хоть МКЭ-3, хоть МД-200, но всегда один и от же.

[Гость svjatoslav]

Ну, можно, например, ВШВ-003-02 для этого дела задействовать, но дело в том, что - как по-мне, колонку надо бы промерять там, где её, родную, слушать будем, и уже по помещению определяться.

Это для "слушать", а для настойки... ну, тут только прикидка - заглушенной комнаты нет. Пробовал как-то в студии радиовещательной промерять громкоговоритель, а потом сопоставить с АЧХ в своей комнате. Вздохнул и махнул рукой - комнату надо настраивать, а не колонку :smile: . Или хоть точку просушивания выбирать.

С другой стороны при конструировании нужно всё-таки иметь "нуль отсчёта" - для математического сравнения. Вот тут хоть МКЭ-3, хоть МД-200, но всегда один и от же.

Суть той методики в промере на расстоянии 5 см от динамика. Заглушенная комната не нужна. Вокруг укрепляю толстые маты из ваты, и промеряю СЧ звено от 0,5 кГц, и ВЧ звено до 12 кГц. При установке их в корпус АС. Дальше вверх погрешность слишком велика. Калибровал систему и определял поправки по известной АЧХ 10ГИ-1. При этом измерил их 5 шт., усреднил результат. Морочное это дело, но полезное, особенно для стыковки НЧ/СЧ и СЧ/ВЧ звеньев. А также промера АЧХ основного динамика - среднечастотника.

Установив микрофон посредине между акустическими осями звеньев, можно точно определить их взаимную фазировку, меняя полярность подключения СЧ к фильтру, относительно НЧ. И так же между СЧ и ВЧ головками.

А затем уже можно искать место "посадки" акустики в комнате, чтобы уменьшить неравномерность АЧХ комнаты, особенно по низам.

По средним и высоким частотам ёё можно выровнять и заглушить мягкой мебелью, коврами, картинами. А "низы" не поглощаются.

Изменено 12 Февраля, 2010 в 08:39 пользователем svjatoslav
