Топология сварочного инвертора

[slayer]

Почему 200 вольт?? У меня конденсаторы на 400 вольт. Я как бэ ещё со школы усвоил... Я это писал в посте про узел постоянного тока. И это видно на фото.

Итак. Результат сегодняшних экспериментов:

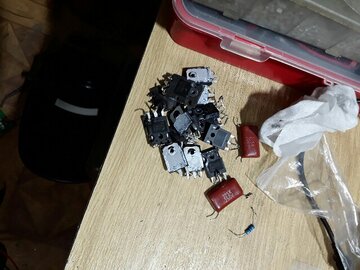

1) спалена куча транзисторов.

2) Конденсаторы которые я купил полное г.

Поясню. С батареей из 4ех конденсаторов все работало примерно полчаса. Потом началась все что я уже описывал: плохо поджигает, дуга трещит с частотой 50 герц, и вылетают ключи.

Потом я припаял ещё 4ре конденсатора 220мк х 400вольт (синенькие) из дохлого сервопривода. И вот тут началось! ... прям идеально ровненькая дуга, все осциллограмки красивенькие, все прям работает просто идеально!! Жаль к тому времени у меня почти не осталось ключей, а точнее осталось всего четыре, по две штуки 80n60 40n120 и завтра их не купить, так как воскресение. Два ключа 80n60 у меня давали ток короткого примерно 200 ампер, и ток сварки около 100 ампер. Это предел. Лучшие результаты показали ключи 40n120, они дали примерно 120 ампер. К сожалению не смог попробовать 4ре ключа так как их просто больше нету. Но я помню что 4ре ключа работали отлично. Наверное сейчас подам на конденсаторы напругу и оставлю. Пусть "тренируются".



:)

Изменено 15 Октября, 2016 в 16:18 пользователем slayer

[Гость YORYK]

Выбросте ,вы, свои пленочники на 250В и поставте на 400В,а ещё лучше на 630в,укоротите все провода ,особенно от электролитов.Силовые провода-нормального сечения .Настройте ПРАВИЛЬНО ограничение тока .Озвучте частоту работы инвертора и площадь сечения трансформатора .

Изменено 16 Октября, 2016 в 20:45 пользователем YORYK

[slayer]

Итак друзья мои, продолжаем экспериментировать. Необходимо докопаться до истины. Завтра должны принести еср метр, а пока будем пачками отпраалять транзисторы на тот свет))) Сегодня на повестке дня следующие конденсаторы: см фото. И некоторое количество ключиков. Начинаем)

[slayer]

Пока варим. Уже четверка транзисторов на том свете. Убрал удлиннитель и автомат между электролитом и ключами, так как частота высокая, а в атомате дроссель. Постоянно выходит из строя конденсатор по питанию. Сейчас поставлю туда виму.

[slayer]

Опять задымили всю помещуху)) Поставил виму по питанию, включил напрямую без удлиннителя, совершенно по пдругому стал работать сварочник. Ключи живут, все норм. Сейчас дым подразвеется будем ещё варить.

Изменено 17 Октября, 2016 в 12:46 пользователем slayer

[slayer]

Так и не сожгли ключи )

Всё варит)

[cbafrunze]

Алексей, снимаю шляпу :cool:

Сергей, :cool:

Плюсанул :biggrin:

[Гость s237]

Так это ж пока макетка на коленке... И еще и не отрегулирована.

Расскажу быль. Как то у меня сломался плуг на тракторе в поле. Какое там электричество? Но вот пару штук электродов, ну вот по привычке, оказались с собой. И знаете как? Два АКБ (24В в сумме), масса трактора сама имеется по себе, осталось плюсовой провод дотянуть до места работы. А не было. Переставил АКБ. Дотянул.

И ВСЕ ПРИВАРИЛ И ОТРЕМОНТИЛ.

Здесь не вопрос. Здесь пример. Вот у меня там не было никаких регулировок, защит и т.д, даже стеклышка не было. Но была темная стеклянная бутылка и зажигалка. Как то закоптил стекло. Но эта вся самодеятельность позволила мне вернуться домой своим ходом.

А здесь имеем почти то же самое....

И это что? Или я чего то опять?

Изменено 17 Октября, 2016 в 15:03 пользователем s237

[cbafrunze]

Так это ж пока макетка на коленке...

А, это аванс, (думаю, дальше будет подробное описание или статья) :smile:

Ну и сборка, это дело автора.

[Гость s237]

Сборка, действительно дело автора, а вот то, что как называется тема - это скорее дело конструктора. А тема звучит: "Топология сварочного инвертора. Как располагать узлы". В этом и разница.

Короче, наблюдаю дальше. При грубых ошибках, конечно же подправлю, или маякну.

Ни схемы, ни расчета, ни одной осциллограммы на затворах этих ключей. Ничего вообще. Как? Но есть желание...

У меня все время есть желание полетать на парашюте, но ни разу не летал. Точнее один раз на привязи за моторной лодкой. И что я теперь парашютист?

Изменено 17 Октября, 2016 в 15:16 пользователем s237

[slayer]

Насчёт осциллограмм кому интересно напишите что где померить я померю. Схема состоит из отдельных узлов, вечерком накидаю схему каждого, но это ведь косой мост с раскачкой на НСРЛ3120 вроде и так должно быть все понятно?? Пока могу выложить две осциллограммы: вторичка трансформатора, ХХ и сварка.

Изменено 17 Октября, 2016 в 15:22 пользователем slayer

[Гость s237]

... на НСРЛ3120 вроде и так должно быть все понятно?? ...

Круто. А чего же это у Вас ключи в ведре прибавляются? Вероятнее всего, это должно быть интересно Вам, в самой большой степени.

Мне не интересно, например...

А где и что померять, так это не я Вам должен показать или подсказать (да и никто другой, кроме Вас), а как раз наоборот - это Вы должны показать и спросить: "Это правильно?".

Оххх...

Изменено 17 Октября, 2016 в 20:02 пользователем s237
