Домашний кинотеатр на процессорах РТ2323 + РТ2322

[bedjamen]

Класс!! :smile:

Исполнение бандпасс?

Внутри перегородка, динамик направлен назад, платы размещены в круговую по стенкам, усилки (фронты и центр) на задней панели из алюминия, к которой прикручен радиатор., При замере температуры цифровым термометром, на полной громкости температура 35С

[bedjamen]

Сергей, обнаружился еще один глюк. Если перейти на регулировку громкости по каналам и ослабить на фронтах, не важно на сколько, то при переходе на мастер громкость звук снова становится громче в левом канале, хотя на дисплее все отображается как положено. это еще одно проявление левого канала, так что исправление левого канала актуально :smile:



Добавлено после раздумий:

до перехода на мастер звук ослабленный

Изменено 2 Апреля, 2012 в 15:09 пользователем bedjamen

[Гость supercontick]

Класс!! :smile:

Исполнение бандпасс?

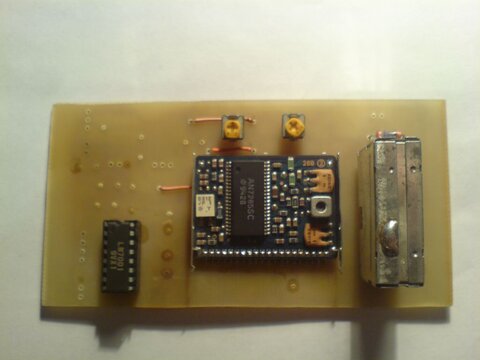

Привет Серег. Вот Все собранное для FM. Все работает в ручной настройке. Теперь жду прошивку.

Схему всю не рисовал. Мне она не нужна, и так все понятно.

По середине это стереодекодар, а справа FM модулятор.

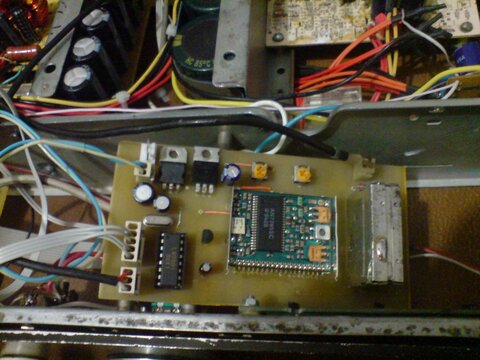

Вот добавлю фотку, плата приемника уже подключена к УНЧ, и ждет прошивку.

Изменено 28 Марта, 2012 в 19:28 пользователем supercontick

[Гость химик]

Серег, ну что на счет прошивки? Что то есть???? А то стоит ждет только прошивку.

Привет Дима. Времени сейчас совершенно нехватает. Вот пока сделал такое.

Exe.rar

Вобщем выход тюнера подключаеш к входу №4. Тюнер включаеш кнопкой Pon

Перестройка по диапазону осуществляется так:

-нажали кнопку Pst, на дисплее на нижней строчке появится надпись "search";

-кнопками volume + / volume - перестраиваем частоту вручную. Автонастройки в этом синтезаторе нету.

-выход из перестройки кнопкой menu



Теперь о подключении синтезатора к микроконтроллеру.

PORTC.0 - CLOCK

PORTC.1 - DATA

PORTC.2 - ЗАЩЕЛКА

Тоесть используем те же ноги, что и i2c.



Пробуй, что получится пиши. При перестройке проконтролируй изменение напряжения на управляющем выводе синтезатора.

Ответ пиши здесь _https://forum.datagor.ru/index.php?showtopic=6720

Изменено 21 Апреля, 2012 в 12:16 пользователем химик

[Гость hrust70]

Возникли вопросы: чем можно заменить индикатор WH1602B, в наличии имеется SC1602AULT-XH-HS-G, SC1602BULT-XH-HS-G, SC1601AULT-SH-HS-G. Плату AVR контроллера буду делать без датчика температуры, нужна ли в этом случае другая прошивка или всё таже из 1 поста.

[bedjamen]

Возникли вопросы: чем можно заменить индикатор WH1602B, в наличии имеется SC1602AULT-XH-HS-G, SC1602BULT-XH-HS-G, SC1601AULT-SH-HS-G. Плату AVR контроллера буду делать без датчика температуры, нужна ли в этом случае другая прошивка или всё таже из 1 поста.

Первые два ставь смело,Даже цоколевка по ногам совпадает, насчет третьего ничего не могу сказать



Добавлено после раздумий:

В последних прошивках нет поддержки температуры

[Гость химик]

Проблема не в печатках, я их делаю неплохо, большой опыт. Я имею ввиду прошивки. Которая в первом посте от 11.03.2012 поддерживает часы или нет?

От часов и датчика температуры я отказался после первой версии прошивки. Не практично оказалось их использование и в дальнейшем их использовать здесь не буду.

[Гость supercontick]

От часов и датчика температуры я отказался после первой версии прошивки. Не практично оказалось их использование и в дальнейшем их использовать здесь не буду.

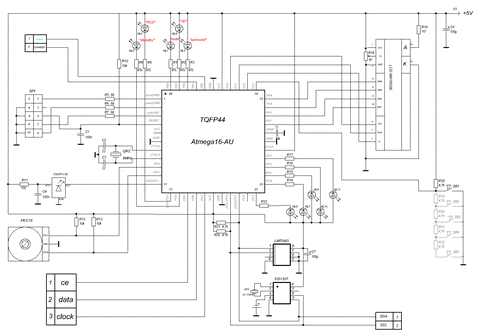

Я конечно прошу прощения за наглость, но немог бы ты Серега порты для синтезатора сделать как на этой схеме. А то у меня ж печатка сделана уже сними с самого начала отдельно для синтезатора? А? :smile:

Просто не хочется дополнительно припаивать проводки к самой плате...

Изменено 23 Апреля, 2012 в 18:35 пользователем supercontick

[bedjamen]

А прошивка от Химика, или Ваша. Если Вы переделывали, можете выложить?

[Гость stas20]

Вот файлы от hrust70, прошивка и фото, видео и я не смог выложить

Home_Sinema.zip

Изменено 17 Ноября, 2012 в 16:25 пользователем stas20

[Гость hrust70]

Да, забыл выложить фото расстановки фьюз Atmega16, выложу в понедельник вечером. Изменил режим подсветки индикатора. С его тыльной стороны стоит полевик - в режиме stendby подсветки нет. При выходе из дежурного режима есть. Отвечу на все вопросы.

[bedjamen]

Владимир, на любом выходе фронты запараллелены. даешь звук на левый, играют оба, на правый тоже оба играют. На прошиве от Сергея фронты ОК. А остальное все вроде нормально. Спасибо
