Гость химик

Домашний кинотеатр на процессорах РТ2323 + РТ2322

Рекомендованные сообщения

Гость химик

Добрый день уважаемые датагорцы. По просьбе участников создаю эту тему.

Сдесь задаем вопросы, обсуждаем удачные и не очень стороны девайса, а так же

пишем что можно добавить или переделать в программе управляющей микроконтроллером :smile:











Для лучшего восприятия, все новые прошивки выкладываю в первом посту.



proshivki_2.2.4.rar - 11.03.2012 - добавлено отключение канала сабвуффер;

Изменено пользователем химик

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость supercontick
Добрый день уважаемые датагорцы. По просьбе участников создаю эту тему.

Сдесь задаем вопросы, обсуждаем удачные и не очень стороны девайса, а так же

пишем что можно добавить или переделать в программе управляющей микроконтроллером :smile:



Сразу же скажу что работает произведение на УРА!!!)))

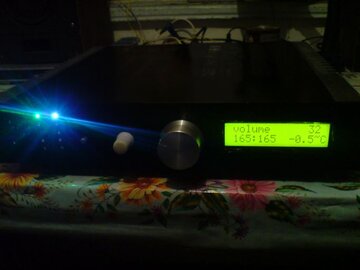

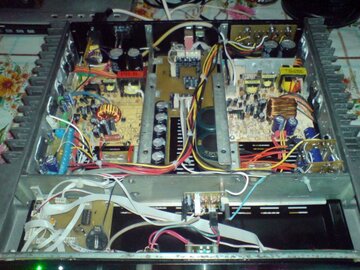

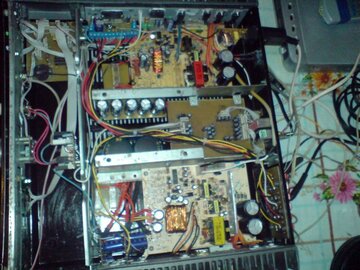

вот выложу фотки моего уселителя Повторимого от Химика.



В следующем коментарии я опишу все по подробно на счет счелчков и т.д.



УНЧ стоят TDA7560, TDA7394, 2хTDA7293 для саба.



2 блока питания один на 14.4 вольта, а другой двух полярное по 28 вольт.



Миниждеки с компьютера для входа.






Изменено пользователем supercontick

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость химик

Я вижу на дисплее еще первая версия прошивки :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость supercontick

Я не делал новых фоток.)



А у Тебя нет часов и датчика температуры?

Изменено пользователем supercontick

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость химик
Я не делал новых фоток.)



А у Тебя нет часов и датчика температуры?

Датчик работал с самого начала, часы отладил тоже со временем, а после взял и все на... убрал - понял что это лишнее. Кстати и ты с этими датчиками не заморачивался :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость supercontick
Я вижу на дисплее еще первая версия прошивки :smile:



НА СЧЕТ ЩЕЛЧКОВ!!!



1. Щелчек происходиттолько на TDA7560 (PAL007A у меня стоит) в 4-х колонках.



2. На TDA7394 (для центра) щелчек происходит только при выключении но ели-ели, очень тихо, слышно только когда ухо подводишь к динамику. Колонки у меня 5 шт S-30 (последнего образца, шли с последней модели магнитофона "МАЯК") :smile:



3. Самое интересное что щелчка нет когда отключаешь входа от аудиопроцессора. Есть даже тогда когда отключаешь питание PT2322 и PT2323.

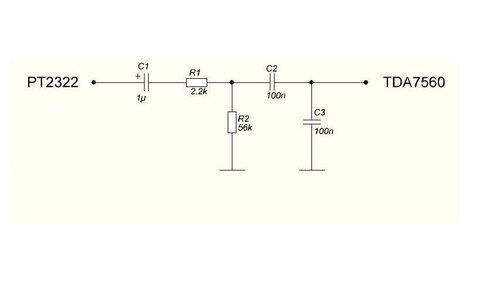

4. Подключал в разрез последовательно входу между TDA7560 и выходу PT2322 вот такую схемку: Схема 1



Щелкает меньше(тише) но все равно есть. Выходна мощность при этом не изменилась.

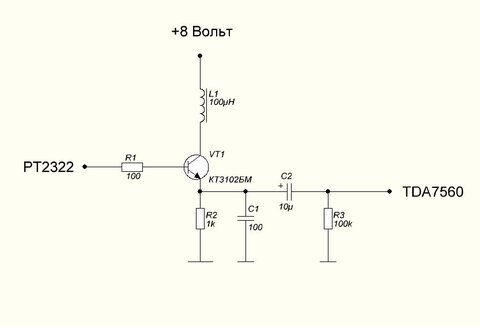

Хочу попробывать использовать вот эту схемку сопряжения: Схема 2



5. Категорично не хочу ставить релезадуржки - есть много причин. Но если ни чего не получится то прийдется. Не хочется чтоб постоянно щелкало. :smile:



Продолжение следует.





Добавлено после раздумий:

Датчик работал с самого начала, часы отладил тоже со временем, а после взял и все на... убрал - понял что это лишнее. Кстати и ты с этими датчиками не заморачивался :smile:



Да просто небыло гед взять а часы дороже контроллера. вот и сам незахотел. А щас нужны реально часы и температура. так шо если сможешь сделай прошивку сдатчиками пожалуйста.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mskip

при включении режим софтовый mute сразу ? если нет то можно попробовать сделать. И задержку на реле сделать для оконечных ... можно завязать с mute например - при минимальной громкости реле отключает АС.

Я пока до своих PT не добрался, универсальную плату управления нарисовал но в железе еще не делал

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость химик
при включении режим софтовый mute сразу ?

Муть включается сразу при инициализации и при каждом переходе в режим Standby. Кстати режим Муть есть у обоих микр, но используется у РТ2322, а у РТ2323 только для режима Тест.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость химик
НА СЧЕТ ЩЕЛЧКОВ!!!

По твоей просьбе:Новая_папка__2_.rar

Здесь при инициализации на ноге "резерв" логическая 1.

При включении после загрузки настроек, включения основного блока питания и выхода из Муть идет задержка 3,4 секунды и на ноге "резерв" появляется логический 0.

При переходе в режим "Stendby" на ноге "резерв" сразу объявляетя единица.



Вроде так тебя понял.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость supercontick
По твоей просьбе:Новая_папка__2_.rar

Здесь при инициализации на ноге "резерв" логическая 1.

При включении после загрузки настроек, включения основного блока питания и выхода из Муть идет задержка 3,4 секунды и на ноге "резерв" появляется логический 0.

При переходе в режим "Stendby" на ноге "резерв" сразу объявляетя единица.



Вроде так тебя понял.



Все получилось, классно, обалденно, супер)))))



Теперь запускается тихо и спокойно, без всяких посторонних щелчков. Все УНЧ одновременно.



минусов нет, все прекрастно...



Принцып работы ты уже рассказал, но еще- когда подаю питание на контроллер то показует версию прошивки, потом переходит в режим Stendby. После включения (чере энкодер) в работающий режим то через 4.3 сек появляется звук. А если включить через пульт то горит светодиод RC5 4.3 сек и потом тоже появляется звук.



Теперь буду делать плату радиоприемника. Буду ждать от тебя прошивку. Только вот подскажи на какой ты хотел делать приемник - на CXA1538

А еще хотелось анализатор спектра - "https://payalo.at.ua/index/analizator_spektra_na_atmega8_lcd/0-206"



P.S. Большое спасибо за мою просьбу)))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость химик
Все получилось, классно, обалденно, супер)))))



Теперь запускается тихо и спокойно, без всяких посторонних щелчков. Все УНЧ одновременно.



минусов нет, все прекрастно...



Принцып работы ты уже рассказал, но еще- когда подаю питание на контроллер то показует версию прошивки, потом переходит в режим Stendby. После включения (чере энкодер) в работающий режим то через 4.3 сек появляется звук. А если включить через пульт то горит светодиод RC5 4.3 сек и потом тоже появляется звук.



Теперь буду делать плату радиоприемника. Буду ждать от тебя прошивку. Только вот подскажи на какой ты хотел делать приемник - на CXA1538

А еще хотелось анализатор спектра - "https://payalo.at.ua/index/analizator_spektra_na_atmega8_lcd/0-206"



P.S. Большое спасибо за мою просьбу)))

Насчет задержки 4,3 сек. Ты просил 3.5 я просто не учел время загрузки параметров, около 1 секунды.

Теперь о приемнике. Я тебе говорил почему отказался от него, прошивку поправить не проблемма, наработки остались. Вот только отлаживать неначем. Собери тюнер, добейся работоспособности, а тогда будем разбираться.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость supercontick
Насчет задержки 4,3 сек. Ты просил 3.5 я просто не учел время загрузки параметров, около 1 секунды.

Теперь о приемнике. Я тебе говорил почему отказался от него, прошивку поправить не проблемма, наработки остались. Вот только отлаживать неначем. Собери тюнер, добейся работоспособности, а тогда будем разбираться.

Дабро. Буду собирать.



На счет щелчкоа- тебе тоже может пригодится для релюшки(задержки).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
