Гость mastersound Опубликовано 5 Июля, 2009 в 07:08 Жалоба Поделиться Опубликовано 5 Июля, 2009 в 07:08 Ну так я же хочу ставить диодный мост на 600в! КЦ402А который. - так ставь кто тебе не даёт! -------------------------------------------------------------------------------------------------------------------------- Резисторы использую одноваттные везде(не считая БП), по возможности буду ставить на два ватта. ставь согласно номиналов! маленькая мощность будет сильно греться и потом сгорит, а слишком мощные шумят!!! как узнать какую мощность ставить то читай азбуку на странице №3 есть обозначение резисторов. --------------------------------------------------------------------------------------------------------------------------- Меня, честно сказать, больше волновали кондеры, как я понял они в большей степени влияют на финальный звук и его качество. Подойдут ли те что я подобрал? К73 и другие? пойдут и те и другие ,к73 аудиофильскими назвать трудно, но для комбика самое то!!! керамику ставить не советую, только плёнка. Особенно повнимательнее с переходными конденсаторами которые подключаются к анодам ламп у них должен быть запас по напряжению, не менее питающего анод! Ссылка на комментарий Поделиться на другие сайты Поделиться

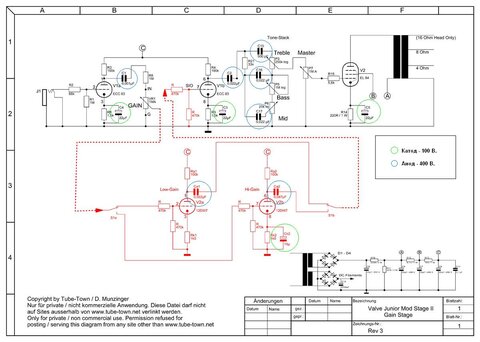

Гость -ib- Опубликовано 5 Июля, 2009 в 11:10 Жалоба Поделиться Опубликовано 5 Июля, 2009 в 11:10 ставь согласно номиналов! маленькая мощность будет сильно греться и потом сгорит, а слишком мощные шумят!!!как узнать какую мощность ставить то читай азбуку на странице №3 есть обозначение резисторов. Тут на схеме, к сожилению, нет никаких обозначений по поводу мощности резисторов, только на блоке питания несколько обозначений. Номиналы я соблюдаю. Вот на схеме я пометил цветами где и на какое напряжение должны быть рассчитаны кондеры. Я не ошибся? Если все правельно, то у меня опять проблемы. :smile: Кондер с обозначением 47nK NV7 - это 0.047μF(или 47 нф) ТКЕ +/- 10% а вольтаж? По таблицам N -100v, выходит обозначение NV7 - это 100в? А обозначение NUN что значит? Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость mastersound Опубликовано 5 Июля, 2009 в 11:25 Жалоба Поделиться Опубликовано 5 Июля, 2009 в 11:25 Тут на схеме, к сожалению, нет никаких обозначений по поводу мощности резисторов, только на блоке питания несколько обозначений. Номиналы я соблюдаю. - да там на схеме указано только где мощнее 0,5 Ватта, это катод вых лампы(1 Ватт) и блок питания (2 Ватта) выходит что все резисторы которые не обозначены мощностью должны стоять -0,5 Ватта! если ставить меньше то у них рабочее напряжение меньше и они пробиваются! ------------------------------------------------------------------------------------------------------------------------------------------ Вот на схеме я пометил цветами где и на какое напряжение должны быть рассчитаны кондеры. Я не ошибся? - на схеме только С1 и С2, а также Са1 и Са2 надо на 400 вольт!!! остальные С15,С16,С17- можно ставить любые плёночные на 50 вольт!!! В катодах электролиты желательно К50-29в или к50-24 с рабочим напряжением не менее 25 Вольт. В блоке питания всё обозначено. ------------------------------------------------------------------------------------------------------------------------------------------------ Если все правельно, то у меня опять проблемы. :smile: Кондер с обозначением 47nK NV7 - это 0.047μF(или 47 нф) ТКЕ +/- 10% а вольтаж? По таблицам N -100v, выходит обозначение NV7 - это 100в? А обозначение NUN что значит? - выходит что 100 вольт! ставь лучше те, где точно написано что на 400 Вольт. индекс- NUN может обозначать дату выпуска. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость mastersound Опубликовано 5 Июля, 2009 в 12:05 Жалоба Поделиться Опубликовано 5 Июля, 2009 в 12:05 Вот отредактировал твой БП чтобы стало читабельно !!! Нумерацию деталей оставил оригинальную. поставь его рядом со схемой. БП_комбик.rar Ссылка на комментарий Поделиться на другие сайты Поделиться

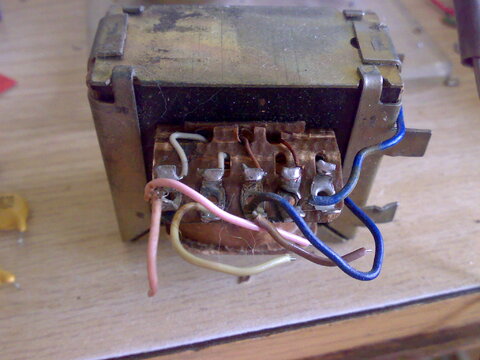

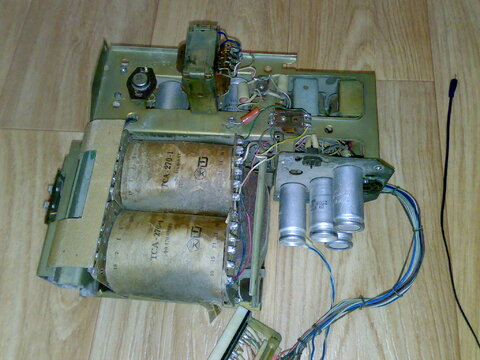

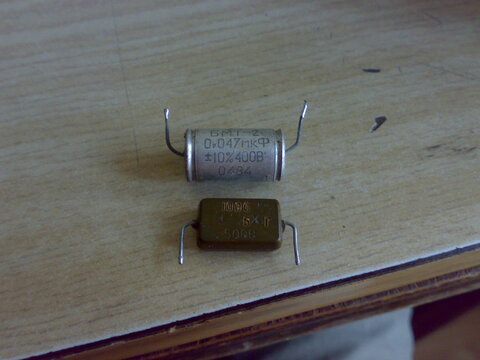

Гость -ib- Опубликовано 5 Июля, 2009 в 13:07 Жалоба Поделиться Опубликовано 5 Июля, 2009 в 13:07 Спасибо за БП!! Вот наконец притащил домой трансы. ТСА-270 оказался целиком с БП. Вот фото, сейчас буду разбирать. ------- сразу же сфоткал выходы ТВ-2ш2. Их 5: 2 в изоляции скорей всего тонкие - сеть, далее два толстых - вторичка и 5ый без изоляции и тоньше чем вторичка, вообще довольно тонкий. Его не видно на фото. ------- И вот новая моя проблема это два кондера на 1нф и 47нф на 400в, которых у меня нет, на фото пока единственная альтернатива той пленке(на 100в) что есть у меня, на сколько знаю оба бумажные. Что скажете? Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость mastersound Опубликовано 5 Июля, 2009 в 14:56 Жалоба Поделиться Опубликовано 5 Июля, 2009 в 14:56 Спасибо за БП!! -не зачто приходите ещё! :smile: ------------------------------------------ Вот наконец притащил домой трансы. ТСА-270 оказался целиком с БП. Вот фото, сейчас буду разбирать. - транс можно не снимать, собирай прямо на том шасси! там уже всё есть только скоммутируй схему как требуется. ------- сразу же сфоткал выходы ТВ-2ш2. Их 5: 2 в изоляции скорей всего тонкие - сеть, далее два толстых - вторичка и 5ый без изоляции и тоньше чем вторичка, вообще довольно тонкий. Его не видно на фото. Дабы не наделать глупостей! не подключай его в схему покаместь не узнаеш точную распиновку. поищи в инете , у меня нету. ------- И вот новая моя проблема это два кондера на 1нф и 47нф на 400в, которых у меня нет, на фото пока единственная альтернатива той пленке(на 100в) что есть у меня, на сколько знаю оба бумажные. Что скажете? верхний бумага а нижний КСО - слюда! Этот можно ставить спокойно. Внимательно прочти сообщение № 106 а то они щас идут путанно и в перемешку. не все новые сразу видно! Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость -ib- Опубликовано 5 Июля, 2009 в 15:19 Жалоба Поделиться Опубликовано 5 Июля, 2009 в 15:19 На слюде КСО номинал подписан без единиц измерения просто 1000, пикофарад, так? Тогда как раз 0,001 μF будет. :smile: А что с бумагой? БМТ-2, вроде они могут высыхать со временем и становится негодными. Как кстати это проверить попроще? И я уже успел разробрать БП и вытащить транс, все равно нужно его проверить как вы говорили. На ток холостого хода. А в сборе было бы неудобно. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость mastersound Опубликовано 5 Июля, 2009 в 15:25 Жалоба Поделиться Опубликовано 5 Июля, 2009 в 15:25 На слюде КСО номинал подписан без единиц измерения просто 1000, пикофарад, так? Тогда как раз 0,001 μF будет. :smile: - всё правильно 1000 пикофарад! ----------------------------------------- А что с бумагой? БМТ-2, вроде они могут высыхать со временем и становится негодными. Как кстати это проверить попроще? - со временем бымага впитывает влагу и начинает проводить (утечка между выводами конда) ненадёжные конды - отстой ----------------------------------------------- И я уже успел разробрать БП и вытащить транс, все равно нужно его проверить как вы говорили. На ток холостого хода. А в сборе было бы неудобно. - да проверять нужно! ---------------------------- Ты прочитал ЛС??????????????????????? последнее 5 мин назад. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость -ib- Опубликовано 5 Июля, 2009 в 17:00 Жалоба Поделиться Опубликовано 5 Июля, 2009 в 17:00 Да ЛС читал, те сообщения я читал. У меня вроед все нормально с порядком сообщений. Кстати тут на ТСА270 так же 2-2' соединить, а на 1-1' подать ток? Появилось некое решение для кондера 47нф/400в 1)паралелить два 22нф/400 и получить 44нф/400в. 2)последовательно два по 0.1μF/400в и получить 50нф/800в. Можно ли один из вариантов использовать? Может что то предпочтительнее? Или еще поискать кондер нужного номинала? Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость mastersound Опубликовано 5 Июля, 2009 в 21:07 Жалоба Поделиться Опубликовано 5 Июля, 2009 в 21:07 Кстати тут на ТСА270 так же 2-2' соединить, а на 1-1' подать ток? - скорее всего да !!! и если я не ошибаюсь то на твоём фото был не ТСА-270 а ТС-270??? у тебя же есть схема я тебе давал ссылку на эту схему БП с ТСА-270!!! Выложи ту схему или вставь в сообщение которое отправляеш и задавай вопрос, а то получается мне опять искать то сообщение с сылкой заходить туда и смотреть! Пора и самому немного вникать в теорию! Извини но это так. --------------------------- Появилось некое решение для кондера 47нф/400в 1)паралелить два 22нф/400 и получить 44нф/400в. 2)последовательно два по 0.1μF/400в и получить 50нф/800в. Можно ли один из вариантов использовать? Может что то предпочтительнее? Или еще поискать кондер нужного номинала? -для начала поставиш такой как по схеме а потом будеш делать эксперименты, ведь от этого будет меняться тембровая окраска, а на вкус и цвет... так что сам решай! Кстати если спрашиваеш про конкретные детали всегда указывай порядковый номер по схеме. Вот например про - кондер 47нф/400в где стоит в схеме? под каким номером??? Думаю что Са2 ? ну с этим понятно, а вот 0,022μF стоит аж 4 штуки и все разные по назначению и вольтажу! Ссылка на комментарий Поделиться на другие сайты Поделиться

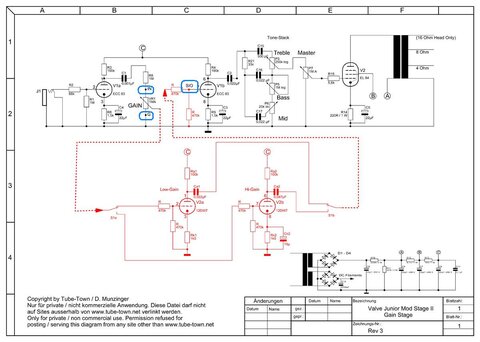

Гость -ib- Опубликовано 6 Июля, 2009 в 17:21 Жалоба Поделиться Опубликовано 6 Июля, 2009 в 17:21 Все понял, исправлюсь :smile: Транс ТСА, так написано на самом трансе. Состояние куда лучше чм предыдущих трансов так что все надписи на бумаеге сохранились. Я его намотачные данные смотрел несколь вторичек медные, остальное алюминий. Пока я контакты не рассматривал еще особо, где медь где алюминий. Нашел ту схему БП, и вправду там показано 1-1'соединить, на 2-2' подать ток. Но сам БП рассчитан на другие напряжения там 350 и 450 постоянки. А у меня будет после выпрямителя 280 где то. Можно использовать накал ламп как там показано. Еще я думаю что можно вставить ключ перед диодным мостом на основное питание, чтоб включался только подогрев вначале. Короче чтоб появился режим ожидания. Есть вопрос. На схеме там где соединяется основная часть и схема гейна, карсное и черное, соединение подписано SIO - что это значит? И еще странные обозначение на подключении переменного резистора гейна G и IN - это тоже обьясните пожалуйста. вот пометил их вот схема того БП на всякий случай pp6p36s_pwr.djvu Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость mastersound Опубликовано 6 Июля, 2009 в 18:45 Жалоба Поделиться Опубликовано 6 Июля, 2009 в 18:45 Транс ТСА, так написано на самом трансе. Состояние куда лучше чм предыдущих трансов так что все надписи на бумаеге сохранились. Я его намотачные данные смотрел несколь вторичек медные, остальное алюминий. Пока я контакты не рассматривал еще особо, где медь где алюминий. Нашел ту схему БП, и вправду там показано 1-1'соединить, на 2-2' подать ток. Но сам БП рассчитан на другие напряжения там 350 и 450 постоянки. А у меня будет после выпрямителя 280 где то. Можно использовать накал ламп как там показано. -можно использовать как там. --------------------------------------------------- Еще я думаю что можно вставить ключ перед диодным мостом на основное питание, чтоб включался только подогрев вначале. Короче чтоб появился режим ожидания. - правильно думаеш! поставь лишним не будет. -------------------------------------------------- Есть вопрос. На схеме там где соединяется основная часть и схема гейна, карсное и черное, соединение подписано SIO - что это значит? И еще странные обозначение на подключении переменного резистора гейна G и IN - это тоже обьясните пожалуйста. -G земля (масса), IN- вход (куда подают сигнал),SIO - сетка лампы( сомневаюсь но думаю что так!) ---------------------------------------------------------------------------------------------------------------------------- А транс и правдо ТСА! зато со знаком качества это очень хорошо!!! пора его проверить ( ток ХХ в пределах -250/400мА) и составить таблицу напряжений, желательно нарисовать схему его, чтобы потом правильно расставить перемычки. Ссылка на комментарий Поделиться на другие сайты Поделиться
