Первый ламповый комбик


Рекомендованные сообщения

Похоже тебе пора заняться прибором!

почему на сопротивление не проверяеш перед включением в сеть?

и как обстоит дело с ТП20-17 ?



Пока с ТП20 дела обстоят по прежнему. Впереди выходные и деревня. Займусь им с началом следующей недели. Сразу же напишу о результатах. :smile:



А по поводу проверки на сопротивление то не думал об этом, да не знал просто. Все же я дилетант. Поясните пожалуйста.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Ответы 394
  • Created
  • Последний ответ

Top Posters In This Topic

По виду на фото неизвестный транс имеет некрасивые выводы

попробуй его аккуратно разобрать и сними верхнюю бумажку, под ней клеммы с подпаянными проводами.

прверь их на целостность и подпаяй если увидеш обрыв!

после прозвони тестером(померяй сопротивление этих катушек там их две),

но у тебя кажется тестер без батарейки и поэтому реши вопрос с прибором, дабы не делать много ошибок !!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Выводы проверил - спаяны. Проблема глубже похоже.

А с прибором проблема. Еще советского производства и рассчитан под нестандартные(на сегоднешний день) батарейки на 1.5в размера А332. Я вышел из положения кое как с промошью другой батарейки, но с ней не удаеться установить прибор на 0. Что как я думаю будет причиной погрешностей измерения. Достоверно проверить не удалось. На сопротивлении 10 ом он показывает примерно 10, но тут может немного отличатся номинал от указанного.

Но вообщем проверить коротнет или нет транс перед включением можно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

там вместо двух батареек А332 можно поставить одну пальчиковую , всеравно эти 2 подключены паралельно!

Наверно тестер ещё Ц-20.

у них стоит две 332 и одна квадратная! так сколько показывает сопротивление на катушках?

там две обмотки: одна тонким проводом а другая толстым намотана!

если можно подробнее! сфоткай внутренние клемы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

После небольшого перерыва у меня у меня наметился некоторый прогресс.

Подобрал почти все кондеры и резисторы я еще потом распишу их на ваш суд. :smile:

А по трансформаторным делам следующее. Нашлось кое что.

ТВ-2Ш2 - прочитал где то что его можно использовать вместо ТВЗ,

пока ТП20-17 еще не разбирал. Получится из ТВ-2Ш2 выходной?

ТСА-210-1 - алюминевый силовик, читал о нем не очень лестные отзывы

как о силовом для усилка, что думаете?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ТВ-2Ш2- прочитал где то что его можно использовать вместо ТВЗ, пока ТП20-17 еще не разбирал. Получится из ТВ-2Ш2 выходной?

Получится! Хороший выходник будет!

ТСА-210-1- алюминевый силовик, читал о нем не очень лестные отзывы как о силовом для усилка, что думаете?

Проверь как тот транс ТС180 и сразу станет ясно годится он или нет!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А что у тебя есть варианты???

ставь то что есть!

а то ты такими темпами, до второго пришествия будеш делайт свой комбик!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Варианты вообщем вполне возможны, нашелся такой гаражик у друга где хранятся сие сокровища - трансы. ТОлько до него еще не дошли мои руки.

Когда смотрел описание транса, прочитал что сопротивление алюминевой обмотки больше чем медной, чес сказать не знаю чем это грозит, но информация была подана в таком виде как будто это страшный недостаток, ставящий крест на трансе. Это меня и напугало немного.



А по времни я расчитывал в районе месяца его собирать, но все же это первывй проект все может затянуться немного, но я не сижу сложа руки подбирая все остальное.



Уже найдены лампы 6п2н-ев(как советовали) вместо единственного другово варианта 6п23н-ев и хороший запас ламп 6п14п.

Подобрал потенциометры, диодные мосты, почти все кондеры и резисторы.

Осталось динамик выбрать на первое время из того что есть в наличии у меня, ну выход мне нужен 8миомный это уже известно.



Кстати вопрос который все забывал задать. Зачем нужны два выхода на 6.4в у транса для этой схемы? Так было написано у ув. minich'а в требовании к силовому трансу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Транс с алюминиевыми первичками будет работать прекрастно!!!

это уже при умощнении до 20 Ватт на выходе ( 6П3С - 2 штуки)

С таким трансом УНЧ будет давать просадки на низких частотах при полной мощности!

но это на бассовых частотах!!! тоесть Бассовый комбик или УНЧ для прослушивания музыки

а для гитарного комбика его использование вполне приемлемо!

Советую начинай делать Блок питания на отдельном небольшом шасси!

позже будеш в процессе совершенствования своего компика менять только оконечные усилители и преды!

так проще добиться результата!!!

Желаю успехов и не останавливаться! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Процесс идет....



К сожелению трансы привезут только через два дня. Пока подбираю остальное для блока питания.

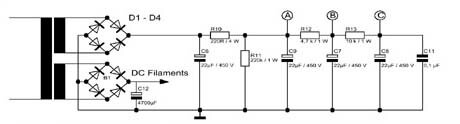

Итак.

Диодные мосты. на схеме их два. На основное питание сделал из диодов Д226Б. А для подогрева на 6.4в взял на Д245Б.

Сразу вопрос: запитать подогрев всех ламп с одной обмотки или использовать еще одну с другим диодным мостом?



Кондеры.

нужны: 4шт по 22μF/450в, 1шт 0.1μF и 1шт 4700μF

для 22μF планирую использовать электролиты

есть:

два К50-3 20μF/450в

два К50-3Б по 10μF/450в которые можно паралельно соединить и получить один 20μF.

6 штук К50-3Б по 50μF/300в. Как мне обьяснили если последовательно соединить два таких то сумарный вольтаж у них будет 600, а емкость 25μF. Соединяем кстати от плюса к минусу или без разницы?

и один КЭ-2-М на 40μF/450в - за компанию :smile:

Вообщем получается что одного типа все 4 никак не будут, нужно выбрать, что посоветуете ставить?



0.1 μF - есть на выбор БМТ-2 или К73-15Д, оба на 400в. ЧТО думаете?



4700μF - такого не нашел буду собирать из электролитов 3-4штуки. Может быть меньше штук если например не стремиться к точности и финальная емкость будет например 5000μF. Есть возможность собрать из кондеров на 16в или 25в. Наверно 16в лучше?



Резисторы

Тяжеловато разобрать цифры, на сколько я понял нужны: 220 Ом/4вт, 220 Ом/1вт, 4.7 Ом(или кОм)/1вт. 10 Ом/1вт.

Там где требуется 1 вт буду ставить МЛТ-1, нашел на 220 Ом, 10 Ом, 4.3 Ом(вместо 4.7) - по габаритам и внешне он точь в точь как млт-1 только обозначения нету. Фото выложу.

На 4вт нету буду паралелить, итого 4шт по 220 МЛТ-1 или 2шт МЛТ-2



Ну вот итого снова куча вопросов уже на БП :smile:

выкладываю фото чтоб можно сразу было посмотреть

post-2465-1246127277_thumb.jpgpost-2465-1246130146_thumb.jpgpost-2465-1246130342_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Процесс идет....

К сожелению трансы привезут только через два дня. Пока подбираю остальное для блока питания.

Итак.

Диодные мосты. на схеме их два. На основное питание сделал из диодов Д226Б. А для подогрева на 6.4в взял на Д245Б.

Сразу вопрос: запитать подогрев всех ламп с одной обмотки или использовать еще одну с другим диодным мостом?

Зависит от тока, который дает обмотка, если в пределах 3-х Ампер, то можно и от одной запитать, если меньше, то лучше по отдельности - один накал на входящую лампу и блок овердрайва, второй накал на выходящую лампу.

Резисторы

Тяжеловато разобрать цифры, на сколько я понял нужны: 220 Ом/4вт, 220 Ом/1вт, 4.7 Ом(или кОм)/1вт. 10 Ом/1вт.

Там где требуется 1 вт буду ставить МЛТ-1, нашел на 220 Ом, 10 Ом, 4.3 Ом(вместо 4.7) - по габаритам и внешне он точь в точь как млт-1 только обозначения нету. Фото выложу.

На 4вт нету буду паралелить, итого 4шт по 220 МЛТ-1 или 2шт МЛТ-2



Ну вот итого снова куча вопросов уже на БП :smile:

В блоке питания все резисторы указанны в КилоОмах, кроме самого первого, на 220Ом, следом за ним идет на 220КОм, еще один резик в Омах в катоде выходной лампы.
