Гость -ib-

Первый ламповый комбик

Рекомендованные сообщения

Гость -ib-

Проверить транс не удалось, в измерителе села батарейка так что им можно мерить тоьлко вольтаж.



Я поищу схему для ТП-60-9 с напряжениями и толщиной проводов. Надеюсь на будущую помощь в подключении его. :smile:



пойду еще на барахолку мож найду еще трансов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

Так про вольтаж и шла речь!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость -ib-

Так похоже я не понял.

Мне вспоминается что ампераж мереется последловательно, а вольтаж паралельно.

И я так понял что данная схема предназначенна для замера холостого хода

ТС180 - если исправный и ток холостого хода не превышает 150 мА!!!

увидев амперы я подумал что так оно и есть. Ну а в приборе(ц57) села барарейка так что я не стал и пробовать.



просветите меня, что я дожен мерить вольты или амперы? :smile: самаому смешно от вопроса, извините уж

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

Закон Ома помните?

меряем падение напряжения на сопротивлении по схеме изображённой на рисунке (сообщение 25) - и получаем ток протекающий через это сопротивление! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость -ib-

Похоже у меня нету подходящего сопротивления. Может можно с другим номиналом взять, вот на 10 Ом нашел, на 1 нет пока

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

Можно!

например вольтметр покажет 1,45 вольт -делим на 10 (величина резистора) получаем 0,145 мА (ток холостого хода)

надеюсь понятно объяснил?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость -ib-

ВСе понятно, можно приступать.



ТОлько вот меня еще кое что смущает. Этот транс отличатся немного от той схемы. На нем нет клем 3 и 3', и похоже что никогда не было потому что обозначений тоже нет(когда обозначение всех других присутствуют).

Ну вообщем мне это никак не мешает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

значит он намотан на 220 только или 110 вольт!

127 и 237 для него не доступны!

тем не менее его можно смело применять, если всё остальное есть то промерять выходные напряжения

и сравнить с таблицой №1!

Таблица__1.rar

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость -ib-

Ну вот все замеры сделал.



Итак при подключении по схеме mastersound замер на концах резистора дал ~3.5v (резистор 10 ом) итого 0.350 мА? Значит транс не пригоден?

сразу замерил еще напряжения на выводах.

1-2 ~100v

1'-2' ~100v

5-6 ~50v (48-49)

5'-6' ~50v (48-49)

7-8 ~30v

7'-8' ~30v

9-10 ~5v

9'-10' ~5v

11-12 ~5v

11'-12' ~5v



с табличными данными не совпадает, везде напряжение ниже.

Или нужно было сначала убрать из цепи резистор?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость minich

Подвесь вместо резистора предохранитель на 1 ампер(это на всякий случай, в принципе можно не ставить, я не ставил) и ещё раз промерь напряжение в принципе суммированием всех обмоток(кроме накальных) ты получишь около 190 вольт переменки, что даст тебе примерно 250 вольт анодки с силой тока в 0,38 ампер этого тебе хватит за глаза и за уши. Я же тебе за этот транс говорил, что при некоторой пермотке оного у тебя было бы 45 честных ламповых ватт

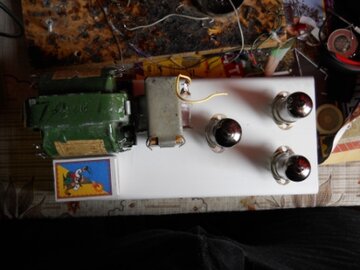

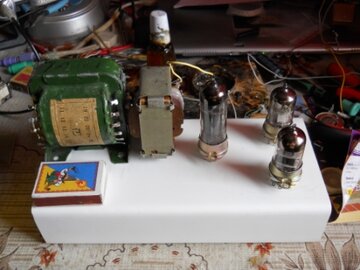

Тоже была эпопея с трансом , только у мну ТС210 с транзюкового уся

ПЫСЫ мне тож mastersound помог изрядно советами, без него я наэрно ещё долго бы решался на что-то :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

напряжения ниже потому,что я так понял в сети 200 вольт! желательно уточнить!!!

ток холостого хода великоват , но в принципе не смертельно для первых экспериментов можно оставить. не выбрасывать же транс!

ещё , какой звук у транса не сильно гудит???

потому,что причина завышения тока,как правило из за увеличения зазора между сердечниками(подковами)

а более 500мА-пробой сердечников(закорачивани пластин внутри подковы, такое тоже бывает)

тут только замена подков поможет!

Жду ответ на 2 вопроса, дальше посмотрим!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость -ib-

ЗАмерил напряжение всети, показало около 220.

А по трансу, при включении гудит не сильно, почти не слышно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
