Первый ламповый комбик

[Гость -ib-]

Спасибо за ответ.

- поставиш светодиоды запитаеш их от накала через сопротивление 1 ком каждый.





А можете набросать как это будет выглядеть? чтоб они загорались при включении любового из 3х выключатетлей. Заранее спасибо.



кстати я выложил фото БП на 10-й странице, если не видели. :smile:

[Гость mastersound]

Спасибо за ответ.







А можете набросать как это будет выглядеть? чтоб они загорались при включении любового из 3х выключатетлей. Заранее спасибо.



кстати я выложил фото БП на 10-й странице, если не видели. :smile:



Да видел всё хорошо!

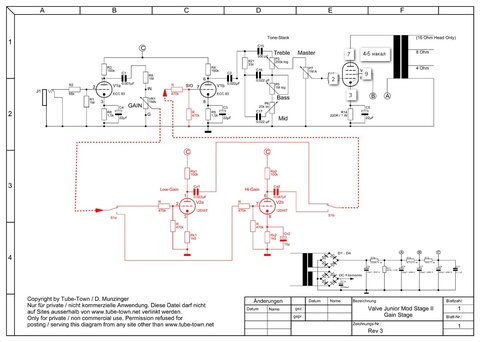

вот тебе и схема.

[Гость -ib-]

Спасибо!

[Гость mastersound]

Пожалуйста!

что решил с динамиком???

[Гость -ib-]

Как посоетовали, имеются как раз два 8ми омных ну и поспрашиваю на счет того ,

что посоветовали на всякий случай.

Кстати наверно есть еще одно изменение которое хотелось бы внести,

можно ли сюда вставить выход, чтоб сигнал после преда можно было выводить

( подключать к чему то для записи например) возможно ли такое и как это сделать?

Запись гитары напрямую на тот же комп это дело тяжелое - тихо очень,

большое входно сопротивление, фон из за большой громкости.

После предусилителя уже должна быть другая картина, так?

Или я ошибаюсь?

[Гость mastersound]

нет не ошибаешся.

Сначала сделай чтобы работало как по схеме, потом будеш делать дополнения.

[Гость -ib-]

Ну раз можно будет внести изменение позже, то хорошо.



По номириации ножек ламп, они номируются по часовой стрелке если перевернуть ламу ножками к себе. На схеме соответсявенно против часовой стрелки потому что смотрим как бы сверху. А вот номирации нет на выходную лампу. Там только обозначены к чему подключать, а где на 6п14п анод катод и сеть не знаю. Подскажите нумерацию пожалуйта.

[Гость compash]

http://www.qrz.ru/reference/tubes/russian/short/pics/6p14p.gif

Цоколёвка 6П14п.

[TANk]

https://datagor.ru/theory/datasheets/page,1...pravochnik.html

[Гость mastersound]

Пока я отсутствовал тебе уже всё разъяснили.

[Гость -ib-]

Для уверености я пронумеровал выходы на схеме, вроде бы все просто но лучше проверить.

кстати пока схема перед глазами вопрос.

Возникла мелкая но неприятная проблема.

Я уже нашел светодиоды только и уже продумывал о размешении,

но тут заметил что дисторшен по при выключении выключается

из сети полностью там и в начале и в конце обозначены выключатели.

То есть двойной выключатель будет занет полностью и некуда прицепить выключение светодиода.

Из чисто эстетических желаний хочется чтоб было и 3 одинаковых рубильника

и 3 светодиода сверху. Как бы это сделать?

[Гость mastersound]

Да нумерация правильная.

есть два выхода из ситуации с индикацией!

1) поставить релле на 4 группы контактов.

2) поставить галетный трёхсекционный переключатель.

я вообще считаю что индикация и выходы дополнительные лучше потом когда настроиш схему.

а то ты заморачиваешся на пустяках а основная работа стоит на месте... :smile:
