Фотоатлас - распознаватель радиодеталей

[TANk]

А что это было при жизни? Похоже на процессор от телевизора. Тогда будет проще определиться что это такое и с чем его едят.

[Гость kirhhof]

эти схемы использовались в охранных системах, как мне сказали аналог новых систем _https://www.pima-alarms.com/Site/content/T14.asp?sid=88&pid=333&cat=2&subcat=6&itemID=13

[Гость ddo]

Всем вопрос.

Что за зверушки трёхногие. Попадаются в разных схемах (при распайке хлама). Прямо таки "Квадратный трёхчлен" из известного анекдота (про который отвечают: "знать не знаю, и представить себе такую гадость не могу"). На одном надпись:F6,5C G1V; на втором TT 02B Cm j; на третьем: 1048.

Изменено 8 Ноября, 2009 в 14:27 пользователем ddo

[shursh]

Это полосовые фильтры из ТВ, на 6,5 Мгц. Т.е. звук! Еще такие триноги обозначаются точками... две красных - 5,5 Мгц, краснная и желтая 6,5 Мгц.. Вроде так, хотя давно уже такими вопросами в теликах не занимался.

Вот, помню, времена были, когда из Германии их вагонами возили, только успевай перестраивать.....

F6,5C G1V полосовой фильтр, устанавливается в УПЧИ, есть ещё F6,5C F1А - этот из УПЧЗ.

1048 - скорее всего фильтр ПЧ от радиотелефона с основной частотой 10,48МГц.

Изменено 15 Ноября, 2009 в 11:25 пользователем mastersound

[Гость ivangrozniy]

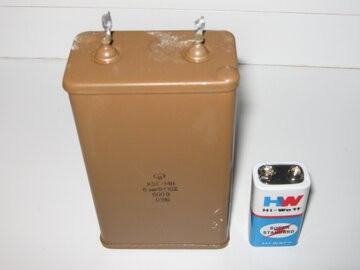

КБГ-МН (Конденсатор бумажный герметичный металический прямоугольный нормальный). На днях выковырял три таких красавца из выброшенной стиральной машинки.

[TANk]

Внутри него (насколько помнится), если разобрать - найдете 4 конденсатора по 1.5 мкФ. Обсаживаете их в термоусадку, торцы заливаете герметиком (воскопарафин) и получаете прекрасные межкаскадные конденсаторы.

[Гость ivangrozniy]

Обсаживаете их в термоусадку, торцы заливаете герметиком (воскопарафин) и получаете прекрасные межкаскадные конденсаторы.

А зачем их в термоусадку засовывать и парафином заливать они же вроде бы и так герметичные. Или для большей надежности?

[TANk]

Рулончик из фольги и конденсаторной бумаги очень желательно защитить от внешних воздействий. Вот поэтому и термоусадка и герметик. Я же сказал. что большой корпус вскрывается как консервная банка и из него уже извлекаются искомые 4 шт конденсаторов на 1.5 μF

[Гость alexanderzas]

А вот и моя экзотика. Древние лампы скраю кенотрон скорее всего изготовленный в 20х годах и красненький филиповский ел 6 пентодик ещё чтото не знаю и газотрон кенрад. дальше авометр ,думаю изготовлен был гдето во время второй мировой или чуть позже. Могучие электролиты . Многооборотный Гелипод.

[Гость avgur]

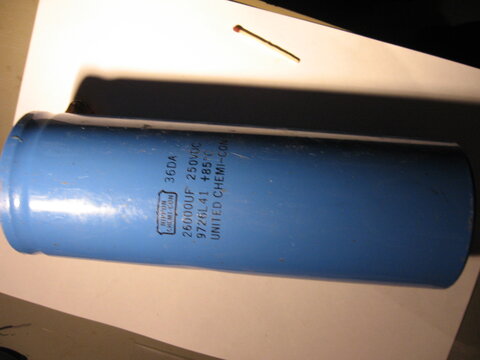

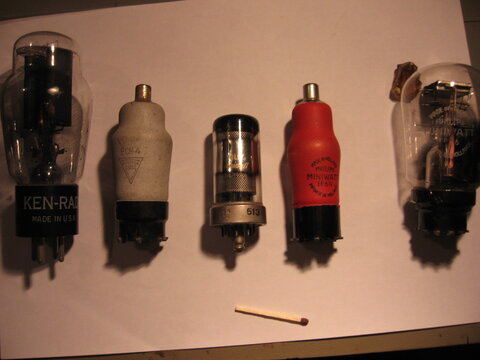

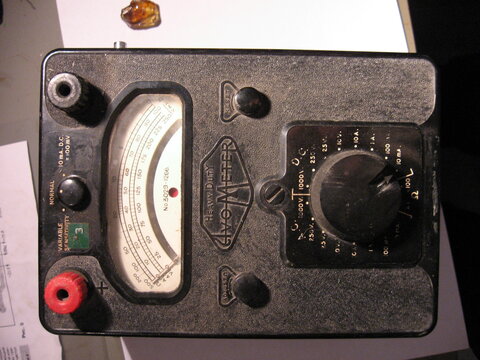

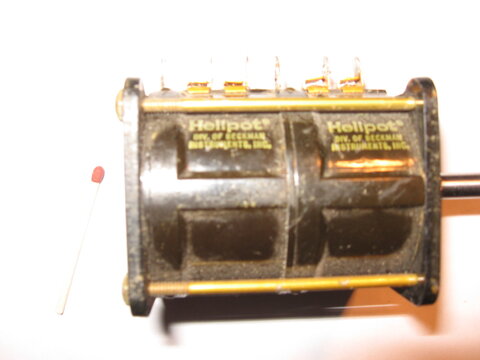

А вот и моя экзотика. Древние лампы скраю кенотрон скорее всего изготовленный в 20х годах и красненький филиповский ел 6 пентодик ещё чтото не знаю и газотрон кенрад. дальше авометр ,думаю изготовлен был гдето во время второй мировой или чуть позже. Могучие электролиты и мкп ,внутри этого мкп в масле было три конденсатора соединённых треугольником ,поэтому они распилены и вынуты оттуда. Многооборотный Гелипод, ну и в конце две симпатичные мордочки .

:smile:

Мда-а-а ,слов не надо....



smarold

Вы меня просто поражаете своим "волшебным ларчиком" :smile:

[Гость smarold]

фирма называется BRIMAR ...

Tank, спасибо за поправку. Это с того самого осцилла. А краска действительно там хилая, стал протирать мокрой тряпочкой от пыли - оно и полезло. А насчет ГИ-49Б - в Липецке на них SE видел, 1000 вольт на аноде, ватт под 10 качает весьма и весьма недурственно. Но вольтаж, конечно... А металлы - блажь это и суета недоумков. Хорошие деньги совсем не так зарабатываются, прошу прощения за офтоп.



Поправить бы надо в посте имя уважаемой фирмы...

сделано



To AVGUR: С мое поживете - еще не то иметь будете. К тому же я могу и поделиться...

Изменено 2 Декабря, 2009 в 21:28 пользователем tank

[shursh]

Tank, спасибо за поправку. Это с того самого осцилла. А краска действительно там хилая, стал протирать мокрой тряпочкой от пыли - оно и полезло. А насчет ГИ-49Б - в Липецке на них SE видел, 1000 вольт на аноде, ватт под 10 качает весьма и весьма недурственно. Но вольтаж, конечно... А металлы - блажь это и суета недоумков. Хорошие деньги совсем не так зарабатываются, прошу прощения за офтоп.



To AVGUR: С мое поживете - еще не то иметь будете. К тому же я могу и поделиться...

Класс! Как в музей попал...
