Фотоатлас - распознаватель радиодеталей

[Гость old_snaker]

Недавно зайдя в любимый магазин радиодеталей увидел, что на прилавке выложена коробка в которой было полно резисторов выпуска 60-70х годов с точностью от 2 до 0,5%. Задав вопрос сколько стоит, услышал ответ, что нисколько. Это типа в мусор, но выкидывать жалко, может кому надо заберут. Я конечно не стал все забирать (я не жадный), да и бесплатно брать было неудобно, поэтому денег оставил :smile:. Вот фотки нескольких штук.

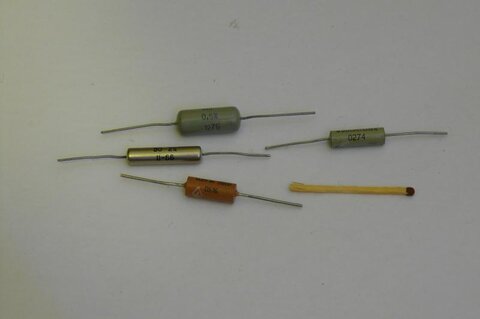

Верхний бочонок это ПТМН-1 на 160 Ом, под ним блестючий С5-5-2Вт на 30 Ом, справа от него такой же одноваттник и кирпичного цвета внизу С5-25В 0,25Вт на 56 Ом.

[TANk]

Отличнейшие резисторы. Почему у нас такой "мусор" никто не выкладывает?

Можно в катоды ламп на автосмещение ставить, можно как антизвоные в сетку (они проволочные типа небольших дросселей работать будут). Да во всех других местах в звуковых цепях они себя очень хорошо ведут. Жалко только номиналов не много.

[Гость smarold]

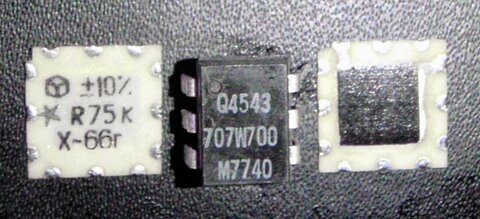

Вот такие резисторы были найдены в заброшенных ЗИПах к какой-то СВЧ-аппаратуре микромодульной этажерочной конструкции (была такая). Типа и параметров резистивного слоя не знаю, а хотелось бы.

[Гость mastersound]

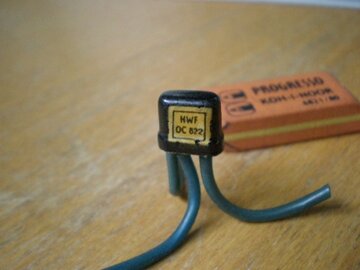

Германевый транзистор ОС 822

[Гость mosfet]

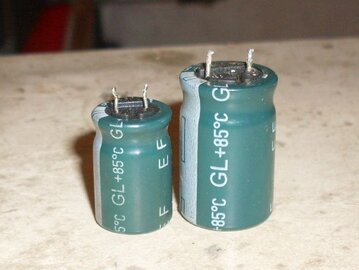

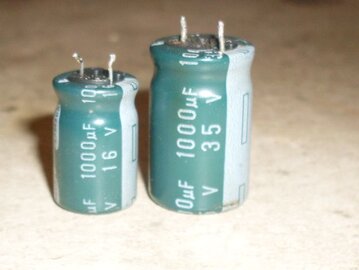

Кто что знает про электролиты Samsung на фото? Серия никуда не ведёт -поиск ничего не дал, кондеры взяты из дохлого монитора Samsung.

[alex.co]

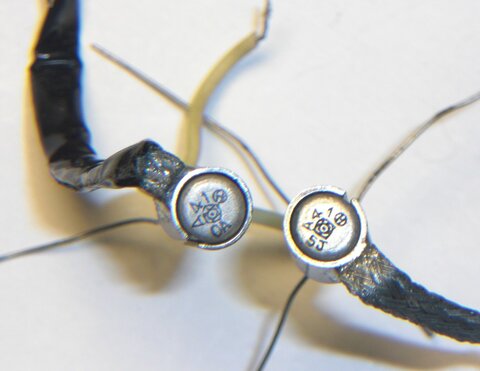

Подскажите что за транзисторы производство Япония использовалось в многоканальной связи.И сиё неизвестное с двумя ногами выпаено из мощного ус в схеме не обозначено.

[Гость mosfet]

Второй экземпляр: _https://doc.chipfind.ru/pdf/etc/67f070.

Транзисторы - Hitachi, а вот даташит не нашёл.

[TANk]

Кто что знает про электролиты Samsung на фото? Серия никуда не ведёт -поиск ничего не дал, кондеры взяты из дохлого монитора Samsung.

На мой взгляд - никчемные конденсаторы. Я их иногда в день по десятку из дохлых мониторов выпаиваю и в мусорницу выкидываю. Меняю их на Jamicon и после этого дохлые мониторы оживают. Может у меня отношение предвзятое, потому что вижу обычно уже их распухшие начинающие разлагаться трупики, но себе ни в один усилитель я их не поставлю. Уж лучше на горелых материнках поискать Rubycon, Matsushita, Nichicon - или купить новые Жамиконы или Тяпо.

Даже внешне абсалютно исправные конденсаторы при измерении емкости _ВСЕГДА_ не дотягивают до заявленного номинала. Вместо 680 μF - обычно 630-640 вместо 1000 тестер показывает 890-960. У остальных нормальных электролитов емкость как правило бывает на 5-20% больше указанного номинала.

[Гость ateist]

И сиё неизвестное с двумя ногами выпаено из мощного ус в схеме не обозначено.



кажись термо "предохранитель" (вроде на замыкание), на винтилятор ставят

Изменено 2 Октября, 2009 в 10:58 пользователем ateist

[TANk]

Nippon 220мкФ 400В,

А вот это хорошая вещь. В мониторах, принтерах, и пр технике с импульсными БП как правило электролиты по высокому напряжению стоят хорошие. Rubycon серии CM CXW обычно, Matcushita (M) серии CE можно найти на халяву.

[Гость sergeya]

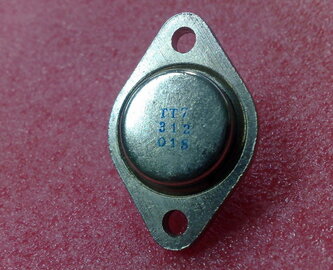

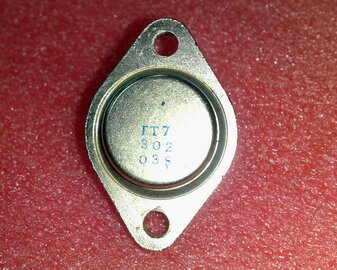

Болгарские мощные Ge транзисторы ГТ7302 и ГТ7312

[Гость spb-nik]

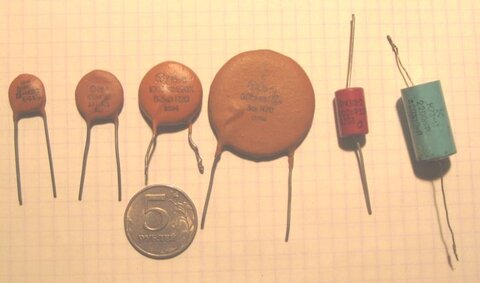

Низкочастотные мощные транзисторы. Высоковольтные конденсаторы К15-5; КВИ-2; К73-13:

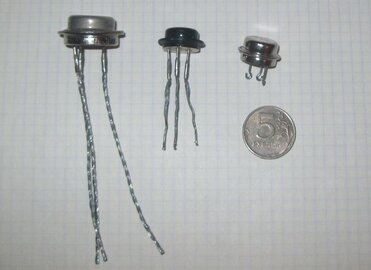

П210Ш; П605; П306:

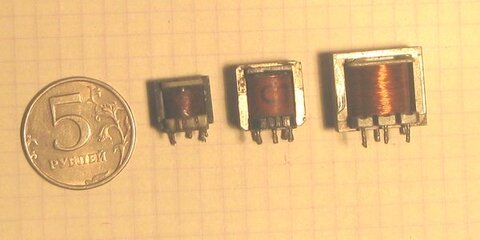

Электролиты К50-9; К50-12; К50-24; К50-20. Трансформаторы, применяемые в транзисторных приемниках.
