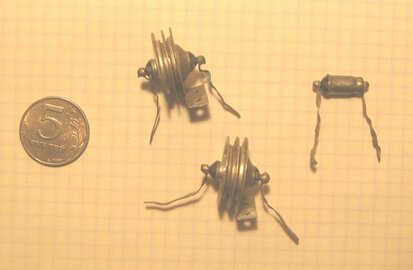

Вот еще, что откопал, транзисторы П3В, диод ДГЦ-27; Выпрямительные селеновые столбики.

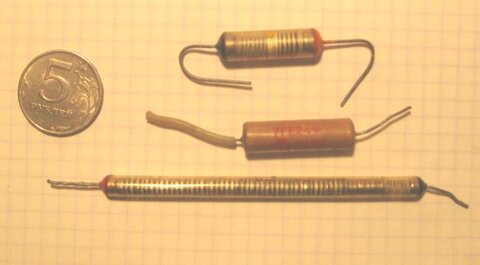

Знаменитые конденсаторы КСО-шки; счетчик Гейгера СБМ-20

.

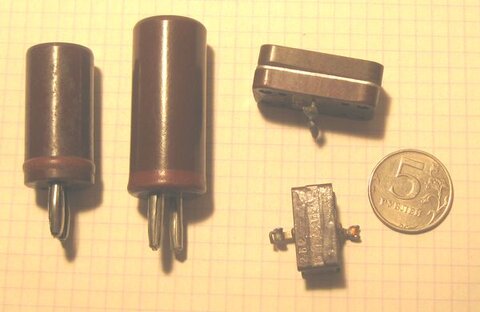

Различные кварцы применяемые в советское время в радиоаппаратуре.

.

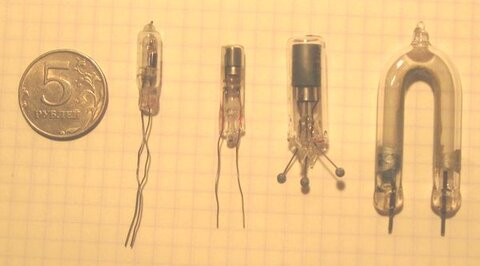

Электровакумные приборы; Неоновые лампочки, тиратрон МТХ-90, импульсная лампа ИФК-120:

Миниатюрные лампы; Лампы группы "А"; Лампы группы "Б"; Стержневые лампы.

Семисегментные динамические индикаторы.

[Гость mosfet]

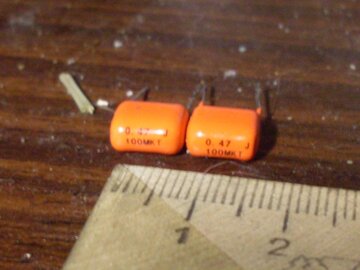

Кто что знает про эти конденсаторы из мониторов? Известно что полиэстер (лавсан), кое-какие номиналы видел и всё по сути.

[shursh]

Кто что знает про эти конденсаторы из мониторов? Известно что полиэстер (лавсан), кое-какие номиналы видел и всё по сути.

0,47 х100В

[Гость зензубель]

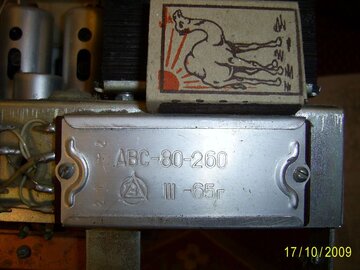

Селеновый выпрямитель. Пришел на смену кенотронам. Широко применялся в ламповых приемниках, радиолах.

[Гость vitsserg]

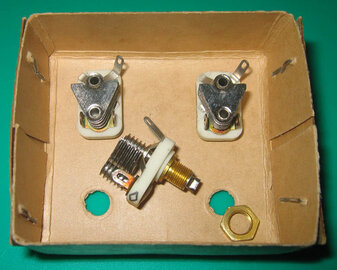

1). Подстроечные конденсаторы с воздушным диэлектриком 1КПВМ-1 и 1КПВМ-2 (1КПВМ-2 в оригинальной заводской упаковке):

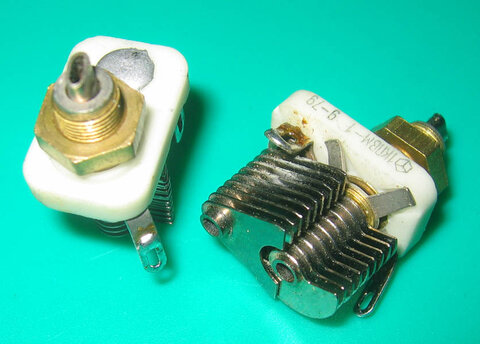

2). Подстроечные конденсаторы с воздушным диэлектриком КТ2-17 (коричневый корпус) и КТ2-23 (черный корпус):

3). Разновидности подстроечных конденсаторов КПВ:

Изменено 20 Октября, 2009 в 21:33 пользователем vitsserg

[Гость smarold]

ГАЗОТРОН ГГ1-2/5

В заводской упаковке - этикетка со скудными сведениями:

рисунок цоколевки;

ток накала от 5,6 до 7,5 А (ого!);

напряжение возникновения разряда - 100 В,

напряжение поддержания разряда - 16 В,

время готовности - 135 сек,

электроустойчивость - до 5 кВ на аноде,

скорость подъема напряжения на аноде - не более 300 В/сек.

В Инете еще прочитал о выпрямленном токе до 2 А. Может, у кого-то есть более подробные сведения об этой лампе, ее ВАХ.

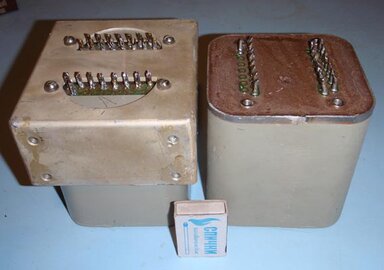

Достались по случаю вот такие, полностью залитые компаундом, трансформаторы. С концами разобрался быстро, что-то типа анодников с весьма удобным набором обмоток. Но вот встал хоть и не принципиальный, но вопрос: сердечник на торе или на разъемном железе? Как вообще это можно определить в случае неразборной конструкции?



ЛАТРы бывают и вот такие, на 0,5 ампера. Достался этот красавец в сиротском раздетом виде, но полностью работоспособным. Самое ему место в испытательном стенде.

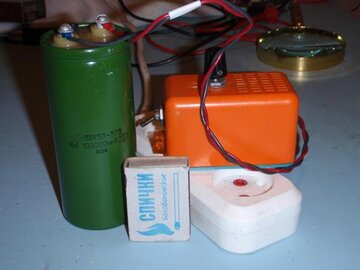

Изумительные воронежские электролиты К50-37В (100 000 μF х 16в). Несмотря на 1990 г. выпуска после трехдневной формовки показывают завидную живучесть. Использую в БП последовательным включением двух конд. В результате 50000-70000 μF и при уверенных 40 вольтах (проверено неоднократно).

А вот бумажные конденсаторы серии БП - уже раритет. Залиты битумом, ESR в норме. Ценится у аудиофилов, как межкаскадник.

Изменено 22 Октября, 2009 в 17:20 пользователем smarold

[Гость spb-nik]

Достались по случаю вот такие, полностью залитые компаундом, трансформаторы.

... сердечник на торе или на разъемном железе? Как вообще это можно определить в случае неразборной конструкции?

Как то разбирал что то подобное, сердечник был Ш-образный. Поэтому их и заливают, что бы меньше гудели и экранируют для уменьшения магнитного поля.

Методики для определения сердечника (тор или Ш) пока не встречал.

[Гость smarold]

Как то разбирал что то подобное, сердечник был Ш-образный. Поэтому их и заливают, что бы меньше гудели и экранируют для уменьшения магнитного поля.

Методики для определения сердечника (тор или Ш) пока не встречал.

Как раз отсутствие гудения меня и насторожило, прямо как тор. А исполнение это называют "всеклиматическим", такие трансы способны работать на открытом воздухе, лишь бы не было прямого попадания воды. Насчет методики: а ее, если здраво подумать, и не существует.

[Гость smarold]

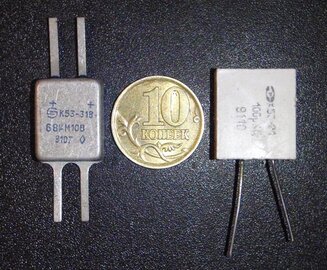

Достаточно редкие конденсаторы: танталловые полярные К53-31В (слева) и неполярные электролиты К53-21

[Гость serega-nn]

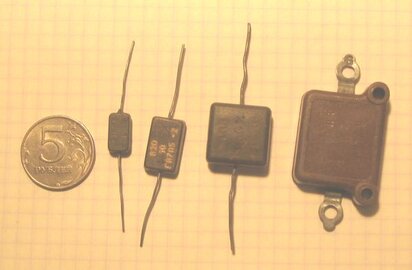

Трофейный :smile: кндер TESLA неполярный, судя по весу диэлектрик бумага.

Выводок кнденсаторов К50-29В залитых наглухо чем то так что и в парафине варить не надо :smile:

И вот еще кондеры, друзья датагорцы подскажите что за звери.



Конденсатор TESLA используется в мощных регулируемых блоках питания. У меня 2 блока питания там они стоят (в какой цепи не знаю). Конденсатор в принципе хороший.

К50-29В используются в старых военных радиостанциях (если не ошибаюсь сняты с производства), к которым предъявляются высокие требования, делайте выводы сами.

[Гость вкн]

ОФФ:

Измеряйте зависимость индуктивности от степени подмагничивания постоянным током. Тороид при 10мА уже начнёт насыщаться, разрезные это стерпят. хотя не факт.

А так-ли это важно?

[Гость smarold]

ОФФ:

Измеряйте зависимость индуктивности от степени подмагничивания постоянным током. Тороид при 10мА уже начнёт насыщаться, разрезные это стерпят. хотя не факт.

А так-ли это важно?

Не факт, ибо на первом плане - свойства железа. Но я уже раскопал информацию, один мужик их ковырял: там ШЛ. Насчет важности: у меня к торам "фобия", но сетевую на них во многих случаях приходится доматывать, чтобы сердечник не убегал частенько в насыщение. Шалин так вообще категоричен: силовой транс в ламповом усе на торе - источник проблем, подчас незаметных, но кардинально влияющих на звук. А данные трансы - конструктивно готовое решение для уся, только перекрасить осталось.
