Фотоатлас - распознаватель радиодеталей

[Гость зензубель]

Обычно минус полосой на боку обозначается. Вот поэтому я и сомневаюсь.

Не догадался посмотреть на плате что нарисовано :smile:

[shursh]

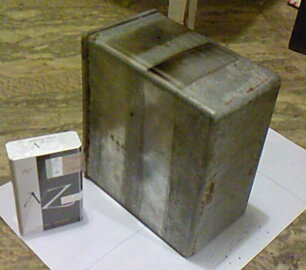

Вот такой у меня конденсатор есть "мааааааааленький" :smile:

МБГВ

200 мкФ

1000 В

8602

[Гость mosfet]

Самое то в питание ламп, особенно для 600В самое то :smile:

[Гость smarold]

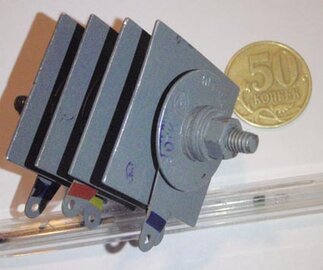

До массового появления германиевых, а потом и кремниевых диодов выпрямители создавались вот на таких селеновых мостах.

Это достаточно скромный мост 30ГМ4А. Как отметил на форуме Tank, ВАХ селенов весьма напоминает кенотроны.

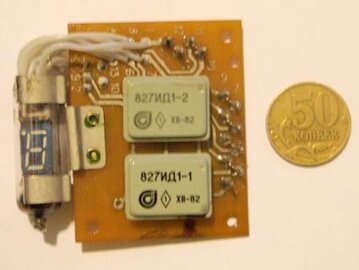

А эти дешифраторы попадали только в военную технику. И это уже в период заката 155-й серии.

[jgl]

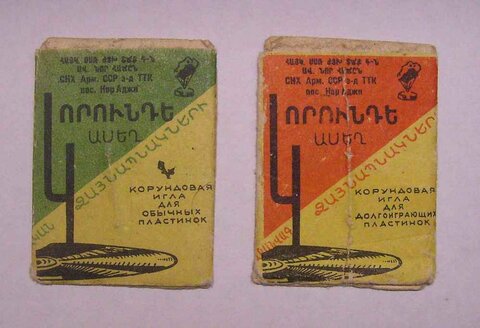

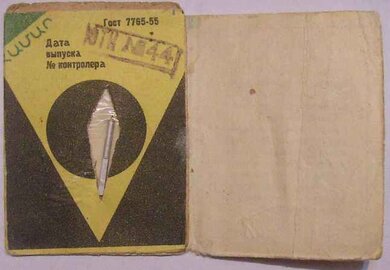

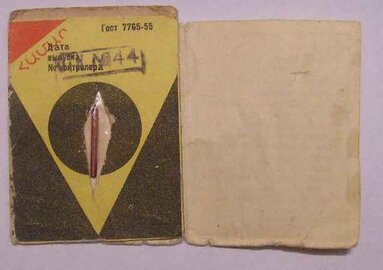

Корундовые иглы для обычных и долгоиграющих пластинок.

[Гость avgur]

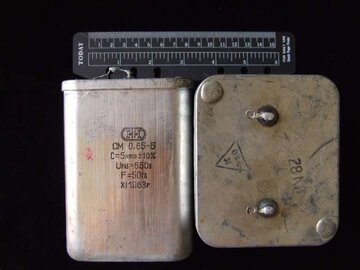

Мои лучшие межкаскадные трансформаторы "СМ-0,65-5",масло:

[Гость smarold]

Вот кое-что из аудиофильского пассива:

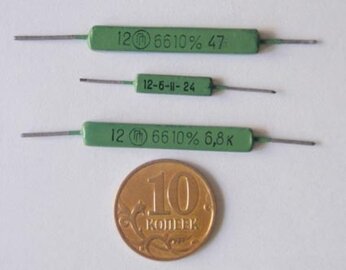

Углеродистые композитные резисторы ТВО. Обладают малой индуктивностью при высокой стабильности параметров. Служат основой для высокостабильных датчиков в криогенных установках. А у нас - входные каскады..

Пленочные полипропиленовые конденсаторы К78-2 и бумага в масле К40П-2б.

И еще: довольно редко встречающиеся прецизионные К70-7 (полистирольные).

Заметим, что К40П-2б и К70-7 для полной "кондиции" требуют перепаковки в диэлектрический корпус.

Изменено 1 Сентября, 2009 в 06:59 пользователем smarold

[zubastik]

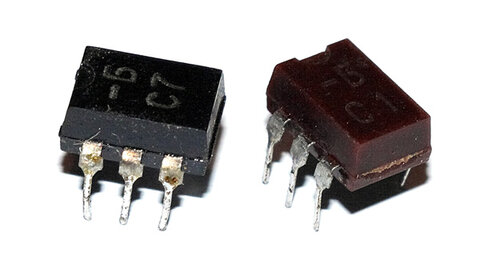

Подскажите, кто знает, что это? Подозреваю, что оптроны.

[misol62]

Первое фото транзисторы 2Т904А -позолоченное брюшко, второе - танталовые конденсаторы ЭТО-1 - корпус из серебра. Эх, коммунистическое наследие багатейшей

страны СССР!

Изменено 2 Сентября, 2009 в 12:39 пользователем misol62

[Гость kton]

Подскажите, кто знает, что это? Подозреваю, что оптроны.

Добрый день,Датагорцы.На снимке-АОТ 128 Б, Вы не ошиблись.

[Гость smarold]

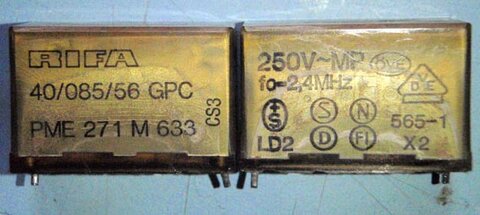

Кто подскажет по использованию этих конденсаторов (в плане межкаскадных)?

И что означают все эти буквы? Их емкость 0,33 μF, есть и меньше.

Могучие представители не шибко большого семейства мощных германиевых транзисторов:

ГТ701, ГТ806 и достаточно редкие ГТ910А.

Несмотря на размер, допускают 10А на коллекторе.

[Гость avgur]

Кто подскажет по использованию этих конденсаторов (в плане межкаскадных)? И что означают все эти буквы? Их емкость 0,33 μF, есть и меньше.



Могучие представители не шибко большого семейства мощных германиевых транзисторов: ГТ701, ГТ806 и достаточно редкие ГТ910А. Несмотря на размер, допускают 10А на коллекторе.

Manufacturer, Evox Rifa

40/085/56 - IEC Climatic category: 40°C, 85% rH, 56 days

fo=2,4MHz - self-resonance frequency 2,4MHz

250V - 250 volt rated voltage

MP - Metallised Paper, the construction materials

CAPACITOR 0.33MKF 250V

Как межкаскадные-нужно пробовать и слушать,а вообще конденсаторы "Rifa" хороши.Да и цена у них не маленькая-14долларов за 1 штучку.

Изменено 4 Сентября, 2009 в 09:28 пользователем avgur
