Мониторный УМЗЧ "WK7" на LT1210 и умощненный вариант "WK15"


Рекомендуемые сообщения

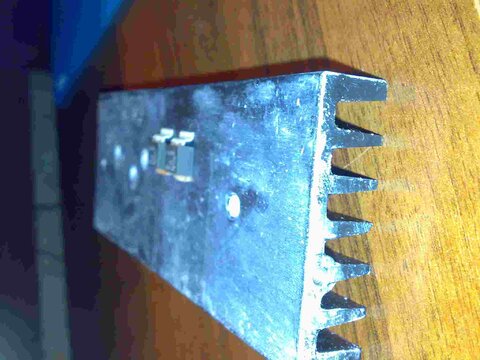

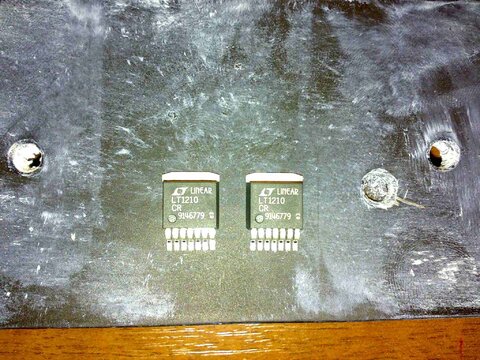

Есть вот такие ЛТшки. Ни у кого нету идей как на них организовать WK15. В плане печатки и как крепить их на радиатор? И хватит ли этого радиатора на обы канала и на транзисторы? (т.е. один подо все!)



Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 361
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

Плату переразвести на СМД.

Пайку выполнить со стороны дорожек.

Выводы LT придется немного сформовать

Прижать их (обе сразу) можно к радиатору, например, одной 5-рублевой монеткой с отверстием посредине.

Ссылка на комментарий
Поделиться на другие сайты

Есть вот такие ЛТшки. Ни у кого нету идей как на них организовать WK15. В плане печатки и как крепить их на радиатор? И хватит ли этого радиатора на обы канала и на транзисторы?

я такие корпуса крепил пружинной скобой для корпусов TO220, в старые времена они были легко доступны. выводы CFA придется немного отогнуть от плоскости фланца. я бы изолировал их от радиатора - на корпусе + питания. по фотографии видно, что поверхность радиатора требует дополнительной обработки. расположение рёбер не очень удачное: при горизонтальной установке радиатора естественное охлаждение будет не очень эффективным. как вариант, сделать активное охлаждение воздушным потоком, направленным вдоль рёбер. размеры из фотографии тоже не очевидны. можно посчитать площадь радиатора и после этого знатоки скажут, хватит ли такого радиатора для 2*WK15. можно попробовать соединение CFA с печатной платой сделать короткими отрезками проводов, чтобы не исхитряться с переразводкой ПП под такой корпус

Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...

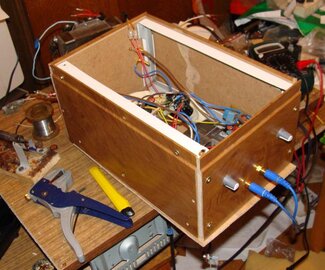

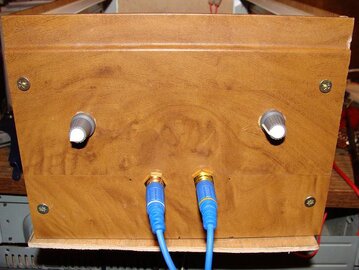

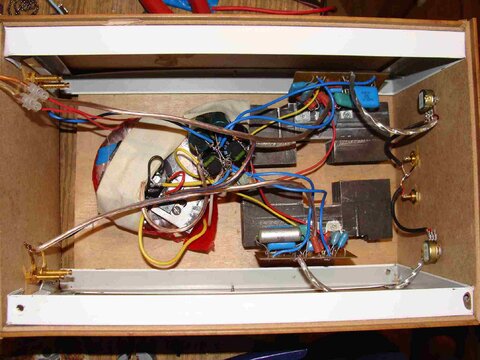

Усилитель еще не закончен, но самый критический момент-переезд со стола в домик, пройден. И он все еще поет.











Источник - CD дека Sony, акустика- 25АС2.

Хочу оснастить предом, думаю, как это лучше провернуть. Требуется,чтобы была возможность использовать источник 0,5В (ЦАП от puntus) и 2В (дека). Вариантов в голове много, в основном с ручным переключением, но надо придумать что-то обладающее повышенной защитой от "дурака", чтобы никакая комбинация всех моих переключателей не навредила усилку. Селектором входов на м/с не хочется заморачиваться. Подскажите, как лучше сделать переключение между

1) источник 0,5В, питание преда включено, выход преда = вход усилителя

2) источник 2В, питание преда либо выключено и вход преда закорочен на выход, либо

2')включено но выход преда отключен от входа усилителя.



Ах да, конфигурация: транс- тор 100Вт, 24В, отвод от середины сам делал. На кондерах получается 16В. Кондеры 10000*25 + 3300*35(НИ) по одному в плечо. Диоды КД244Б. На фотке видно,что в одном канале бутерброд- спорный вопрос, стало от этого лучше или ничего не изменилось, но все же добавлю и во второй канал( МБМ 0,5 мкФ) . В остальном все строго по статье.

Изменено пользователем neyalm
Ссылка на комментарий
Поделиться на другие сайты

  • 4 недели спустя...

Сам себя не похвалишь - Datagor статью не разместит! :smile:

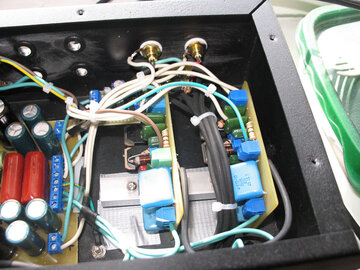

Сделал и я этот усилитель. WK15 + пред от WHH, тор 150 ватт, стальной рек, алхимическая плата БП. Звучит исключительно, vol2008 низкий поклон! По моему мнению, с предусилителем звучит приятнее, ну и регулировка тембра зачастую кстати. Вот несколько фоток:



post-5714-1271179587_thumb.jpg post-5714-1271179372_thumb.jpg post-5714-1271179804_thumb.jpg

Ссылка на комментарий
Поделиться на другие сайты

По моему мнению, с предусилителем звучит приятнее...



Вы слышите "звучание" предусилителя, что подтверждает нейтральность (мониторность) мощника :smile:

Микросхема в преде имеет низкую скорость нарастания сигнала на выходе, что может быть полезно при прослушивании цифровых записей не самого высокого качества.



PS Рад что Вам понравилось. :smile:

PPS Конструкция - добротная. А платы УМ надо все-таки закрепить! Не следует надеяться на жесткость выводов элементов. :smile:

Ссылка на комментарий
Поделиться на другие сайты

PPS Конструкция - добротная. А платы УМ надо все-таки закрепить! Не следует надеяться на жесткость выводов элементов. :smile:



А они и закреплены - вертикальными пластиковыми защелками. Там все закреплено - я фанат хорошего конструктива :smile:



Добавлено после раздумий:

Вы слышите "звучание" предусилителя, что подтверждает нейтральность (мониторность) мощника :smile:

Микросхема в преде имеет низкую скорость нарастания сигнала на выходе, что может быть полезно при прослушивании цифровых записей не самого высокого качества.



Таки да. Удивился, что даже самые "песочные" мр3-шки звучат довольно благообразно. Получается, этот предусилитель здорово смягчает звук! Кому как - мне нравится. Возможно, для бытового использования это как раз и есть позитивный момент :smile:

Изменено пользователем rodent
Ссылка на комментарий
Поделиться на другие сайты

а никто не пробовал в мост включить WK7? получится нечто с названием WK25 :smile:



есть вопрос: имеется трансформатор, после моста и фильтра на холостом ходу получили двуполярное питание ±22-23в, что для LT1210 слишком много. каким образом можно использовать такой тансформатор в схемах WK15 и WK60, чтобы CFA запитать от стабилизатора на ±16-17в, а выходные транзисторы питать напосредственно напряжением после фильтров ±22-23в? не понадобится ли менять какие-нибудь номиналы в исходных схемах?

отмотать вторичные обмотки нельзя - трансформатор залит

Ссылка на комментарий
Поделиться на другие сайты

WK7 в мост - идея не очень, т.к. выходной ток микросхемы ограничен до 1.5...2.2 А. Разве что на нагрузку от 16 Ом и выше.

Вариант на повышенное питание -смотрите в сторону усилителя Гумеля. Но там ОУ в малосигнальном режиме и надо пересчитывать схему... хотя в выходные можно попробовать :smile:

Ссылка на комментарий
Поделиться на другие сайты

с максимально допустимым выходным током я погорячился, негодный вариант.

за пересчет схемы не возьмусь (не справлюсь), жалко LTшек, их у меня немного. вероятно, придется использовать стабилизатор, чего хотелось избежать. спасибо за совет, Владимир. если у Вас такой вариант нарисуется, приму к сведению :smile:

Ссылка на комментарий
Поделиться на другие сайты

а никто не пробовал в мост включить WK7? получится нечто с названием WK25 :smile:



есть вопрос: имеется трансформатор, после моста и фильтра на холостом ходу получили двуполярное питание ±22-23в, что для LT1210 слишком много. каким образом можно использовать такой тансформатор в схемах WK15 и WK60, чтобы CFA запитать от стабилизатора на ±16-17в, а выходные транзисторы питать напосредственно напряжением после фильтров ±22-23в? не понадобится ли менять какие-нибудь номиналы в исходных схемах?

отмотать вторичные обмотки нельзя - трансформатор залит



Можно попробовать без переделки транса, если перед ним включить кондер, емкость можно расчитать. Это как вариант. Самое главное транс остается целым.
