Мониторный УМЗЧ "WK7" на LT1210 и умощненный вариант "WK15"


Рекомендуемые сообщения

Вроде все готово.

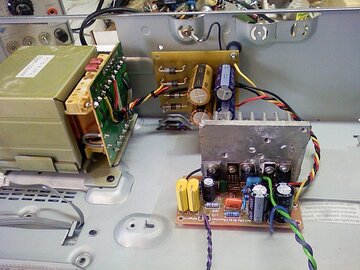

Отладочный макет - транс около 200Вт, ~2х22В, Выпрямитель - диоды SF64, емкости 2 х (5600+3300х35В) :

Напряжение на выходе выпрямителя ±29В.

Плата и детали усилителя - все из КИТа.

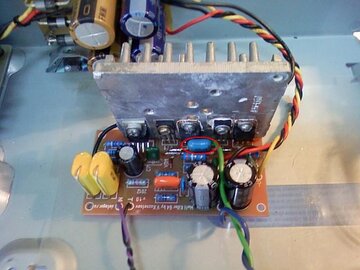

Плата WK64

Виден конденсатор 0.1 мкФ он припаян сверху платы к перемычкам.

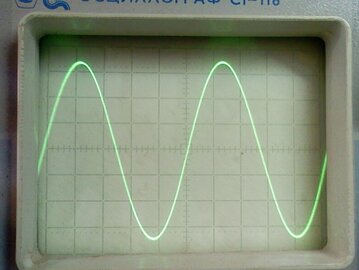

Синус 20 000 Гц, нагрузка 8 Ом, Амплитуда на выходе около 20В:




он же, растянуто




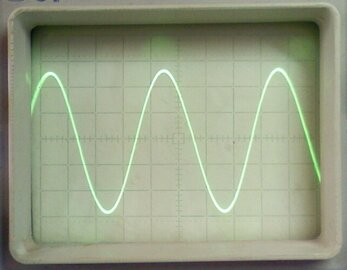

Синус 50 000 Гц.

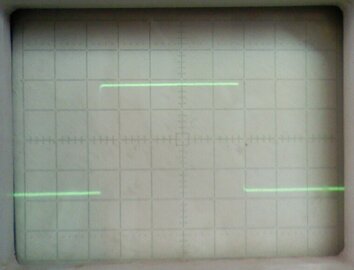

Меандр на выходе, 1 кГц




он же, растянуто




Кг. на 1000 кГц не более 0.03% (8 Ом) (замерял AudioTester в диапазоне мощностей 1...30 Вт )



Постоянка на выходе 50 мВ.



При указанном напряжении питания (±29Вт) и выходных транзисторах TIP41, 42 усилитель работает на 8-ми омную нагрузку, т.к. максимальный ток коллектора их 6А. При этом усилитель выдает на 8 Ом 45 Вт RMS.

Для работы на 4 Ом нужно снизить напряжение питания до ± 20...22 В. или применить более мощные транзисторы.



Усилитель не требует налаживания и при правильном монтаже начинает работать сразу.

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 361
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

Кит уже готов - вы же видите его в сборе :smile:

Выложу инфу на Ярмарку, когда с Владимиром подготовим пакет доки.

Заказать кит можно будет на Ярмарке, как обычно.

Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...
  • 3 недели спустя...

Урра, сограждане!



:smile:



Кит скомплектован, собран, проверен, померен, отслушан и теперь доступен вам!

Проекту присвоен номер 14 и имя "Dynamite One".



Забирайте!

Project-14 "Dynamite One" - Hi-Fi усилитель с драйвером LT1210 (2 канала)

Ссылка на комментарий
Поделиться на другие сайты

Вот одно из простых проверенных решений: резистивный аттенюатор с номиналами под Динамит-1.




Но я бы не стал так делать.

Если вы любитель наушников - имеет смысл спаять для них специализированный усь.

Зачем сначала раскачивать сигнал до 60 Ватт, а затем давить его резюками для наушников?

Ссылка на комментарий
Поделиться на другие сайты

Игорь Выход для наушников как опция. Подключать через переключатель. Больше возможностей всегда хорошо. Спасибо за схему.

yamazaki Как вариант WK7 можно попробовать, детали есть на него.

vol2008 в цепь выхода на колонки вкл последовательно резистор?

Ссылка на комментарий
Поделиться на другие сайты

в цепь выхода на колонки вкл последовательно резистор?
Не-а, речь именно о делителе (то бишь аттенюаторе по иносраному) :smile:
Ссылка на комментарий
Поделиться на другие сайты
