Ламповый усилитель начального уровня на 6Ф3П, 6Ф5П

[RomanSt]

идея "кожухами" и теми, и теми реально прикольная, не видел такого ещё...

Только вот смущает этот "запас" по громкости, откуда он взялся? Если есть осцил, Измерьте амплитуду сигнала на выходе ТВЗ-1-9 пожалуйста.

Давно измерил. У меня синус без искажений - до 2,5В, нагрузка примерно 6,5 Ом (более точного эквивалента не было под рукой, да это и не так уж и важно). Максимум примерно 3 В, почти как у Манакова, но уже есть небольшой клиппинг. Заметный на экране осциллографа и слышимый. "Ступеньки" не заметил вовсе. Частота при замере 1000 Гц, напр. 1В.

Об этом феномене "ламповых ватт" тут многие говорили. Я тоже боялся, что не озвучит он мою комнату. Как оказалось - напрасно.

Нужно еще ради интереса померить амплитуду "комфортного прослушивания" и токи! Но это уже завтра.

После раздумий. Уж простите за оффтоп, с утра пришло в голову следующее. Надо бы провести ряд сравнений "комфортной" громкости прослушивания на транзисторном и ламповом усилителе, замерить все и сравнить, сколько ватт получилось. Выложить это отдельной заметочкой на форуме.

Еще добавление. Если не перегружать усилитель по входу и подать 0.45В, то синус не искажается вовсе, что вполне естественно.

Анодное у меня несколько ниже из-за трансформатора, поэтому и выходная мощность ниже

Изменено 30 Января, 2011 в 00:22 пользователем Роман

[Гость lamaka]

День добрый, товарищи!

Хотел бы к Вам с вопросом обратиться! Имеется ламповичек околокомпьютерный на 6Ф5П, собран по схеме Пронина... Выходники ТВЗ-1-9 домотанные на акустику 8 Ом. Товарищ из соседнего города в подарок предлагает два ТС-40-6 в отличном состоянии... Вот теперь к Вам вопрос: можно ли их поставить их на выход без перемотки или оставить ТВЗ?



Параметры транса - _ttp://sprv.-мы не распространяем ссылки на [юкоз.ру]-/index/transformatory_ts_40/0-46

Изменено 27 Мая, 2011 в 13:04 пользователем lamaka

[Yamazaki]

Трансформаторы питания без перемотки ставят на выход только в двухтактном включении. ТАН-27, 28, 29... ТАН-104В однотакте нужно будет как минимум создать магнитный зазор в железе, но даже при таком вмешательстве басов не будет совсем, поскольку индуктивность первички на сердечнике с зазором будет низкой. Для однотактов нужно достаточно большое железо, зазор, и мнооого витков.

[sseerrggeeyy]

Задумывал я его именно так, пусть таким и остается. (Кстати, мнения по дизайну, а я его показывал не только здесь, разделились примерно пополам. Хвалят-ругают.



Приветсвую всех.

IMHO

Роман, если б деревянный корпус покрыл темным матоым лаком, а лучше не лаком, а просто морилкой, более гармонично было б. И разделение мнений было бы уже не пополам:smile: У тебя получилось, корпус классический, мебельный, как у старых приемников, радиол, натуральное облагороженное дерево - мягкость, тепло, домашний уют. А кожухи напоминают промышленный дизайн, промзона, фермовые конструкции, решетки ограничений опасных зон, окна вентиляционных каналов и т.п Вопчем диссонанс. :smile:

Повторюс - имхо.



А вобщем - за исключением вышесказанного мне понравилось, очень!

Изменено 30 Мая, 2011 в 21:38 пользователем Сергей sseerrggeeyy

[Гость lamaka]

Посоветуйте пожалуйста какие динамики из доступных и относительно недорогих применить для 6Ф5П! Планирую либо открытый корпус либо Щит... и размер небольшой интересует, т.к. ограничен в метрах и в свободной площади :smile:...

[TANk]

3ГД38 они же 5ГДШ.... не помню сколько.

4ГД35 - но это уже довольно большие динамики 200мм

Можно подобрать небольшие автодинамики 5-6" лучше с бумажными диффузорами, которые полегче. Их же в полку или в дверцу ставят, а это тот же щит или открытый ящик.



А у моего друга 6Ф5П очень неплохо спелись с Микролаб Про-1 - вроде как совсем не ламповые колонки, а пели достаточно громко, и низов хватало. Так что можно еще посмотреть в сторону какойнибудь недорогой мультимедийной акустики.

Набрать в каком нибудь компьютерном классе десяток Гениусов списанных с горелыми трансформаторами/усилителями и собрать на них "линейный массив"

[Гость igor1969]

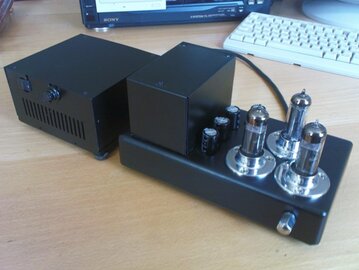

Вот такой вот девайс 6ф5п, кенотрон EZ81, внешний блок питания

[Гость lamaka]

3ГД38 они же 5ГДШ.... не помню сколько.

4ГД35 - но это уже довольно большие динамики 200мм

Можно подобрать небольшие автодинамики 5-6" лучше с бумажными диффузорами, которые полегче. Их же в полку или в дверцу ставят, а это тот же щит или открытый ящик.



А у моего друга 6Ф5П очень неплохо спелись с Микролаб Про-1 - вроде как совсем не ламповые колонки, а пели достаточно громко, и низов хватало. Так что можно еще посмотреть в сторону какойнибудь недорогой мультимедийной акустики.

Набрать в каком нибудь компьютерном классе десяток Гениусов списанных с горелыми трансформаторами/усилителями и собрать на них "линейный массив"

Александр, огромное спасибо за ответ! Вроде еще остались у человека 5ГДШ4-4 аж 4 штуки... буду забирать и пробовать...

[Гость lamaka]

наконец заканчиваю с усилителем на 6Ф5П по схеме Пронина... звук для околокомпьютерного усилка на работу вполне приличный, громкости предостаточно... спасибо всем, кто помогал советами...





[Гость mitrych]

Просмотрел всю ветку темы, и не нашел схемы на 6Ф5П+ТВ3-1-9, только 6Ф3П. Подскажите где эта схема с характеристиками, спасибо.

[TANk]

Просмотрел всю ветку темы, и не нашел схемы на 6Ф5П+ТВ3-1-9, только 6Ф3П. Подскажите где эта схема с характеристиками, спасибо.

Действительно просмотрели....



Cообщение №107 - оригинальный рисунок Манакова усилитель на 6Ф3П и на нем же написаны характеристики для 6Ф5П.

Сообщение №260 - и дальше по тексту кое какие комментарии про эту схему.

Сообщение №295

Сообщение №302

Сообщение №333

Может и я тоже что то просмотрел....

[Гость lamaka]

Просмотрел всю ветку темы, и не нашел схемы на 6Ф5П+ТВ3-1-9, только 6Ф3П. Подскажите где эта схема с характеристиками, спасибо.

так что 6Ф3П, что 6Ф5П... разница незначительна... в основном по мощности, Ф5 чуть помощнее будет, ну и в цоколевке... а так по схеме того же Манакова, там все есть, главное внимательно читать и смотреть, что там есть... я, например, брал за основу схему Владимира Пронина (лампа 6Ф3П), изменил всего 2 номинала - резисторы на аноде и в катоде триодной части... остальное все оставил как есть... отлично работает, звук приличный... единственное, формат МP3, как источник не рассматриваю... либо лицензию диски слушаю, либо lossless формат, в основном .flac!

Изменено 10 Июля, 2011 в 19:15 пользователем lamaka
