Ламповый усилитель начального уровня на 6Ф3П, 6Ф5П


Рекомендуемые сообщения

дело в том что трансформаторы установлены уже...

а че там насчет заземления накала? в смысле - накала посадить на общую землю?

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 452
  • Создана
  • Последний ответ

Топ авторов темы

... а че там насчет заземления накала? в смысле - накала посадить на общую землю?

Сделать как здесь:

https://datagor.ru/amplifiers/tubes/165-tubes-6n3p-6p14p.html

Ссылка на комментарий
Поделиться на другие сайты

Если сделано все правильно, то фона не должно быть. Ну если начать борьбу с фоном с накала, запитать накал постоянкой это раз, поднять на 25 % плюс накала это плюс накала с анодным питанием соединить через 220 ком, и этот же плюс на землю через 22 ком в параллель 10 μF-50в.

Ссылка на комментарий
Поделиться на другие сайты

разобрался я откуда 50гц.я протупил и поставил выходные трансы в одной плоскости с катушками питальника.вот оно и гудит.короче наводка. щас обнаружил что один канал режет дико.лампу пробовал менять-не помогло.надо будет кондер поменять один ато я его ненароком не той стороной подрубил)) видать подбил малость))

Изменено пользователем tecno_maniak
Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

Приветствую всех!

Я новечёк в этом деле, но решил построить усилитель на 6ф5п.

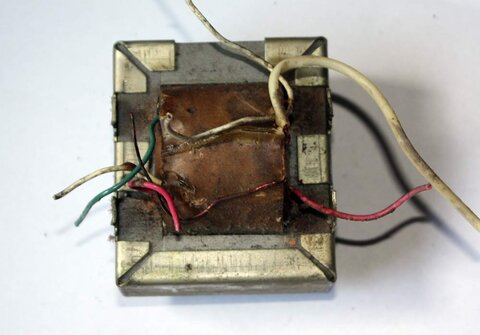

Столкнулся с проблемой, нашёл трансформатор с радиолы Рекорд 68-2, так вот теперь незнаю, хватит его мощьности на два канала. Есть у кого данные на трансформатор этот?


Ссылка на комментарий
Поделиться на другие сайты

_https://www.rw6ase-dok1.-мы не распространяем ссылки на [народ.ру]-/arhiv/rekord68_2sx.djvu

Схема радиолы.

Теперь открываем (гуглим) справочник по радиолампам смотрим ток накала всех радиоламп этой радиолы, суммируем и сравниваем с током накала 2-х ламп 6Ф5П.

После этого смотрим в том же справочнике номинальные рекомендуемые параметры и суммируем токи анодов всех используемых ламп. Сравниваем эту сумму с номинальным током потребления по анодной цепи у пары 6Ф5П.

Делаем выводы о пригодности данного трансформатора.

Ссылка на комментарий
Поделиться на другие сайты

  • 8 месяцев спустя...

Собрал эту схему вечером сегодня. Смещение автоматическое. Cначала был гул. Воткнул два конденсатора 330 μF до и после дросселя. Др2,3-0,21. Результат: гула нет, но звука как не было, так и нет.



Резисторы подобраны из лент, по два три десятка. Лампы 6Ф5П, новые, с одной партии. Выходные трансформаторы ТВ3-Ш. Межкаскадные конденсаторы 0,047 μF, напряжение не указано на нем, польская пленка 0,5%. Китайский безымянный конденсатор в катоде триода 220μF, а не 150 μF. И в катоде пентода такой же китаец 220 μF, а не 200 μF. РМожет слишком большая емкость в катоде триода ?



Накал через 100 Ом на землю не шунтировал, фона и гула и так нет.



Звук хрипит, искажения огромные, усиление потенциометром есть. Режимы не проверял. Надо проверить монтаж, неужели где-то ошибся, но сил уже нет, завтра. Помоему триод не в режиме. Может шунтировать электролит в катоде триода, или его емкость уменьшить ?



Блин, помоему межкаскадные, надо К73 поставить попробовать.

Изменено пользователем mcnelly
Ссылка на комментарий
Поделиться на другие сайты

Ну что я могу сказать, собрали, а сейчас авометр (мультиметр) в руки и мерить. Что мерить? Напряжения на катодах, сетках и анодах ламп. Данные замеров, сюда (если возникнут вопросы).

Ссылка на комментарий
Поделиться на другие сайты

Анодное 296В.

Анод триода после резистора 47к - 150В, на катоде триода после резистора 680 - 2В.

Анод пентода после трансформатора - 290В, на катоде триода после резистора 540 - 54В.



Конденсатор катода триода отпаивал, менял. Кучу межкаскадных поменял.

Мыслю так, на катодах многовато напряжение, и на аноде триода тоже лишнего.



Уменьшить сопротивление резистора анода триода (22к-33к), уменьшить сопротивление резистора катода(120-160ом).

Пентодную часть пока трогать не буду.

Изменено пользователем mcnelly
Ссылка на комментарий
Поделиться на другие сайты

Уменьшил R анода триода до 20к, на аноде 120В. Уменьшил катодный резистор триода, на катоде 0,6В.



Если конденсатор фильтра откинуть, гул есть на уровне 3-5 ватт субъективно.

А вот полезный сигнал с искажениями и очень тихий.

Ссылка на комментарий
Поделиться на другие сайты

Режимы на катоде пентода многовато, д.б. примерно 15В, режимы у триода вертай обратно они нормальные. А с чего подаём сигнал?

Изменено пользователем 20miha20
Ссылка на комментарий
Поделиться на другие сайты
