Материалы по ЦАП на TDA1541

Рекомендованные сообщения

Тьху! Увидел. просто у меня полная схема Увертюры 2,3 и там это не обозначено!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Тьху! Увидел. просто у меня полная схема Увертюры 2,3 и там это не обозначено!

Gutman, отпишись, плиз, о результатах.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пока что собрал товарищу(Кстати который грозился наделить меня микросхемой 1541 для собственных нужд, но так и не наделил т.к. в аппарате она была одна, а он думал что две) цапа по схеме Алексея AlexD, только немного на печати потягал туда сюда детали, переразвел выхлоп по его же(Алексея) варианту. Играет, точно могу сказать, что играет она прилично. Немногим интереснее нежели 1543.


Изменено пользователем Datagor

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

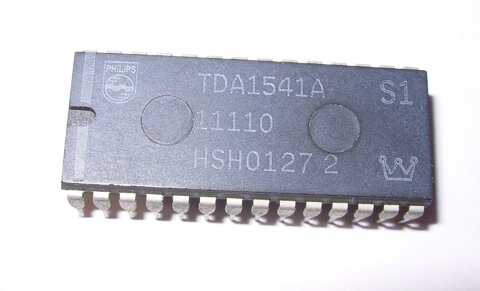

С одной короной.

Типа крутизна.

Но с двумя коронами лучше :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

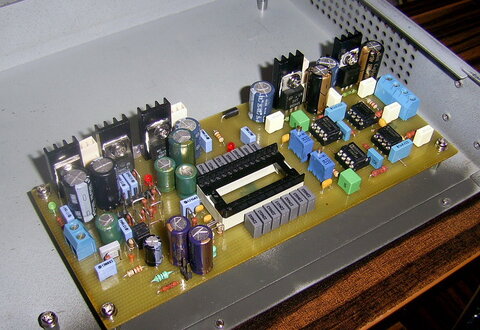

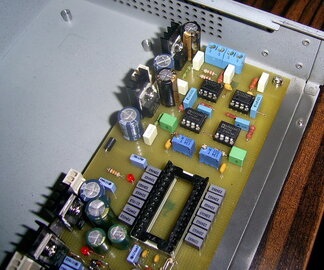

Работа кипит и вот уже первые успехи собранная плата цапа без входной части(трансформатор, ТТЛ формирователь) и выходной части - отвязка входа от земли через несколько секунд после подачи питания на цап с помощью реле, эту фичу увидел в пдэфке к выхлопу Пети Рогова!



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Работа кипит и вот уже первые успехи собранная плата цапа без входной части(трансформатор, ТТЛ формирователь) и выходной части - отвязка входа от земли через несколько секунд после подачи питания на цап с помощью реле, эту фичу увидел в пдэфке к выхлопу Пети Рогова!

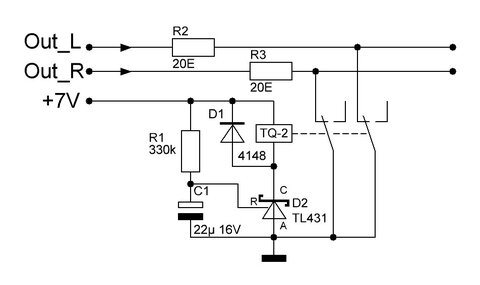

А про реле и землю поподробнее, плиз.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

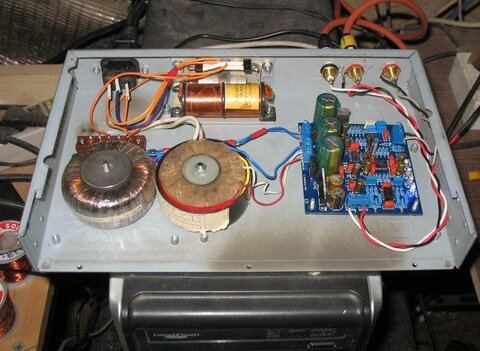

Всем привет. Сборка моего цапа окончена и отслушан он в течении двух суток. Играет замечательно. Отдельно отмечу большую детальность воспроизводимого материала на выходе по Назару. Также есть еще Нное количество плюсов в такой реализации. Первый это отсутствие потери диркой ТТЛ сигнала при включении различных электроприборов(На всех остальных реализациях такое было, хотя фильтры по 220В были сделаны) сдесь же стоят два тороидальных трансформатора, а в остальных Ш образные на них и думаю. Другой приятный момент - при програмном уменьшении громкости цап теперь не издает хрипящие-шипящие звуки на муз материале. Об это проблеме часто слышал, но так и не видел её решения. Ну и как всегда или почти всегда были проблемы с первым запуском, а именно первые 2 часа боролся - цап не видел цифровой сигнал, проблема таилась в зеркально нарисованном месте под ADM485, после её выпайки и запайки со стороны дорожек - всё запустилось как так и надо. По комплектухе не экономил. Трансформаторы торы 2*9В, 2*15В мощностью 15Вт каждый. Реле на выходе Panasonic TQ-2, хотя разницы какое реле использовать нету. Разьемы заказывал в Киеве позолоченная медь высокой очистки с фторопластовой изоляцией между центальным и корпусным выводом. В блоке питания использованы диоды SF-18 шунтированные плёнкой 10нФ, конденсаторы фильтра набранные батареей низкоимпедансных конденсаторов Jamicon(1000мкФ 16В) и Capxon(1000мкФ 25В). Стабилизаторы 7805, 7906, 7915 - моторолла, LM317/337 - ON Semi - бывшая моторолла. Микросхема цапа как и говорилось китайский фейк, но отлично работающий и держащий ноль на выходе. Об плавающем нуле узнал от одного опытного товарища, он то и обьяснил дополнительную разницу между выборками 1541, 1541А, 1541АS1, 1541АS2 и т.д. На выхлопе AD844 + NE5534(пока что обычные якобы от TI, но потом хотел бы поменять на signetics). Конденсаторы в I/U Siemens, Epcos, Wima и какие то итальянские. Резисторы прецизионники C2-29. По поводу схемы задержки подключения входа к выходу цапа. Идею я почерпнул в схеме к выходу Пети Рогова, но там было только реле со входящими и выходящими сигналами, а цепей управления не было. Мне давно думалось как убрать эти неприятные уху и усилителю переходные процессы в цапе. Тот участок схемы меня и подтолкнул. Принцип довольно прост: в отключенном состоянии выход цапа замкнут на землю, при включении цапа идет задержка на включение реле порядка 3х секунд - потом реле просто отключает выход от земли. Выключение происходит моментально, разрыв питания катушки реле заведен на свободную Н.О. группу контактов кнопки питания. И в итоге мы получаем полное отсутствие переходных процессов у нас в ушах)))) Схему прикалываю. Желаю всем творческих успехов!



Изменено пользователем gutman

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость PROtoTYPE

Красота !!!!!!Молодец,а схемка будет или нет.



Замечание от Модератора.

Тезка, совсем не обязательно цитировать полстраницы текста, чтобы вставить свой короткий ответ, которого на фоне цитаты и разглядеть не просто.

В следующий раз, постарайтесь быть аккуратнее. TANk

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Схемы как таковой нет. Но будет интерес - будет схема и печать. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Здорово получилось. :smile:

Схему и печатную плату тоже интересно посмотреть. Лучше всего если оформить все эти материалы в виде статьи на портале. :smile:

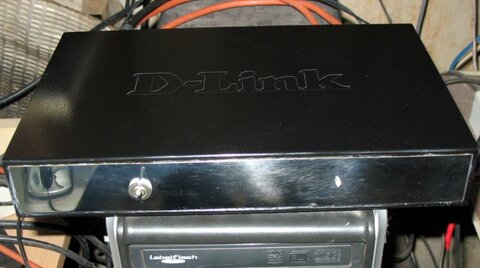

ЗЫ! Какой то уж очень знакомый корпус, где то я такой уже видел .

И начинка похожа. :smile:







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость torip3ng

Интересует как Костя избавился от сбоя TTL. А то наболевшая тема :smile:

Костя скажи как?:smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Он же написал.

Первый это отсутствие потери диркой ТТЛ сигнала при включении различных электроприборов(На всех остальных реализациях такое было, хотя фильтры по 220В были сделаны) сдесь же стоят два тороидальных трансформатора, а в остальных Ш образные на них и думаю.

Кроме того, наверное свою роль сыграл и полностью железный корпус и фильтр по питанию, ну и запас по мощности на трансформаторах.

На том же Голдсмиче у меня регулярно были зависания при включении/выключении мощной нагрузки, включенной в одну розетку с ним.

После замены штатного трансформатора на 60Вт тор (ну не было под руками меньшего) - проблема исчезла.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
