Рекомендованные сообщения

Гость bubi


Звучание лучше , элементарная база на порядок дешевле.

Приемник заменить на ДИР 9001 , обвязка по даташиту.



Там у вас одни трансы 1:15 долларов на 300 потянут .

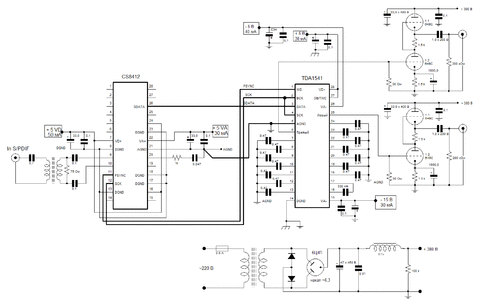

Схема выдрана из гугла , слишком спорная.

В СРПП слишком мало Еа ,с пентодом без стабилизации второй сетки звучание непредсказуемо.

Изменено пользователем bubi

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Здравствуйте. Как нельзя кстати, наткнулся на эту ветку.

Есть мысль "скрестить" сервопроцессор CXD 2587Q с каким нибудь ЦАПом. Не могу сказать что этот "дискмэн" настолько плох, что проигрывает одноклассовым ДВД плеерам, но все-таки, хочется большего. Аппарату уже 11 лет, так что можно сказать, что он бесплатный и хоть какая-то платформа для опытов. Собственно интересует подключение ЦАП по I2S. Аппарат имеет оптический выход, но это на крайний случай. Есть ли смысл брать за основу TDA 1541? На сколько результат может быть оправдан? Подозреваю, что тут без "бубна" не обойтись. CXD 2587Q вроди как данные в RJ выдает.

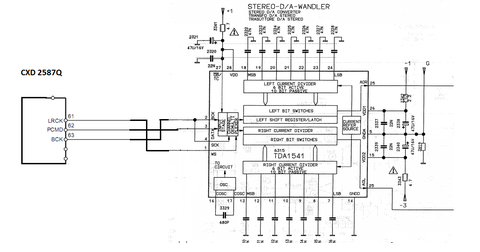

Тут, собственно, мысль в иллюстрации.


Изменено пользователем kastet780

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mosfet

Получилось перехватить CS8414 и точно не китаёзную TDA1541A. Годится ли I/U на резисторе + фильтр на OPA2134? В таком случае есть вопрос с быстродействием ОУ?

P.S. Для ламп нет подходящего силового трансформатора и места это всё займёт целый воз.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Получилось перехватить CS8414 и точно не китаёзную TDA1541A. Годится ли I/U на резисторе + фильтр на OPA2134? В таком случае есть вопрос с быстродействием ОУ?

P.S. Для ламп нет подходящего силового трансформатора и места это всё займёт целый воз.

на резисторе не лучший вариант.

Как минимум для снижения шумов и искажений номинал резистора должен быть не больше 47 Ом (если правильно помню)

В начале топика есть варианты преобразователя, на портале есть цикл статей "Поделки начинающего цапостроителя", варианты схем можно найти и там.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mosfet

Спасибо, знаю про номинал резистора и в первый раз будут оперы, в статьях есть идеи. Из статьи следует, что не самые быстрые оперы годны в дело и при этом же в этой ветке написано, что NE5532 не о-очень и OPA2134 не лучше. Остается только услышать что получится.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всем привет! Вообщем пока я строил грёзы на счет AD1862, звонит товарищ и грит что помер у него старый плеер филипок и у него теперь появилось 2 микросхемы TDA1541A и не мог ли я за вознаграждение в виде одной из этих микросхем слепить ему дак! Я ж - естесссно)))) Теперь же рою носом и собираю всё на этого зверя. I/U по даташину на одном опере пойдет? Особых возражений нет? На место опера думается AD811 или AD844. На месте цифрового приёмника будет DIR9001. По поводу питания есть вопрос, а что если я через феритовую бусинку кину +5В от стаба для DIR9001 к 28ой ноге TDA1541A?!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Всем привет! Вообщем пока я строил грёзы на счет AD1862, звонит товарищ и грит что помер у него старый плеер филипок и у него теперь появилось 2 микросхемы TDA1541A и не мог ли я за вознаграждение в виде одной из этих микросхем слепить ему дак! Я ж - естесссно)))) Теперь же рою носом и собираю всё на этого зверя. I/U по даташину на одном опере пойдет? Особых возражений нет? На место опера думается AD811 или AD844. На месте цифрового приёмника будет DIR9001. По поводу питания есть вопрос, а что если я через феритовую бусинку кину +5В от стаба для DIR9001 к 28ой ноге TDA1541A?!

AD844 считается "классикой жанра" для TDA1541.

А питание в идеале должно быть раздельное.

Хотя и через бусинку работать будет :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mosfet

Ещё вопрос, правда по CS8414. У этой микросхемы есть какая-то аналоговая земля можно её через ферритовую бусину подцепить к цифровой земле этой микросхемы? Дроссели под руку не попадаются.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Ещё вопрос, правда по CS8414. У этой микросхемы есть какая-то аналоговая земля можно её через ферритовую бусину подцепить к цифровой земле этой микросхемы? Дроссели под руку не попадаются.

Все земли должны быть соединены!

По рекомендациям - в одной точке блока питания.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mosfet

Это справедливо для LM1875 к примеру, а тут же больше вопрос распространения помех. Надеюсь, что бусина прокатит. По идее там одна цифра и вспомогательные цепи, какой там аналог - большой вопрос.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Валерий, вот искал вариант выхлопа для 1541 и несколько раз натыкался на выхлоп Назара. Заинтересовался. Но почему другие номиналы указаны в скобках?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Валерий, вот искал вариант выхлопа для 1541 и несколько раз натыкался на выхлоп Назара. Заинтересовался. Но почему другие номиналы указаны в скобках?

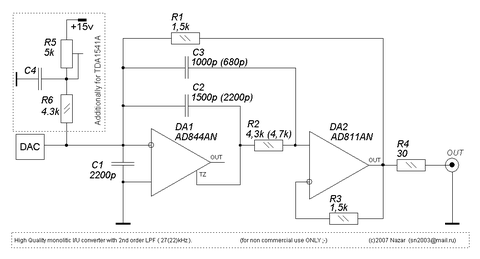

На сколько я понял, в скобках приводятся номиналы для другой частоты среза фильтра 27 и 22 кГц


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
