Усилители Нельсона Пасса Zen V4 и Zen V9

Рекомендованные сообщения

Гость itsmagic

Подскажите, пожалуйста, а есть ли какие-нибудь рекомендации по трансформатору?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vmkonoplev
Подскажите, пожалуйста, а есть ли какие-нибудь рекомендации по трансформатору?



В моем варианте на каждый канал около 800Вт габаритная мощность. Для класса А габаритную мощность транса нужно брать в 3-4 раза больше чем потребляется схемой (в нагрузку 50Вт, кпд=20%, схемой потребляется 250Вт, габаритная мощность транса 750-1000Вт). Иначе транс будет греться и шуметь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость itsmagic

А печатные платы Вы рисовали сами или заказывали где-то?

Где можно заказать рекомендуемые комплектующие?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vmkonoplev
А печатные платы Вы рисовали сами или заказывали где-то?

Где можно заказать рекомендуемые комплектующие?



Схема простая, можно обойтись без печатной платы и делать навесным монтажом. Я делал и вариант с печаткой (рисовал сам) и навесным. Детали добывать сравнительно трудно, на качество особенно влияют электролитические конденсаторы и пленочники в шунтах. В идеале нужны Elna Cerafine, можно Elna Silmic и другие рекомендуемые на форумах типы. Печатку имеет смысл делать когда уже собран комплект деталей. В принципе можно начать с любыми деталями, а потом апгрейдить по мере приобретения более качественных. Так было в моем случае, заменил конденсаторы на печатных платах уже третий раз.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость andreim
Детали добывать сравнительно трудно, на качество особенно влияют электролитические конденсаторы и пленочники в шунтах.

ВОПРОС ПО ДЕТАЛЯМ. А точнее где раздобыть LD1014, и сколько он может стоить? :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vmkonoplev
ВОПРОС ПО ДЕТАЛЯМ. А точнее где раздобыть LD1014, и сколько он может стоить? :smile:

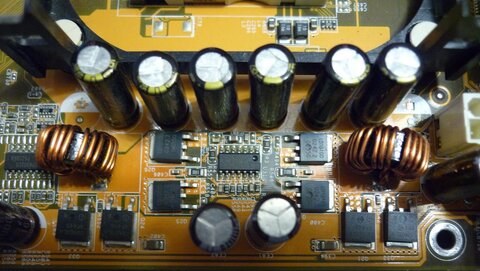

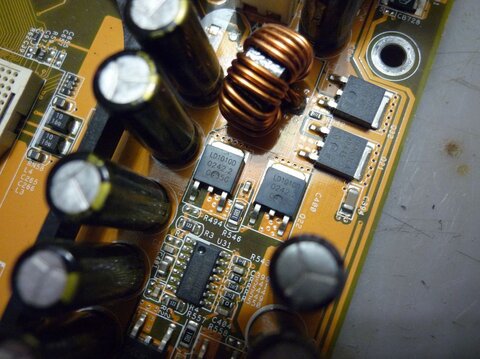

Можно выпаять с б/у материнской платы ASUS P4P800 или заказывать в Китае, Германии , на e-bay есть объявления и т.д.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость itsmagic

Вот, если кого-нибудь интересует, то тут можно заказать. (Сам я не заказывал)

www.tech-diy.com/Store/CloneKits.htm

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vmkonoplev
Вот, если кого-нибудь интересует, то тут можно заказать. (Сам я не заказывал)

www.tech-diy.com/Store/CloneKits.htm



В этом наборе у меня вызывает сомнение С9 33пФ (будет сильно заваливать фронт меандра, у меня отлично работает с 15пФ), и крупный электролит С1 15000мкФ будет не лучшим решением для звука. Шунтирующие полипропиленовые тоже лучше применить большей емкости, например 30мкФ. LD1014 (4 шт) я выпаял с б/у материнки ASUS P4P800, которая обошлась мне в 10 у.е.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость bumbox

Почитываю ветку с интересом, но вот не увидел ни слова о предварительном усилителе что вы используете, как-то вы громкость регулируете. А это важный момент, на мой взгляд. Пред может испортить звук посерьёзнее чем тип выходного конденсатора. Да и в источнике (CD- проигрывателе) если заглянуть внутрь, можно увидеть на выходе электролитик за две копейки, вот и стоят последовательно в тракте, этот электролитик и Multi Cap за 16 USD на входе усилителя. Я конечно всё утрирую, но без конструкции преда ваша ветка, по крайней мере для меня, выглядит не серьёзно. Я не просто критикую, я за логичное развитие этой веточки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vmkonoplev
Почитываю ветку с интересом, но вот не увидел ни слова о предварительном усилителе что вы используете, как-то вы громкость регулируете. А это важный момент, на мой взгляд. Пред может испортить звук посерьёзнее чем тип выходного конденсатора. Да и в источнике (CD- проигрывателе) если заглянуть внутрь, можно увидеть на выходе электролитик за две копейки, вот и стоят последовательно в тракте, этот электролитик и Multi Cap за 16 USD на входе усилителя. Я конечно всё утрирую, но без конструкции преда ваша ветка, по крайней мере для меня, выглядит не серьёзно. Я не просто критикую, я за логичное развитие этой веточки.



У Зен9 входное сопротивление около 10кОм, отсюда соответствующие требования к преду, для некоторых ламповых предусилителей такая нагрузка уже может быть проблемой. Качество звука Зен9 обеспечивает очень высокое, ставить его в систему с дешевыми плеером и предом нет смысла. В моей первой системе стоял плеер Marantz 5001SE, неплохой плеер за 500у.е., но это не та категория звука, котрой соответствует Зен9. Пробовал предусилитель NAD C162, это вообще отстой, прозрачность и микродетали убивает полностью. Сейчас у меня плеер Shanling CD T1500 и пред Parasound JC2, акустика Paradigm Studio 100 v4. В этой системе слабое звено сейчас акустика, более дорогие колонки дают определенное улучшение. Хотя если этого не попробовать, звук кажется пределом мечтаний.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость bumbox

Да пред у вас убойный, но для многих это не вариант. Я бы хотел сделать акцент на том, что на этот вход не повесишь регулятор громкости, как на большинство усилителей. Пред нужен очень мощный, в смысле прокачки нелинейной входной ёмкости и при этом качественный (а иначе нам не надо). И вот здесь, как мне кажется, затык. Путёвых конструкций раз, два и обчёлся, да и они со своими болячками. То есть если рассматривать, устраивающий нас по качеству, пред и Зен9, как единое целое, не такая уж и заманчивая и простая схема получится. К сожалению.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vmkonoplev
Да пред у вас убойный, но для многих это не вариант. Я бы хотел сделать акцент на том, что на этот вход не повесишь регулятор громкости, как на большинство усилителей. Пред нужен очень мощный, в смысле прокачки нелинейной входной ёмкости и при этом качественный (а иначе нам не надо). И вот здесь, как мне кажется, затык. Путёвых конструкций раз, два и обчёлся, да и они со своими болячками. То есть если рассматривать, устраивающий нас по качеству, пред и Зен9, как единое целое, не такая уж и заманчивая и простая схема получится. К сожалению.



Очень простой и качественный пред можно собрать например вот этот. У него коэффициент усиления 1, у Зен9 около 5, поэтому надо будет учесть чувствительность акустики и возможно коррекцией резистора в обратной связи (с выхода на вход) повысить коэффициент усиления Зена.

FirstWatt_B1_Buffer_Preamp.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
