Рекомендованные сообщения

Гость vmkonoplev
Никак. Впрочем выхода нормальной звуковой карты по идее должно хватить. До 2В как бы. А так корректор или преамп.



Варианты зависят от того, с какого качества звуковой карты предполагается брать сигнал. Если звуковая карта хотя бы уровня Juli или выше, то связываться с А-классом имеет смысл, если нет - то логично делать на LM3886. Качественный внешний цифро-аналоговый преобразователь "рулит" еще лучше, однако в этом случае тоже не рекомендуется регулирование громкости через софт, лучше аппаратный регулятор.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vmkonoplev

Прилагаю фото обсуждаемого Zen V9


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Он...это...который? Внизу :smile: ? В середине? Mille pardons! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vmkonoplev
Он...это...который? Внизу :smile: ? В середине? Mille pardons! :smile:



Который внизу, конструктив стерео-мощника, как уже писал выше, конструктив считаю неудачным, однозначно для класса А советую делать моноблоки. Однако, более приятные по конструктиву моноблоки Zen V4, по звуку пока не способны вытеснить его с занимаемого места.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vmkonoplev

Для читающих на английском, может представлять интерес интервью с одним известным разработчиком усилителей, обсуждает вопросы влияния конденсаторов, класса А и т.д.

Прилагаю ссылку



www.parasound.com/pdfs/JCinterview.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vmkonoplev

При одинаковых трудозатратах на изготовление Zen V4 и Zen V9 возникает логичный вопрос, какую версию строить. Зарубежные самодельщики обсуждали этот вопрос на форуме DIYAUDIO. Прилагаю ссылку.



www.diyaudio.com/forums/showthread.php?postid=856862



Я тоже отдал предпочтение Zen V9, несмотря на менее удачный конструктив. При близких по качеству высоких, средние и низкие частоты Zen V9 звучат лучше.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vmkonoplev
Уважаемый vmkonoplev, написал Вам в Личку на портале по поводу ZEna.



Учитывая практику коллективных заказов на форуме, нет ли возможности заказать радиаторы ориентировочно 400х200х70 мм ?

По-моему, радиаторы - это проблема номер 1 как для мощных усилителей в классе а/б, так и для конструкций в классе А.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vmkonoplev

Выкладываю измеренные зависимости от частоты активной и реактивной составляющих входного импеданса имеющихся у меня экземпляров Zen4 и Zen9. На выходе была подключена активная нагрузка 5,1Ом. Начиная с 5 кГц растет емкостная составляющая импеданса, хотя усилители инвертирующие и по теории операционных усилителей характер входного импеданса для инвертирующего включения должен быть индуктивным.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vmkonoplev

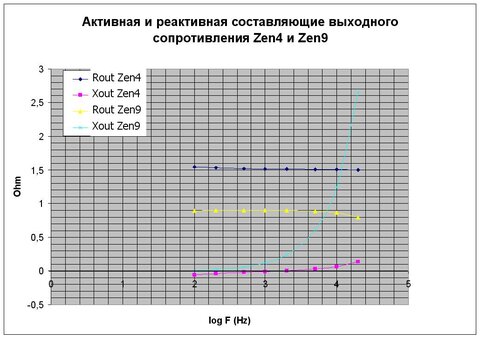

Это измерения выходного импеданса Зен4 и Зен9 в зависимости от частоты, вход закорочен, измеритель иммитанса Е7-20 подключался напрямую к выходным клеммам усилителей. У Зен4 реактивная составляющая меньше и меняет характер с емкостного на индуктивный. У Зен9 реактивная составляющая имеет индуктивный характер и существенно возрастает (до 2 Ом) при 20 кГц. Активные составляющие выходного импеданса изменяются незначительно.

Интересно получить подобные измерения для лампового однотактника.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость filosoff
Это измерения выходного импеданса Зен4 и Зен9 в зависимости от частоты, вход закорочен, измеритель иммитанса Е7-20 подключался напрямую к выходным клеммам усилителей. У Зен4 реактивная составляющая меньше и меняет характер с емкостного на индуктивный. У Зен9 реактивная составляющая имеет индуктивный характер и существенно возрастает (до 2 Ом) при 20 кГц. Активные составляющие выходного импеданса изменяются незначительно.

Интересно получить подобные измерения для лампового однотактника.

Вот и один из "секретов"хорошего звука! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vmkonoplev

Секрет хорошего звука пока никому не известен, и нет однозначной связи между измеряемыми характеристиками усилителя и теми особенностями звука, которые делают его high-end. Однако, приблизиться к high-end легче на основе более простой малокаскадной схемы, чем на основе сложной и многокаскадной. Эта точка зрения, на мой взгляд, подкрепляется тем, что схемотехническими решениями невозможно исправить многие неидеальности пассивных компонентов (например влияние диэлектрической абсорбции в конденсаторах, проводах и т.д.), а уровень high-end - это в том числе применение элитных компонентов.

Правильным направлением считаю модификацию малокаскадных схем таким образом, чтобы без потери их достоинств приблизиться по мощности и отдаваемым в нагрузку максимальным токам к мощным многокаскадным схемам.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость filosoff
Секрет хорошего звука пока никому не известен, и нет однозначной связи между измеряемыми характеристиками усилителя и теми особенностями звука, которые делают его high-end. Однако, приблизиться к high-end легче на основе более простой малокаскадной схемы, чем на основе сложной и многокаскадной. Эта точка зрения, на мой взгляд, подкрепляется тем, что схемотехническими решениями невозможно исправить многие неидеальности пассивных компонентов (например влияние диэлектрической абсорбции в конденсаторах, проводах и т.д.), а уровень high-end - это в том числе применение элитных компонентов.

Правильным направлением считаю модификацию малокаскадных схем таким образом, чтобы без потери их достоинств приблизиться по мощности и отдаваемым в нагрузку максимальным токам к мощным многокаскадным схемам.

Однозначной связи нет(т.к.нет исчерпывающей теории восприятия звука слуховым механизмом человека),но закономерности явно прослеживаются...,а для дальнейшего совершенствования малокаскадных схем-требуются более совершенные усилительные элементы,коих пока нет :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пожалуйста, войдите для комментирования
