Ламповый фонокорректор Комиссарова, Лаконик или ваш вариант?

[bedjamen]

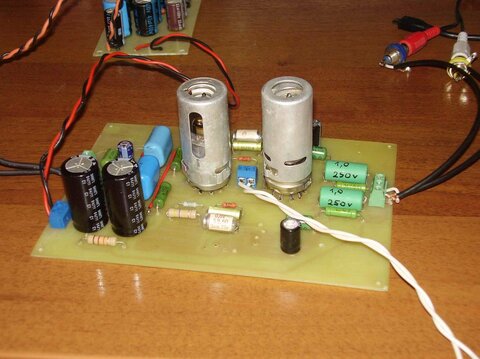

Вот что получилось. Пока не настроен. Но первые ощущения после включения такие. Коррекцию пока не выставлял, но баса я бы сказал слишком много, и еще недостаточно усиление под мой усь. (чуйка 1в). Далее пойдет процесс настройки. Пока как то так. :smile:

[bedjamen]

На максимальной громкости есть не большой фон, но это и не удивительно, так как накал был подан от лабораторного блока питания 12,5в . Сейчас занимаюсь перемоткой транса. 12 в у меня без средней точки, и блок питания будет на кенотроне 6Ц5С. (Вот еще бы кто нибудь макрос под плк8 нарисовал). А вот как увеличить усиление?. хочу попробовать 6Н2П, но пока блок питания в первую очередь. Тоже хочу развести на печатке.

[shaytan]

В первом каскаде (впрочем, и во втором тоже) можно еще попробовать есс85 - усиление по паспорту 55, накал чуть больше (435 мА) и цоколевка полностью совпадает.

[Гость Максим_В]

Нашел ошибку в цепи коррекции у себя. Исправил.Недоглядел

[Гость Максим_В]

Максим, не торопитесь,,,

В верхнем канале С2 сразу не "7" ногу второй лампы, а R4 непонятно где...

Есть такое дело . Но вроде все красивее получается.Старое все удалю.

[Гость Максим_В]

Палка о двух концах . Лучше подстраховаться с зазорами .



Блин ,никак не успокоится,вот изменил печатку .



Изменил печатку Все электролитические конденсаторы аксиальные ,ныне это не проблема .В архиве две платы,одна с обычным конденсатором С7 ,вторая с аксиальным.

[bedjamen]

Теперь мой черед. Полностью исправленная плата в архиве.





Лэйаут: 6Н23П.zip



Упустил из виду дроссель. После подключения дросселя фон исчез напрочь.



Немного не нравится коррекция.

Помогите рассчитать правильную коррекцию!

[bedjamen]

При данных номиналах цепочки, слишком много баса, и маловато высоких частот

[Datagor]

Андрей, подписывать элементы нужно текстом на слое К1 (компоненты 1, верх).

Тогда мы бы всегда видели номиналы или позиционные обозначения - даже на экпортированных картинках или на готовых платах.



Какие именно номиналы вы поставили вместо переменных резисторов? (Лишив этим схему одной из основных заявленных фишек - регулирования АЧХ.) :wink:

[bedjamen]

Какие именно номиналы вы поставили вместо переменных резисторов? (Лишив этим схему одной из основных заявленных фишек - регулирования АЧХ.) :wink:

Четыре резистора взамен крутявчиков , это 50к. Реально могут быть другие номиналы. А по умному вообще перемычки

а заявленная фишка мне не нравится

Изменено 24 Августа, 2016 в 15:04 пользователем bedjamen

[Гость Максим_В]

может отсюда коррекция подойдет?

[Гость Максим_В]

Я не тот корректор Бокарева закачал.Хотел этот ,но ошибился
