Гость dimusl Опубликовано 23 Февраля, 2012 в 08:19 Жалоба Поделиться Опубликовано 23 Февраля, 2012 в 08:19 (изменено) Для П210 может не хватить базового тока,А вот транзисторы серий П4, П214, П215, П216, П217 вполне подойдут.Для расширения рабочей полосы частот нужно всего лишь подобрать выходные транзисторы с меньшим h21э Уважаемый Жан, с праздником! Ещё раз Вам спасибо за рациональную, качественную схему. Собрал уже три платы, буду делать остальные для триампинга. Посмотрите, пожалуйста, мой предыдущий пост (№ 125), я его изменил. Спасибо! С уважением - Дмитрий Изменено 23 Февраля, 2012 в 08:21 пользователем dimusl Ссылка на комментарий Поделиться на другие сайты Поделиться

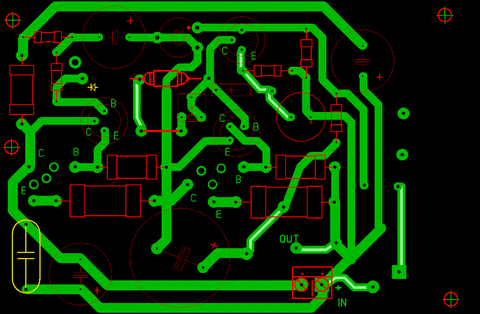

Гость bashka7871 Опубликовано 17 Апреля, 2012 в 10:56 Жалоба Поделиться Опубликовано 17 Апреля, 2012 в 10:56 Доброго времени суток,дорогие форумчане! Ваяю герм.усил-ль по схеме Жана.В процессе возник вопрос - можно ли в блок питания поставить диоды Д304 вместо 305-х? Имеются трансформаторы ТАН 1(2шт),можно на них сделать БП?Хотелось бы на каждый канал свой БП.Там как раз вольт 35 можно набрать,при 0,8 А. Ещё просьбочка будет - нарисовал плату,но не уверен,что правильно.Дорогие ГУРУ,гляньте на досуге...Заранее благодарю. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость glc Опубликовано 17 Апреля, 2012 в 12:10 Жалоба Поделиться Опубликовано 17 Апреля, 2012 в 12:10 (изменено) а вот П217можно ли заменить на 1Т901Б, из силовых германиевых только такие есть Транзисторы 1Т901А,Б - ВЫСОКОЧАСТОТНЫЕ, МОЩНЫЕ, ПЕРЕКЛЮЧАТЕЛЬНЫЕ. Применить можно, но с осторожностью - легко самовозбуждаются и могут мгновенно выйти из строя. Можно переход Э-Б зашунтировать небольшой емкостью, примерно 100-220 пФ, ЖЕЛАТЕЛЬНО НЕ КЕРАМИЧЕСКОЙ. Изменено 17 Апреля, 2012 в 12:53 пользователем glc Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость dimusl Опубликовано 17 Апреля, 2012 в 13:48 Жалоба Поделиться Опубликовано 17 Апреля, 2012 в 13:48 (изменено) ... нарисовал плату,но не уверен,что правильно.Дорогие ГУРУ,гляньте на досуге...Заранее благодарю. Уважаемый bashka7871, я собрал десяток таких схем (вместе с макетами). Напоминаю: Жан считает, что печатки ухудшают звук. И В. Корниенко делал свои усилки по данной схеме не на печатках. Я делаю так: беру рисунок печатной платы, напечатанный на принтере, укрепляю его на текстолите (нефольгированном) и по рисунку делаю монтаж обычным медным проводом диаметрами по 0,5 и 1,5 мм. Ну, и выводы деталей использую по максимуму. Рисунок использую такой: на нашем форуме раньше выкладывали печатку под выходники ГТ806, я её немного переделал. Переделка: убрал первый каскад (его в оригинальной схеме нет) и добавил контакты для С обр. связи. Везде, где надо подпаивать внешние проводники (к диодам, к выходным транзисторам и проч.) втыкаю штырьки медные ∅ 1,5 мм, сплюснув их кончик пассатижами и загибая с лицевой стороны. Рисунок проверен многократно. Прикладываю. Удачи! С уважением - Дмитрий Кондёр обр. связи паяется на крайние правые контакты (штырьки), с R обр. связи я его соединяю изолированными проводниками прямо поверх других. Печатка_Цихис_806.doc Изменено 2 Мая, 2012 в 08:03 пользователем dimusl Ссылка на комментарий Поделиться на другие сайты Поделиться
FOLKSDOICH Опубликовано 17 Апреля, 2012 в 17:04 Жалоба Поделиться Опубликовано 17 Апреля, 2012 в 17:04 Файлы lay надо архивировать. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость dimusl Опубликовано 17 Апреля, 2012 в 17:09 Жалоба Поделиться Опубликовано 17 Апреля, 2012 в 17:09 Файлы lay надо архивировать. Спасибо, я не знал. Сделал иначе - перевёл в GIF. Ссылка на комментарий Поделиться на другие сайты Поделиться
FOLKSDOICH Опубликовано 17 Апреля, 2012 в 17:12 Жалоба Поделиться Опубликовано 17 Апреля, 2012 в 17:12 Вот вариант печатки, схемы почти одинаковы, доработать - копейки. Аккорд_001.rar Ссылка на комментарий Поделиться на другие сайты Поделиться
Yamazaki Опубликовано 18 Апреля, 2012 в 15:46 Жалоба Поделиться Опубликовано 18 Апреля, 2012 в 15:46 dimusl возьмите _https://rghost.ru/37649729 Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость dimusl Опубликовано 19 Апреля, 2012 в 13:48 Жалоба Поделиться Опубликовано 19 Апреля, 2012 в 13:48 dimusl возьмите _https://rghost.ru/37649729 Спасибо, Сергей! С уважением - Дмитрий Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость Denton Опубликовано 18 Мая, 2012 в 20:24 Жалоба Поделиться Опубликовано 18 Мая, 2012 в 20:24 Вечер добрый, собираю схему Жана https://forum.datagor.ru/index.php?s=&s...ost&p=85743. Не подскажет кто, можно заменить слюдяные конденсаторы КСО или СГМ в виду отсутствия в достаточном количестве на К31-10 меньшей емкости, параллельно соединив 2 для получения 10 нф, или одним К31-11-3Г на 10 нф . Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость victors Опубликовано 18 Мая, 2012 в 20:44 Жалоба Поделиться Опубликовано 18 Мая, 2012 в 20:44 Алексей, Сначала возьмите конденсаторы из любого имеющегося материала диэлектрика, только правильной ёмкости. Соберите схему, настройте с имеющимися конденсаторами. Потом, если всё работает с устраивающим Вас качеством, нагревайте эти, не соответствующие требуемым, конденсаторы паяльником, слегка, и слушайте, как изменяется звук. Если сильного ухудшения нет (при том, что ёмкость наверняка уйдёт), поставленные конденсаторы можно оставить. Если у Вас есть осциллограф и генератор, включите собранный УМ на реальную нагрузку, нагревайте усилитель (весь)феном и смотрите, изменяется ли форма сигнала и тон звука. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость jiner Опубликовано 23 Мая, 2012 в 20:28 Жалоба Поделиться Опубликовано 23 Мая, 2012 в 20:28 Спасибо, я не знал. Сделал иначе - перевёл в GIF. Здравствуйте) а можно печатку в lay формате а то гиф фотошопить что с нуля нарисовать) Спасибо) Ссылка на комментарий Поделиться на другие сайты Поделиться
