Организация рабочего места!

Рекомендованные сообщения

Прибор под столешницей это усилитель стерео на TDA7294. Ему там самое место и не жарко.

Зачем Вы спрятали под стол, такой красивый, белый усилитель?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость chagoo
Зачем Вы спрятали под стол, такой красивый, белый усилитель?

OFF

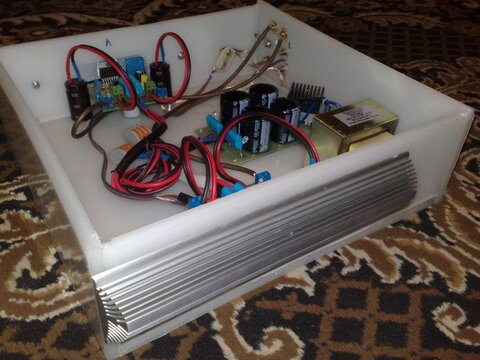

В столе ниша как раз по высоте усилителя. Надо погромче/тише сделать -потянул руку к пузу и крути себе наздоровье. Еще поставить особо некуда было усилитель ентот. И чего вы в нем красивого нашли... хотя со стороны виднее, я то уже привык. Вот как красиво выглядел этот усилитель раньше (когда только родился на свет - я им тогда аж любовался) :smile:

post-3876-1292880579_thumb.jpg post-3876-1292880710_thumb.jpg


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
И чего вы в нем красивого нашли...

БЕЛОГО цвета!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость chagoo
БЕЛОГО цвета!

Просто я привык уже и не замечал этого, в смысле что белый цвет усилителя это оригинально и красиво. А еще понасмотришься какие люди корпуса делают самодельные, после таких красавцев свой очень обычным кажется. :smile:

Изменено пользователем chagoo

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mik0la

chagoo - красивое у Вас рабочее место , я скоро выложу фотографии своего столика.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Вот ! Пожалуйста ! Так удобнее ??? :smile: :smile:

Да простит меня chagoo . Хотя ему наверное так лучше. :smile:

Вот это мне понравилось. Приборчики, прям как на работе! застелил фанериной, прикрутил тиски и вперед!

А я вот ни как коту место не могу освободить на столе где паяяю, но он компенсирет себе возле домашнего компа.


Изменено пользователем segun

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость puntus

Из этой ветки узнал, что являюсь счастливым обладателем "тещиной комнаты :smile: " Вот мое царство, отвоевал себе чулан, туда доступ только по пропускам






Изменено пользователем puntus

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость chagoo

segun, долго пытался понять, что в вашей фотографии не так: взгляд котяры, россыпь деталюх, схема, свежевытравленные платы - просто завораживает и все тут. В целом удачное фото на мой взгляд.

Изменено пользователем chagoo

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

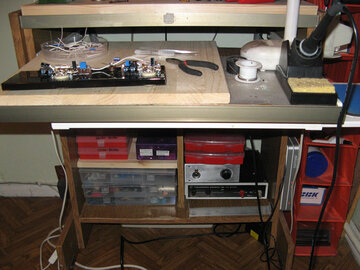

Вот мой рабочий "уголок". В прошлом - компьютерный стол. С возвратом увлечения радио решился и продал "большой" компьютер, а столик немного переделал. Еще не совсем закончил переделку. Нужны всякие подвесные баночки-контейнеры. Находится на кухне, поэтому стараюсь убирать почаще - иначе неудобно, когда друзья-знакомые в гости приходят. "Тяжелые" работы (сверловка, резка металла) выполняю на раскладном верстачке.





Изменено пользователем Роман

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Роман, хорошо устроился.

И начинает складываться впечатление, что на рабочем месте радиолюбителя Кот - такая же неотъемлемая деталь как и паяльник :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Роман, хорошо устроился.

И начинает складываться впечатление, что на рабочем месте радиолюбителя Кот - такая же неотъемлемая деталь как и паяльник :smile:

Александр, с наступившим Новым Годом!

Кот - это да! Относительно недавно взяли его, меньше месяца назад. И он уже вовсю контролирует процесс! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость saloed

Про организацию самого рабочего места, ничего полезного не посоветую, ибо у самого бардак (и не будем лукавить, это называется именно так :smile: )

Но тем не менее очень полезным, в условиях ограниченного пространства использовать вместо стула или табуретки такой замечательный элемент мебели как "ТУМБАРЕТКА" - штуковина, наподобии рыбацкого ящика, помимо функций сидячего места сие замечательное приспособление яляется еще и вельми вместительным ящиком под разного рода инструмент (дрель лобзик болгарка) и крупногабаритные сокровища типа трансформаторов и детелей корпусов.

На фотографиях достаточно страшненькая реализация (сделано из ДСП и линолеума оствшегося после ремонта) но при желании можно сделать и более эстетично.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
