Организация рабочего места!

Рекомендованные сообщения

Гость gentos

spb-nik. Заметил у вас на столе интересный транс, куда такой собираетесь применить, если не секрет?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость spb-nik

Пока просто опыты по ИБП.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость tecno_maniak

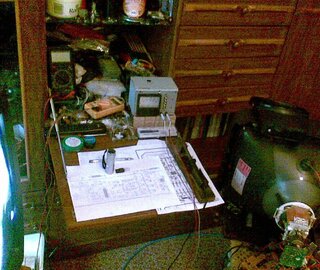

я вопрос решил так.есть у меня сервант и тумбочка.нашел старую дверь,вытащил стекла из серванта и соеденил дверью сервант и тумбочку.на серванте поместились тетрадки и прочая нечисть для учебы,здоровенный ламповый осцилограф и еще куча барахла.собираюсь делать еще полку чуть выше стола и делать свет нормальный ато лампа дневного света мало что дает....ко всему прочему на этом рабочем месте щас лежит разобраный монитор на ремонте и еще остается море места.


сори фотка с телефона

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость smarold

Да-а-а.., почти у всех бардак, но краси-и-во! И поучительно. hippo64, Ваш джокер обязательно приму на вооружение в новой квартире, на самом деле просторно получается.

Изменено пользователем smarold

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vladgor
До ума доведите, я уже выдохся, можно всякие откидные штучки делать.Отсутствие женщины в дому, конечно нервы бережет...



Изготовил себе из старого шкафа уголок - жене понравился .Что из этого вышло...

Сейчас эксплуатирую стенку в зале ...



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость wzgick

Временно у тещи отвоевал уголок, тесно, но попаять можно :smile:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость klon_kz

Может кому пригодится. При отсутствии сварки можно и в домашних условиях сделать многоэтажные полочки, в своё время оборудовал под себя рабочее место на службе. Как правило все столешницы мы делаем из ДСП!?!?, либо берём что то от старой мебели!!!. Достаточно иметь 4-6 металлических обрезков труб по паре метров и материал для полок. В полках, столешнице "пером" по дереву по 4 углам(по желаемому или как позволяет конструктив) высверливаются отверстия по диаметру имеющихся трубок. В заготовленных трубках на нужной высоте просверливаются сквозные отверстия ( в них вставляются штифты) и вся конструкция собирается как этажерка.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Внесу и я свои пять копеек... Согласен, каждый раз класть каждый проводок/ответку на место, что-то где-то искать - порой такое действие вгоняет в ступор на пару секунд...


Изменено пользователем althair

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость sayron

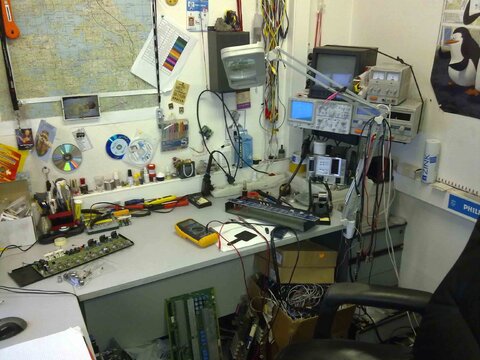

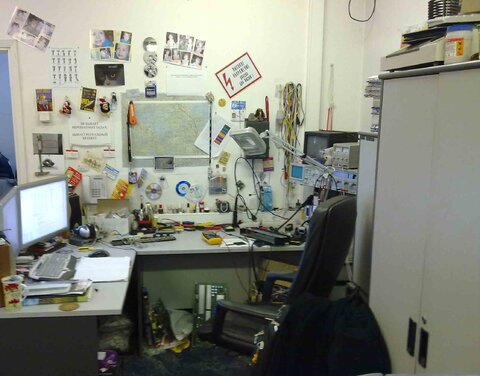

Вот мой беспорядок на работе, половина изм. приборов на стол не влезла, стоит в шкафу слева, когда надо, тогда за ними и ныряю, дома пока не кочегарю по причине глобального ремота, а так огромная лоджия в моем распоряжении, там хоть два таких рабочих места можно организовать :smile:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость klon_kz

Есть ещё одна простенькая технология для полочек.Если можно просверлить стену и не видно было крепления , я делал так. Брал стальные прутки ∅ 8-10 мм, прикидывал место на стене , размечал, засверливал на 5-10 см отверстия под пруток, забивал прутки в стену . В подготовленной полочке(как правило 18-20мм ДСП) по разметка штырей высверливал отверстия на глубину, чуть большую длины выступающих из стены стержней, выдувал стружку и аккуратно насаживал полочку на штыри. Дешево и красиво. Всегда можно выставить по уровню.Никаких тебе уголков, петель и ушек.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость grafgray

Хотел бы сфотать - но не буду - стыдно за срач

да и не вместится все в объектив



.... эх ... вот бы жить в частном доме, уж там я б заимел сарайчик

уж там вход был бы только по "приглашениям"

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
