Организация рабочего места!

Рекомендованные сообщения

Гость alvis

Добавлю свои "пятькопеек".

Если дом постройки начала семидесятых и ранее, газифицирован, то при организации трёхпроводной питающей сети по системе TN-C-S, установка ИС (изолирующего соединения) на ввод газа в квартиру ОБЯЗАТЕЛЬНА. При обрыве нулевого провода на вводе в здание или в трансформаторной подстанции эта маленькая, копеечная и не требующая значительных "заморочек" при установке деталюшка может спасти от большой беды. Проверено на личном (к сожалению) опыте - если бы не был в доме в это время (обед) - пожар, а то и взрыв был бы обеспечен.

В принципе, даже если дом более современный, а ИС отсутствует, то поставить его всё равно стоит.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость fh-92-u

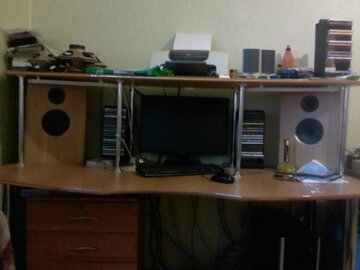

Ну поскольку компьютерный стол - это тоже рабочее место, тоже добавлю 5 копеек. Мой брат как-то отдал мне спинки от обычной полуторной кровати. Спинки - ламинированная ДСП, одна большая, другая поменьше. Я посмотрел на них и понял, что это почти готовый компьютерный стол, даже вырез для пуза имеется. Купил никелированные ножки и трубки, фланцы для трубок, собрал. Получился такой биплан времен первой мировой. Тумбочку заказывал отдельно. Вот, что получилось:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alvis

Вот так исхитряюсь я.

Стол поставить совсем негде.

Вот этот верстачок выручает - очень удобно и компактно.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость guntisk

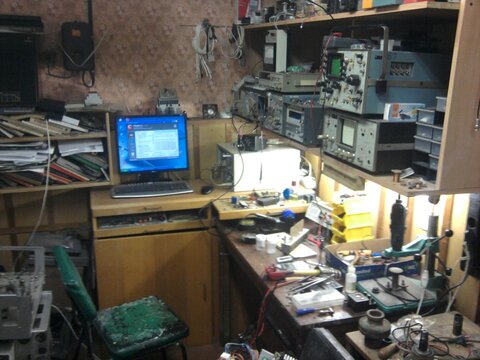

Мой паяльный уголок. :smile: На фото непопали два больших шкафа где хранятся детали и другие вещи. В той же комнате находится сверлильный, заточный и чпу станки. В мастерской за стеной (где Я издеваюсь над металлом) -два токарных и фрезерный.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость chagoo

Считаю, что показывая свое рабочее место логично указывать "это мое ДОМАШНЕЕ рабочее место", "это моя мастерская В ГАРАЖЕ" или "тут я тружусь НА РАБОТЕ" ибо не всегда это можно разобрать по увиденному на фото.

Вот тут _https://www.youtube.com/watch?v=AOgKYIpPicw можно посмотреть пример качественной организации рабочего места/пространства.







Покажите свое. Рабочее место китайца организовано, согласен, хорошо.



P.S. Не относящееся к теме обсуждения почистил. Всем предлагаю быть вежливее и терпимее друг к другу. TANk

Изменено пользователем Игорь (Datagor)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Хорошо иметь рабочее место, дома , в гараже, в мастерской.... а также дом , гараж , мастерскую...

А у меня нет рабочего места, нигде, живу в хрущевке, 2 комнаты. Рабочее место-где получиться.

Бывает на полу на кухне, бывает в комнате( если что сверлить и резать) а чаще на кухонном столе.

За собой убираю, стол в отличном состоянии.(не верите,пришлю фото)

Короче нет рабочего места. Вы меня не прогоните?? :smile: :smile:

Изменено пользователем dimonos

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость hsl

chagoo да красиво там все по ссылке, у китайца, или кто он там, и наверное удобно, вот только подчерпнуть мне например из этого нечего, хочется конечно так же, коробочки, все однотипные, станочки класные... ну дальше слюни пускать не буду, нету у меня такого и врядли будет, поскольку у них там может все это и стоит копейки, а у нас немеряно. А вот так сказать наши рабочие места, пусть там даже и бардак, посмотреть интересно, поскольку все как правило сделано из подручных матерьялов, можно какие то идеи и для себя подчерпнуть и даже осуществить. ИМХО конечно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость chagoo

Сергей (hsl), а я бы самое необходимое (пара отверток, кусачки, плоскогубцы маленькие - это так, к примеру) повесил бы на брелоки-ретрактoры самозатягивающиеся, как у этого азиата из видео.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alvis

Эти подвески единственное, что мне категорически не понравилось у нашего романтичного китайского соседа. За кусачками и пр. тянуться наверх - ИМХО, бред. К этим вещам так привыкаешь, что лежат они всегда на одном и том-же месте и сами в руку прыгают. Даже и не замечаешь, как.

А эти подвески сдохнут через пару дней работы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Мне прыгающие кусачки и ключ дрели тоже не понравились.А вдруг в глаз.Понравился отрезной станочек и вариант использования пылесоса.И маленькая табуретка увеличиваеться рабочее пространство (под столом)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость chagoo

А мне идея подвешивания инструмента на пружинных механизмах наоборот очень нравится. Так делают во многих автомастерских (не наших), на линии ручной сборки и отладки электроники и не только. Еще хочу стул на колесах (типа компьютерного кресла).

А эти подвески сдохнут через пару дней работы

Во-первых ретракторы бывают разного качества. Во-вторых кто нам мешает купить дешевый ретрактор и доработать его?

На видео у азиата предметы втягиваются в ретрактор не до конца. Можно ведь не навязывать узелочков как на видео, чтобы нить затягивалась полностью? И ничего тогда в глаз давать не будет :smile:

Все это нужно для того, чтобы избежать захламленности на столе. А когда что-то лежало, а теперь будет висеть - то к этому легко привыкнуть.

Изменено пользователем chagoo

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость hsl
Сергей (hsl), а я бы самое необходимое (пара отверток, кусачки, плоскогубцы маленькие - это так, к примеру) повесил бы на брелоки-ретрактoры самозатягивающиеся, как у этого азиата из видео.

Да есть некоторый инструмент который на мой взгляд мог бы быть в подвешенном состоянии, НО во первых, такое применение на мой взгляд допустимо для автоматического инструмента, типа шуруповерт, во вторых такое использование удобно при однотипных часто повторяющихся операциях, например на конвеере или чем то подобном, в третьих для использования инструмента таким образом должно быть достаточно места, чтобы оно висело там где надо, а не там где можно повесить, только по тому что больше некуда. А ручной инструмент, например отвертка, я с трудом представляю как ею пользоватся если она привязана, да хоть те же плоскогубцы или кусачки, бывает не просто подлезть ими кудато в труднодоступное место, а если они при этом будут норовить взмыть куда то вверх, мне представляется малоудобным. Но это все исключительно мое ИМХО, я его нивкоем случае никому не навязываю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
