Гибрид на 6Н23П и кт825

[Wal]

Получается резистор между базой и плюсом питания, а с каким сопротивлением и мощностью? Напряжение буду подбирать дополнительными отводами трансформатора.

Если будете играться питанием, можно резистором не загоняться.

Питание выше - выше ток.



С резистором хороший вариант получается, если вместо Дарлингтона использовать полевик.

Тогда резистором ток можно регулировать в широких пределах.



Так как ток через лампу милиамперы, то мощность резистора любая.

А номинал зависит от лампы, это мерить надо!

Я пробовал три лампы разных годов выпуска, у всех эмиссия разная и резисторы отличались в разы.

Так что готовый номинал вам никто не скажет!



Добавлено после раздумий:

О помехах. Да,40 кГц не слышно,но импульсный источник,как правило,дает богатый спектр гармоник,вот они могут быть слышны и вряд ли порадуют.Потребуется очень хорошая фильтрация,а результат спрогнозировать трудно. Конечно попробуйте,никто ведь не запрещает,потом поделитесь впечатлениями.

По вашему блоку питания-слабоват! 2А мало,на два канала потребление2.5А, поэтому минимум надо 3-3.5А,а ее лучше поболее,ампер на пять. Иначе сильная просадка напряжения под нагрузкой со всеми вытекающими.

Присоединяюсь!

Импульсный блок даёт весьма богатый спектр помех и по цепям питания и в виде излучения.

Всё это воздействуя на усиливаемый сигнал, качества не прибавляет.



Ещё Сони в середине 80-х пыталась делать усилители с импульсными блоками питания.

К концу 80-х таких моделей у них не стало. Наверное, не просто так?

Да и сейчас в нормальных ресиверах и усилителях, не говоря даже про Hi-End, импульсных БП не найти!!!

[Гость ol82]

Дроссель в оригинальной статье какой-то странный. 300 витков провода 0,3-0,5. По-моему, он сдохнуть должен через некоторое время от тока 2,5а. При сечении 0,5 допустимая нагрузка 1,26а. _https://ra4a.-мы не распространяем ссылки на [народ.ру]-/portal/Sprawka.html

Думаю засунуть 300в проводом 1,2мм на железо от какого-то сороковаттника.

Изменено 24 Февраля, 2010 в 19:30 пользователем ol82

[Гость arhon]

В оригинальной статье ни слова про 22В, 20ватт резюк, есть, судя по схеме и переменке в 14В, где там 22 вольта?. Может я чего то пропустил, но увеличением питаня особо мощности я не добился, только искажения увеличились, также я спрашивал о том есть ли смысл попробовать такую же лампочку, может та которая у меня не очень с эмиссией (усиливает примерно в 5 раз), но не отвнтил никто, может сейчас ответьте, пока форум активизировался.





Доброго времени суток всем. Как говорят хелп ми сос ми. Слушал я свой макет, получал на слух субъективно 3-5 советских Ват, и вот решил я проверить частотку, и очень огорчился. На вход задувал генератором 0.5В 100Гц, и оказалось что на выходе без искажений я получаю 0.5 вата. Дальше лезут искажения, и синусоида получается вверху более "острая" чем в низу, потом в верхней полуволне появляется срез. Хотя при звуковом сигнале громкость вроде бы достаточная, но осцил показал что электрические параметры не очень. Питание подал 20В. Потом еще заморочки с лампой. Поставил милиамперметр в разрыв между базой транзистора и лампой и более 0.23 мА я недобился подбором резистора. Нашел другую лампу там 0.34 мА, это в покое. Может всетаки лампа 6Н24П не подходит для этой схемы? Нашел сегодня пару 23тих, завтра переделаю макет. Просто получается на глаз коэфициэнт использования питания 1%. Потребляем 50 Вт а на выходе 0.5Вт. Есть ли смысл попробывать поменять транзюки, хотя транзистор вроде бы в режиме. Если не получиться выжать мощности, может попробую поставить между базой и лампой разделительный конденсатор и подам на лампу 150В, глядишь заработает. Прсто получается что транзисторная часть вроде как нормально работает, а вот лампа не очень. (Схема включена для того что бы увеличить чувствительность, транзистор на земле, лампа через 300Ом и зашунтирована кондером. Этот резистор я перебирал но ток на лампе практически не менялся )

[Wal]

В оригинальной статье ни слова про 22В, 20ватт резюк, есть, судя по схеме и переменке в 14В, где там 22 вольта?. Может я чего то пропустил, но увеличением питаня особо мощности я не добился, только искажения увеличились, также я спрашивал о том есть ли смысл попробовать такую же лампочку, может та которая у меня не очень с эмиссией (усиливает примерно в 5 раз), но не отвнтил никто, может сейчас ответьте, пока форум активизировался.



Цитата:

Дроссель фильтра питания Др1 содержит не менее 300 витков провода 0,3 - 0,5 мм, намотанных на железе от сетевого трансформатора габаритной мощностью 10-20 Вт. Отличный вариант - сгоревший трансформатор от китайского магнитофона, намотанный до заполнения. Сопротивление дросселя постоянному току 1-2 Ома. При расчёте и изготовлении сетевого трансформатора учтите падение напряжения под нагрузкой, в итоге мы должны получить на верхнем контакте R3 напряжение около 22 В. «Ленивый» вариант - приобрести готовый трансформатор -10+10 В 3 А и питать накал лампы через гасящий резистор 11,3 Ом 2 Вт. Диодный мост на ток 10-20 А.

[vovchik]

В оригинале указано,что лампочки требуют ПОДБОРА,т.к. работают в режимах,далеких от штатных и не каждая лампа в этой схеме "запоет",даже если она гарантированно новая и рабочая. Про 6н24п упоминаний в статье никаких,а вот 6н27п упоминается и упоминается не зря,она работает на 5+.

[Гость mailoff]

А 6н14п не получится применить? Номинальное напряжение на аноде 90 вольт, против 100 у 6н23п. Правда сетка одного из триодов соединена с экраном.

[Гость alexkri]

А 6н14п не получится применить? Номинальное напряжение на аноде 90 вольт, против 100 у 6н23п. Правда сетка одного из триодов соединена с экраном.

у них есть вроде штатный режим 28в на аноде должны пойти

(я 6н3п мучил тока 70в на аноде вроде ещё нормально дальше не в режиме надо перещитывать..)

[Гость arhon]

В оригинале указано,что лампочки требуют ПОДБОРА,т.к. работают в режимах,далеких от штатных и не каждая лампа в этой схеме "запоет",даже если она гарантированно новая и рабочая. Про 6н24п упоминаний в статье никаких,а вот 6н27п упоминается и упоминается не зря,она работает на 5+.



перпебрал 4 штуки 6н23П и только на одной ток был 0.45мА (там где на базу), остальные и того меньше. А если подать 150 в на анод + разделительный конденсатор, и видимо резистор придется подобрать база-земля для смещения, тогда ток нормальный потечет? - это уже будет штатное включение лампы. (6н24п особо не отличалась кроме распиновки и у нее собственных шумов поменьше)

Изменено 27 Февраля, 2010 в 21:16 пользователем arhon

[vovchik]

Если ставить разд.конденсатор и подавать высокое напряжение на анод,то это уже совсем другая схема,а будет работать или нет,фиг его знает... .Вся "изюминка" схемы Креймера именно в низковольтном питании и при этом в достойном звуке. Видимо есть в лампах 6Н23П какой-то нюанс в конструкции,позволяющий работать ей при таком низком анодном.

[Гость ol82]

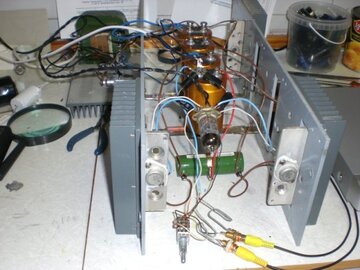

Собрал наконец на макете гибрид.

Питание - ТН-60, очень удобный транс, позволяет точно подгонять напряжение. Перебрал с десяток ламп, в основном, работает со всеми.

Звучание просто отличное, однозначно соберу в корпус. :smile:

При первом включении огорчила выходная мощность, на глаз 1-2вт. После долгой возни возникло желание распаять макет. :smile: Потом дошло, что громкость источника (BBK) сильно убавлена пультом ДУ. Вот как можно разочароваться в хорошей конструкции.

Замеров пока не делал, громкость на глаз 5-6 вт (на старых S-90B), но не искажается на максимуме, попробую дать сигнал побольше...

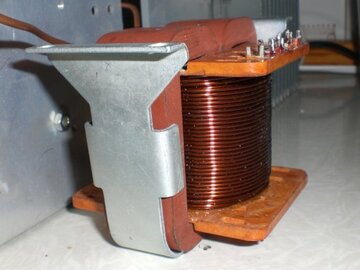

По поводу дросселя. У меня 330в проводом 1,15 на железе 5см2, и при длительной работе даже он слегка разогревается. Поэтому и возникли сомнения по поводу дросселя у автора в статье.

Накал драйвера хотел выпрямить и застабилизировать LM317 во избежание фона. Сейчас думаю, а нужно ли, фона вообще никакого, только щелчки при включении.

Изменено 28 Февраля, 2010 в 15:01 пользователем ol82

[vovchik]

Вот где оказалась собака зарыта! Мой ВВК после каждого выключения и последующего включения устанавивает громкость на максимум. Очень приятно что до коца добили и не разочаровались! Посоветую(если есть в закромах) вместо дросселя стаб.LT 1083,по размеру меньше конструкция получится и напряжение подобрать проще,а греется несильно. И попробуйте исключить переменник на входе,вместо него постоянный,а громкость регулировать с помощью плеера,будет еще прирост в качестве звука.Удачи!

[Гость ol82]

vovchik Обновите прошивку и будет запоминать уровень громкости.

Резистор пусть будет, мэтры,особенно Юрий, ругаются, если регулировать плеерами (аппаратными и программными).

По существу, по усилку. Разброс ламп даже в одном баллоне значительный. Было полтора десятка, выбрал 2. Например, у одной разброс минимум, но не выставляется половина напряжения на коллекторе. У других выставляется, но разброс. Надо в идеале из сотни выбирать. :smile:

Изменено 28 Февраля, 2010 в 17:33 пользователем ol82
