Рекомендованные сообщения

Я бы после конденсатора добавил бы шунтирующий резистор на землю номиналом в 100-200кОм. А то при подключении наушников к включенному усилителю может получиться в ушах громкий БУМ! когда конденсатор зарядится через наушники. Может и ушам и наушникам стать неприятно.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Я бы после конденсатора добавил бы шунтирующий резистор на землю номиналом в 100-200кОм. А то при подключении наушников к включенному усилителю может получиться в ушах громкий БУМ! когда конденсатор зарядится через наушники. Может и ушам и наушникам стать неприятно.

БУМ в общем-то вполне терпимый получается.

Я пробовал :smile:

Но в принципе можно и резистор запаять.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

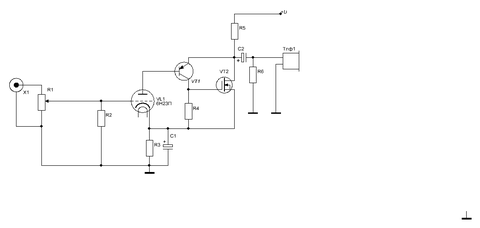

Так как некоторые спрашивают, как переделать усил для ушей,

выкладываю свой вариант:

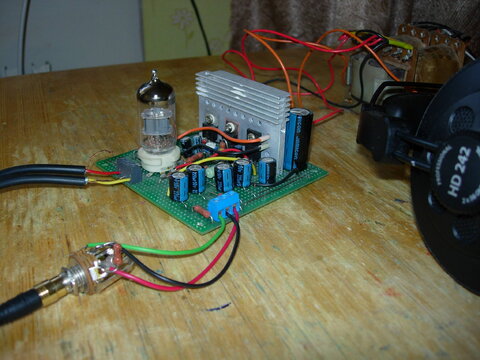

Собрал с выходом на mosfet как wal, до этого был биполяр, Разница чувствуется, по высоким как то не очень стало. При таком низком анодном, лампа работает в микротоковом режиме и емкость полевика уже сильнее сказывается. А если сделать выход на составном транзисторе по шикали (pnp биполярный + n-канальный mosfet). Вот прикинул схемку. Думаю какой поставить первый транзистор, а что если германиевый попробовать?



Изменено пользователем sav_

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Собрал с выходом на mosfet как wal, до этого был биполяр, Разница чувствуется, по высоким как то не очень стало. При таком низком анодном, лампа работает в микротоковом режиме и емкость полевика уже сильнее сказывается. А если сделать выход на составном транзисторе по шикали (pnp биполярный + n-канальный mosfet). Вот прикинул схемку. Думаю какой поставить первый транзистор, а что если германиевый попробовать?

Какой транзистор ставил?

На макетке что-то много электролитов, да и резисторов на 15 Ом в моей схеме нет!!!

Скорее всего повторяется известная шняга: я транзистор другой поставил, питание изменил, резисторы какие были влепил - чё-то не звучит :smile:



Ты сделай всё как нарисовано для начала....

У меня на некоторых композициях возникает желание высокие поубавить, пробовал даже регулятор тембра прикрутить к усилку.

Да и от наушников многое зависит.

У меня Зены (HD 280 Pro) - при сравнении их с другими то ли они очень звонкие, то ли другие глухие.

После них пробовал Сони, Айву (старенькие), Техниксы. Впечатление такое будто в уши вату напихали.



Так что с Зенами про недостаток высоких ни как сказать не могу, скорее наоборот - излишек.

При том что и низ идёт смачно - наушники буквально ездят по ушам :smile:



P.S. Кстати, германиевые транзисторы в большинстве своём низкочастотные, с чего высокие должны прибавиться?

А вот низы они дают смачные, если верить своему опыту.

Изменено пользователем wal

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость SergeGreens

:smile:

Собрал на макете схему Креймера 6н23п+кт 825

https://datagor.ru/amplifiers/hybrides/93-p...jj-lampovo.html

, один канал, напряжение 21в питание, 9в после мощных резисторов, на аноде 7.5в, заработало сразу но идёт шум, не фон по питанию а именно шум, как будто чуствительность высокая а сигнал слабый, если давить переменником по входу получается тихо. источник Е-MU 0202. вторая половина лампы в воздухе.

Что это может быть, вроде всё перепробывал :smile: лампы менял, даже 6н6п ставил. результат-тот-же. транзистор кривой попался?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость zadoomchiviy
:smile:

Собрал на макете схему Креймера 6н23п+кт 825

https://datagor.ru/amplifiers/hybrides/93-p...jj-lampovo.html

, один канал, напряжение 21в питание, 9в после мощных резисторов, на аноде 7.5в, заработало сразу но идёт шум, не фон по питанию а именно шум, как будто чуствительность высокая а сигнал слабый, если давить переменником по входу получается тихо. источник Е-MU 0202. вторая половина лампы в воздухе.

Что это может быть, вроде всё перепробывал :smile: лампы менял, даже 6н6п ставил. результат-тот-же. транзистор кривой попался?

У меня дроссель наводки на лампу давал

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость SergeGreens
У меня дроссель наводки на лампу давал

не, на наводку не похоже, да и без дросселя включал, как будто вход-выход не согласованы

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вариант усилителя без "ненавистного" резистора. С этой целью применен каскад с динамической нагрузкой на транзисторах. Собрал из того, что удалось найти в коробочках. Звук даже на таком Г... - понравился. Настройка заключается в подборе резистора R3 до получения половины питания на эмиттере Q3.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А с генератором тока не пробовали?

Изменено пользователем metrolog

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
А с генератором тока не пробовали?

Если имеется ввиду стабилизатор тока, то нет, не пробовал.

Во вложении окончательный вариант. После доделок получилась мощность около 5 ватт на нагрузке 8 ом. Звук хуже не стал :smile:. Очевидно, что если применить более мощные транзисторы, мощность усилителя должна возрасти. Например: Q2,Q3 - КТ825 (как у автора), Q1 - КТ818.


Изменено пользователем SergP

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

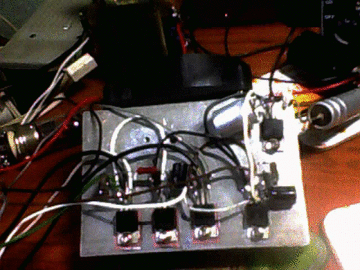

Собран еще один вариант гибрида полностью на составных транзисторах. Звучит так же хорошо как и предшественник. Режимы указаны на схеме. За качество снимка sorry, снял вэбкамерой. Радиатор не большой - пришлось установить вентилятор.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость SergeGreens
Собран еще один вариант гибрида полностью на составных транзисторах. Звучит так же хорошо как и предшественник. Режимы указаны на схеме. За качество снимка sorry, снял вэбкамерой. Радиатор не большой - пришлось установить вентилятор.

Сколько на аноде у лампы?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
