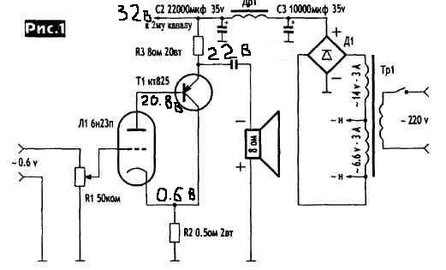

Гибрид на 6Н23П и кт825

[Гость lesha]

Скажите как вообщем звучание схемы? например если сравнивать с 6ф3п?

[Гость вкн]

я хотел получить бОльшую мощность на выходе за счет снижения сопротивления в нагрузке.

Допустим сможет усилитель работать на 1Ом.

Пусть весь ток (1,2А) втечёт в эту нагрузку.

Получим 1,2А*1,2А/2 = 0,7 Ватта.

Искажения сами посчитаете? :smile:

[drummer]

Костя, ...формула странная. Мощность - либо IIR, либо UU/R.

[Гость вкн]

1,2А*1,2А - произведение АМПЛИТУД тока(возможного).

Мощность (в случае 1Ом) = квадрату ДЕЙСТВУЮЩЕГО тока, т.е. в 2 раза меньше.

Советский ГОСТ не позволял инженерам вольничать.

Это сейчас куча стандартов, в которых сами и путаемся.

[Гость химик]

Зачем параллелить? У КТ825 предельный ток 20А!

1 Ампер для них - семечки :smile:

Прибавь ток, да и напряжение питания можно поднять.

Только греться тоже будет сильнее, всё таки класс А.

Чтото

я не пойму, на схеме трансформатор выдает 20,6В, а после выпрямления и фильтрации 35В!? Не на много ли оно увеличено, по идее должно быть около 27В не так ли?

Если я подниму питание до 40В то ток покоя должен быть около 2А, а мощность резистора R3 увеличина в два раза? Подскажите как лучше сделать?

Изменено 23 Февраля, 2010 в 17:48 пользователем химик

[Гость rubenlukin]

трансформатор выдает 20,6В, а после выпрямления и фильтрации 35В!? Не на много ли оно увеличено, по идее должно быть около 27В не так ли?

20,6*1,41=29,046 В

Это по идее. В реале минус падение на диодах, минус просадка под нагрузкой (КПД=1 не бывает!!!)

[Гость химик]

20,6*1,41=29,046 В

Это по идее. В реале минус падение на диодах, минус просадка под нагрузкой (КПД=1 не бывает!!!)

Я про это и говорю.

[Гость arhon]

9-10вольт питания? А вы ничего не напутали? При таком напряжении,даже немного повыше(12 вольт) в моем случае усилок не "пел",а хрипел. Ток покоя при 10 вольтах тоже вызывает сомнения(проверьте батарейку в тестере). Постоянка и переменка в накале,все равно для этой схемы,важнее обеспечить хорошую фильтрацию в питании и ток с запасом,чтобы не было просадки напряжения под нагрузкой. С компьютерного БП есть риск получить помехи,лучше запитать накал от обычного ТН или другого подходящего транса,тем более что ток накала около 0.3 А,т.е.очень маленький.



C питанием не перепутал, питаю от ТЕСика (БП - выдает от 0 до 40В 2А) + 6Впеременки от транса на монтажном столе, маломощный паяльник имеется, его и питаю. Питание подаю на 8Омные резюки от БП, он хорошо стабилизирован. Увеличение питания особо мощи не добавляет, только искажения попбольше становятся, а хрипеть он начинает примерно при 7-8В. Ток покоя смотрю на БП (там амперметр есть, батарейка ни причем), он у меня особо не меняется когда есть сигнал и когда нет. А какие помехи в компьютерном БП, там, если не ошибаюсь 40кГц, я лично не услышу, и запас по току у 350Втного с головой.

Изменено 23 Февраля, 2010 в 19:31 пользователем arhon

[Wal]

Чтото

я не пойму, на схеме трансформатор выдает 20,6В, а после выпрямления и фильтрации 35В!? Не на много ли оно увеличено, по идее должно быть около 27В не так ли?

Если я подниму питание до 40В то ток покоя должен быть около 2А, а мощность резистора R3 увеличина в два раза? Подскажите как лучше сделать?

Читайте оригинальную статью!

Там по-русски написано: питание на верхнем выводе R3 составляет 22В (со всеми просадками и т.д.)

ВСе-таки потребление в 1,25А даёт о себе знать!

Я бы поставил резистор с анода лампы на плюс питание и им регулировал ток транзистора.

Можно и без повышения напряжения его увеличить.

Лишь бы ток лампы оставался в пределах разумного, точнее даташита :smile:

[Гость arhon]

Читайте оригинальную статью!

Там по-русски написано: питание на верхнем выводе R3 составляет 22В (со всеми просадками и т.д.)

ВСе-таки потребление в 1,25А даёт о себе знать!

Я бы поставил резистор с анода лампы на плюс питание и им регулировал ток транзистора.

Можно и без повышения напряжения его увеличить.

Лишь бы ток лампы оставался в пределах разумного, точнее даташита :smile:



В оригинальной статье ни слова про 22В, 20ватт резюк, есть, судя по схеме и переменке в 14В, где там 22 вольта?. Может я чего то пропустил, но увеличением питаня особо мощности я не добился, только искажения увеличились, также я спрашивал о том есть ли смысл попробовать такую же лампочку, может та которая у меня не очень с эмиссией (усиливает примерно в 5 раз), но не отвнтил никто, может сейчас ответьте, пока форум активизировался.

[Гость химик]

Читайте оригинальную статью!

Там по-русски написано: питание на верхнем выводе R3 составляет 22В (со всеми просадками и т.д.)

ВСе-таки потребление в 1,25А даёт о себе знать!

Я бы поставил резистор с анода лампы на плюс питание и им регулировал ток транзистора.

Можно и без повышения напряжения его увеличить.

Лишь бы ток лампы оставался в пределах разумного, точнее даташита :smile:

Получается резистор между базой и плюсом питания, а с каким сопротивлением и мощностью? Напряжение буду подбирать дополнительными отводами трансформатора.

[vovchik]

О помехах. Да,40 кГц не слышно,но импульсный источник,как правило,дает богатый спектр гармоник,вот они могут быть слышны и вряд ли порадуют.Потребуется очень хорошая фильтрация,а результат спрогнозировать трудно. Конечно попробуйте,никто ведь не запрещает,потом поделитесь впечатлениями.

По вашему блоку питания-слабоват! 2А мало,на два канала потребление2.5А, поэтому минимум надо 3-3.5А,а ее лучше поболее,ампер на пять. Иначе сильная просадка напряжения под нагрузкой со всеми вытекающими.
