усилитель в авто 600вт! Интересует мнение более опытных людей.

[Гость senia]

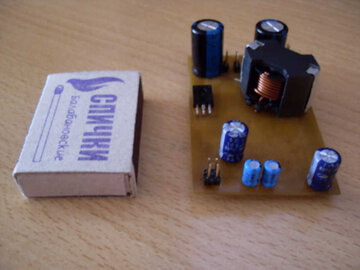

Этот ПН могие люди делали и не жалуются ,100% работает ! тут и применена SG 3525 ,фильтр на входе -лишние потери

Печать в архиве



Добавлено после раздумий:

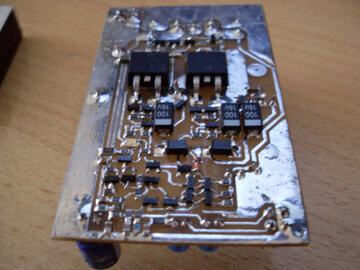

Мой усилитель класса D, финишная прямая ,осталось впаять BAT54C и можно тестировать :smile:

600W.rar

[Гость dogma]

как протестите, обязательно отпишитесь! А есть печатка на обыкновенных деталюхах (не смд)?

[Гость senia]

Увы , нет , только на SMD :smile:

[Гость dogma]

а есть ли название сего чуда, может гугл мне поможет?

[Гость senia]

Ultimate class D или UCD

[Гость dogma]

ясно, спасибо вам. А я опять собираю усилок что в начале темы. Уже плату развел и впаял все, кроме выходников. Пока что вопрос возник - если я включу усь без выходников не меняя ничего в схеме, смогу я нормально осцилографом померять и ничо не сгорит(пред выход в особенности)? Питание при тестах будет ±50в

[Гость dogma]

никто не подскажет?

[Гость 372]

А хоть одну пару выходных впаять - религия не позволяет?

Что толку мерять без ООС - она с них же заводится.



Намеряешь возбуд и будешь нервничать, однако.

[Гость dogma]

религия позволяет, просто выходники только в суботу будут, хотелось бы раньше проверить. Буду ждать! :smile:

[Гость klim_1]

ОФФТОП но -

После армии работал я пол года автоэлектриком, музыку ставили и причие вещи ломали/чинили. Вообщем приехал как то джип ниссан патрул... с киловатной системой на борту, чтоб мы её аккуратно сняли, на вопрос зачем - хозяин поехал на капремонт кузова. Кузов от такой музыки пошел по швам в прямом смысле слова, и это учитывая что кузов у патрула оченно хорошо покроен. С тех пор я косо смотрю на уси в машине более 100 ватт (нормальных 100 ватт), они не нужны там...

А усилок - посмотрите сайт Дмитрия Кровякова "classD" помоему... там много полезного будет Вам по теме.

[Гость wildalex]

Андрей(dogma), лучше дождаться транзисторов. Сразу и ток покоя можно выставить. Правда, если конечный вариант питания будет отличаться от +/- 50В, то потом придётся ещё раз выставлять сей параметр с изменённым уровнем питания. А без выходных транзисторов можно проверить наличие питания на операционнике. И ещё - при испытаниях подключайте питание через семи-десятиваттные(можно набрать в параллель одно- двухваттники) резисторы сопротивлением 5-10 Ом. Это убережёт аппарат от "мало-ли чо".

[Гость dogma]

спасибо за ответы, сегодня объездил пол города, выходники нашел. Может сегодня успею дособирать платку.
