Саб от FLAB

[Гость rubenlukin]

Кто вообще не даёт поставить динамик с другой стороны панели?

Можно, конечно. Только это тянет за собой несколько другую технологию сборки, то есть еще одну рамку (либо конструкция становится неремонтопригодной), фрезеровку отверстия дина под 45 град. и т.д. На первый взгляд, проще ведь сделать одну фрезеровку в крышке, чем настолько всё менять. Видимо, я остановлюсь всё же на фрезеровке крышки.

Мой конкретный экземпляр дина имеет высоту 76 мм, зовется 25ГДН-1-4-80, пр-ва RRR, 4 Ома, 15 руб.

То есть крышка будет иметь толщину 18 мм везде, кроме фрезеровки под магнит, там получается 7 мм. Можно это место укрепить снаружи хоть железом, хоть чем. Не супер-красиво получится, но... Еще порисую, посмотрю.

Второй открытый вопрос -- по клеммам подключения. То, что есть на нашем радиорынке, как-то хлипковато на вид, а "мыльницы" для проф. акустики несуразно большие. Но это тоже будет разрисовано и рассмотрено.

[meshin]

Делаем съёмной верхнюю крышку, либо вертикальную стенку большей камеры перенеся рамку туда. Если уж она так необходима. Не обязательно повторять один в один то, что нарисовано. Сохранить объёмы, площадь и длину щели. Это главное. А остальное можно крутить.

[Гость mikky]

Мой конкретный экземпляр дина имеет высоту 76 мм, зовется 25ГДН-1-4-80, пр-ва RRR, 4 Ома, 15 руб.

То есть крышка будет иметь толщину 18 мм везде, кроме фрезеровки под магнит, там получается 7 мм. Можно это место укрепить снаружи хоть железом, хоть чем. Не супер-красиво получится, но... Еще порисую, посмотрю.

Второй открытый вопрос -- по клеммам подключения. То, что есть на нашем радиорынке, как-то хлипковато на вид, а "мыльницы" для проф. акустики несуразно большие. Но это тоже будет разрисовано и рассмотрено.

1) Я бы сделал не из ДСП крышку, а из фанеры, причём бутербродом,начиная от головки: 10-12мм с дыркой под магнит *3-5мм сплошная.Клеим вместе и ненать ничего фрезеровать-мучаться.

2) Самые простые клеммы - две шпильки М6, желательно из латуни.Сверлим насквозь где любо и на клею вворачиваем, снутри подпаять, а снаружи гайку в зажим.Если заказать всё у знакомого токаря то получится не хуже магазинно-рыночных

[Гость rubenlukin]

Делаем съёмной верхнюю крышку, либо вертикальную стенку большей камеры перенеся рамку туда. Если уж она так необходима. Не обязательно повторять один в один то, что нарисовано. Сохранить объёмы, площадь и длину щели. Это главное. А остальное можно крутить.

Спасибо, я прикину варианты по крышке. Ясное дело, не обязательно повторять. С объемами, а также площадью щели -- понятно. Вот насчет длины -- цифру, пожалуйста, приведите, какой она должна быть. Разная толщина материала панели головы = разная длина щели. Неохота промахнуться!



а из фанеры, причём бутербродом

Нет у меня фанеры, а покупать 2 листа разной из-за двух крышек... Семья не простит, особливо хранение "обрезков" :smile:



Люди, кто имел дело с координатным станком -- он умеет фрезеровать заданную глубину?



две шпильки ... снаружи гайку в зажим

Не люблю, когда что-либо выступает за пределы корпуса, посему этот узел буду как-то разрабатывать, но за направление спасибо.

[Гость mikky]

1)Делаешь дырку в корпусе примерно 3х5 см и берёшь кусок ДСП 7х10 см.Кусок приклеиваешь на дырку - вот тебе и углубление, в нём как раз поместятся две клеммы;

2)Если сделать клеммы не выступающими...Короче не знаю как объяснить, щас нарисовать попробую.

Изменено 23 Октября, 2009 в 15:09 пользователем mikky

[Гость rubenlukin]

1)Делаешь дырку в корпусе примерно 3х5 см и берёшь кусок ДСП 7х10 см.Кусок приклеиваешь на дырку - вот тебе и углубление, в нём как раз поместятся две клеммы;

2)Если сделать клеммы не выступающими...Короче не знаю как объяснить, щас нарисовать попробую.

Можно не рисовать, я понял. Так и думал, в принципе, только не хотелось объем воровать

[Гость mikky]

Так и думал, в принципе, только не хотелось объем воровать

Штоб не воровать объём, можно просто ещё наклеить кусок ДСП, типа утолщить заднюю стенку например - я так делал, для корпуса чем толще тем лучше (не в кармане же саб носить :smile: )

[meshin]

С объемами, а также площадью щели -- понятно. Вот насчет длины -- цифру, пожалуйста, приведите, какой она должна быть. Разная толщина материала панели головы = разная длина щели. Неохота промахнуться!

Толщина материала указана 15мм. Б.камера+перегородка+М.камера+стенка над щелью-14мм ширины прохода(начала щели).

125мм+15мм+65мм+15мм=220мм-14мм=длину щели 206мм.

Добавлю. Щель эквивалентна трубе внутренним ∅ 61 мм. Если присовокупить сюда длину трубы(щели)206мм и объём большей камеры 5,5литра, то получим частоту резонанса~78герц.

Добавлю ещё разок. Для того, что бы снизить частоту резонанса оформления, нужно уменьшить площадь щели при неизменной её длине. Либо шириной, либо высотой.

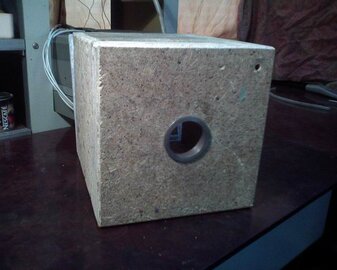

Я как-то раз соорудил минисабик на 25ГДН-3-4:

Изменено 23 Октября, 2009 в 16:37 пользователем meshin

[Гость rubenlukin]

meshin, mikky, спасибо! Всё сохранил. Будут результаты -- доложу.

[Гость andigg]

Автор пишет, что реальный габарит динамика ниже паспортных размеров.

И что он вошёл впритык.

И люди же повторяли.

А у тебя выходит выше.

Видимо динамики разных модификаций.





Нарисуй пожалуйста.

До сих пор не понятно.

Видимо в статье мне не всё доступно, я ещё в карантине.



Слава Богу!

Разобрался. :smile:

[meshin]

meshin, mikky, спасибо! Всё сохранил. Будут результаты -- доложу.

В этот саб я ещё встроил усилитель, укреплён на задней стенке. В эту же заднюю стенку врезан гнутый ФИ излучатель от Радиотехники S30 для увеличения зв.давления. Сейчас у товарища в Мазде-Демио.

[Гость bleaze]

А подскажите какой усилитель делали? Я пробовал на ТДА 7240, не очень.
