Гость bhim

Саб от FLAB

Рекомендованные сообщения

Гость bhim

Здравствуйте, я просто хочу похвастаться своим сабвуфером сделанным по этой статье: https://datagor.ru/practice/loudspeakers/pa...ab-ot-flab.html вот он:post-1591-1248873933_thumb.jpg я реализовал немалое количество статей этого замечательного портала, однако как-то выразить свои эмоции, кроме как в комментариях, я хочу только относительно этой. Ребята, если у вас завалялся динамик от несчастной S-30 и есть какой-нить шкаф (тумбочка, стол) который пора выкидывать, не задумываясь собирайте этот сабвуфер!!! Я всегда думал, что качественное воспроизведение НЧ напрямую зависит от площади диффузора, так оно и есть, но каким-то волшебным способом, этот ящик ПОЁТ.

Всё, эмоции выплеснул, не ругайте за тему не имеющюю логического продолжения, просто крик души))))).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ateist
Здравствуйте, я просто хочу похвастаться своим сабвуфером сделанным по этой статье: https://datagor.ru/practice/loudspeakers/pa...ab-ot-flab.html вот он:post-1591-1248873933_thumb.jpg я реализовал немалое количество статей этого замечательного портала, однако как-то выразить свои эмоции, кроме как в комментариях, я хочу только относительно этой. Ребята, если у вас завалялся динамик от несчастной S-30....

Всё, эмоции выплеснул, не ругайте за тему не имеющюю логического продолжения, просто крик души))))).





ребята, тоже крик души))))



Как пересчитать подобный корпус на 75ГДН (да еще и два динамика, в одной конструкции)

Имеется лист дсп, 2*75гдн, кусок оргстела 18мм.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mikky
ребята, тоже крик души))))



Как пересчитать подобный корпус на 75ГДН (да еще и два динамика, в одной конструкции)

Имеется лист дсп, 2*75гдн, кусок оргстела 18мм.



Не думаю что это возможно простыми средствами...В оригинале было написано, что ящик рассчитывался профессиональной программой для расчёта сабвуферов на большом компьютере в машинном зале, следовательно нам это изначально не доступно - это вам не JBL, где даются три варианта корпусов и баста...Если кто знает прогу способную считать ящики произвольных размеров. пишите...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mikky

Кстати, прошу обратить внимание, если кто соберётся делать, в чертежах есть ошибка.Незначительная, но всё же...Читайте коменты (стр.2 #17).Попозже скину сюда исправленный архив.

Саб.rar

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость bbi4kov

Есть у меня пара динов 15гд-18 он же 25гдн-2 с Fs в 55 и 59 ГЦ подойдут ли они для этого ящика?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mikky

Самый умный ответ: надо сделать и послушать...Делать недолго, а если не пойдёт, то можно померить будет с разными динамиками, я этим не занимался.А вообще, я уже писал в статье - этот саб играет не динамиком а корпусом.Кто не верил уже сделали и убедились :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это обычный банд пасс четвёртого порядка с щелевым ФИ. Кстати я против абсолютно ничего не имею. Сам с подобными вещами извращаюсь. Будет нормальный фотик, может, что и выложу. Так вот там объём большей камеры =5,5 литров подходящий практически под все динамики динамики 5"(125мм) диаметра. Какого диаметра 15ГД-18?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость bbi4kov

визуально он 1 в 1 с 20гдн-2



ну и ∅ соответственно 125мм

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mikky

Я думаю, если по габаритам влезет - надо делать и слушать.А лучше всё-таки померить, если есть возможность, может там подстроить чего, штоб по-лучше было...Я ваще-то ни один не настраивал, да и необходимости как-то не наблюдалось.А по ощущениям могу сравнить этот саб с другими как однотактный ламповик с двухтактным, как-то гармоничнее бас и очень "природный" звук, естественный.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость cccaaa

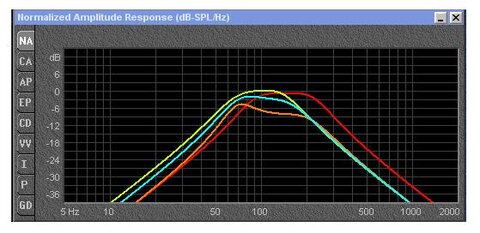

Попробовал поизвращаться в BassBox 6 и вот что получилось, параметры дина 10гд34 из инета может и не верны но для эксперимента сойдет.

Частота основного резонанса Гц 80

эквивалентный обьём м3 0.011

Полная добротность 0.45

красная линия посчитанный программой ящик с круглым фазоинвертором и с щелевым сечением как в статье но длинна гораздо меньше (фазоинвертор и в первом и во втором случае настроен на одну частоту)

оранжевая длинна и сечение фазоинвертора как в статье динамик тот же

голубая длинна и сечение фазоинвертора как в статье но частота резонанса динамика 70Гц

зеленая длинна и сечение как в ст. частота 60Гц

"чистый" объем камер во всех случаях один и тот же.post-275-1249076797_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mikky

Думаю интереснее было бы посмотреть на реальные характеристики готового ящика, а тут получается что просто похожего...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость cccaaa
Думаю интереснее было бы посмотреть на реальные характеристики готового ящика, а тут получается что просто похожего...

Это все просто к тому что если буду делать (есть у меня динамик, делать сейчас пока не могу) то собирать буду в два этапа сначала начерно, потом (если не понравиться) разберу что нибудь поменяю, потом склею окончательно, просто если один в один копировать и динамики разные ставить, наверно все таки, результат разный будет, а если человек ящик сделает под ключ, потом не понравится, разбирать трудно будет. Да, размеры ящика были чуть другие, просто показана зависимость результата расчета программы для одного ящика от резонансной частоты динамика.



Ладно беру с собой на вахту 10гд34 сделаю его замеры, точно укажу в проге все размеры вашего ящика, посмотрю что получиться, соберу ящик и попробую снять его ачх (в этом я не уверен снимать пока нечем ну хоть что то похожее или не похожее от проги видно должно быть да и так послушаю) так что 19 числа будет отчет, если на работе дадут позаниматься конечно, но буду стараться.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
