Саб от FLAB


Рекомендуемые сообщения

Проблема то в том, что на этом рисунке видно все не очень хорошо, в частности размеры камеры, где стоит сам динамик. То ли 210*65 то ли 210*85 ни как не пойму.

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 221
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

Прошу прощения за непонятливость, :smile:

а что такое рамка на чертежах.



По видимому рамка из фанеры для обклеики саба для герметичности и выравнивания поверхности,как здесь https://datagor.ru/practice/diy-tech/page,1...-akkustiki.html

Ссылка на комментарий
Поделиться на другие сайты

По видимому рамка из фанеры для обклеики саба для герметичности и выравнивания поверхности,как здесь https://datagor.ru/practice/diy-tech/page,1...-akkustiki.html



Да, рамка из фанеры, и вставляется кудато внутрь ящика и непонятна её функция.

Короче с рамкой, непонятно.



Прокаментируйте пожалуйста, кому всё понятно.

Ссылка на комментарий
Поделиться на другие сайты

Да, рамка из фанеры, и вставляется кудато внутрь ящика и непонятна её функция.

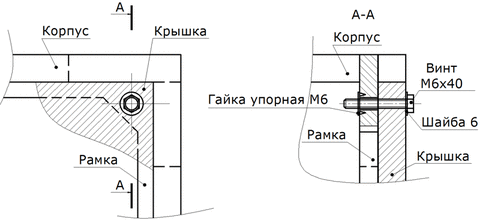

К ней прикручивается крышка отсека головки. Чуть позже нарисую. В статье вроде всё это написано.



Меня другое смущает (почему не взялся до сих пор): высота головки больше указанной глубины камеры. Или крышку фрезеровать, или магнит спиливать... :smile:


Ссылка на комментарий
Поделиться на другие сайты

выложите пожалуста размеры корпуса для тех кто в танке ато в статье непонятки

В статье даны необходимые внутренние габариты, для соблюдения объема камер и размеров щели. То есть внешние размеры будут зависеть от толщины материала. В моих краях, допустим, ДСП водится только 18 мм и 25 мм.



Для 18 мм ДСП размеры корпуса (Ш х В х Г) составляют 246 х 278 х 244 мм.

Ссылка на комментарий
Поделиться на другие сайты

К ней прикручивается крышка отсека головки. Чуть позже нарисую. В статье вроде всё это написано.



Меня другое смущает (почему не взялся до сих пор): высота головки больше указанной глубины камеры. Или крышку фрезеровать, или магнит спиливать... :smile:



Автор пишет, что реальный габарит динамика ниже паспортных размеров.

И что он вошёл впритык.

И люди же повторяли.

А у тебя выходит выше.

Видимо динамики разных модификаций.





Нарисуй пожалуйста.

До сих пор не понятно.

Видимо в статье мне не всё доступно, я ещё в карантине.

Ссылка на комментарий
Поделиться на другие сайты

Рамка вклеивается для того чтобы можно было надёжно и герметично закрепить крышку и кроме того такая её вклейка изрядно жёсткости придаёт - это основной принцип моего метода, всё собирается как кубики и каждая деталь держится за другую.У тов.Rubenlukin всё очень точно и доходчиво на рисунке отображено (ну никак не думал что это не понятно будет).По головкам: скорее всего головки разных заводов имеют разные реальные размеры магнитных систем, я просто лично с этим не сталкивался.

Изменено пользователем mikky
Ссылка на комментарий
Поделиться на другие сайты

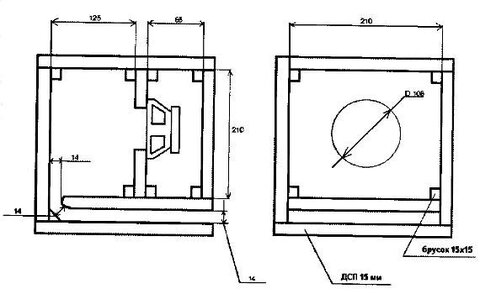

Проблема то в том, что на этом рисунке видно все не очень хорошо, в частности размеры камеры, где стоит сам динамик. То ли 210*65 то ли 210*85 ни как не пойму.

210*65 - проблема скорее в карантине и недоступности в связи с этим файла, на чертеже мерить ничего не надо, просто наклеил и выпилил,а рисунок этот скорее для наглядности ...
