Ламповый усилитель начального уровня на 6Ф3П, 6Ф5П

[Гость mitrych]

Действительно, все в одной теме,моя рассеянность не знает границ. Спасибо.

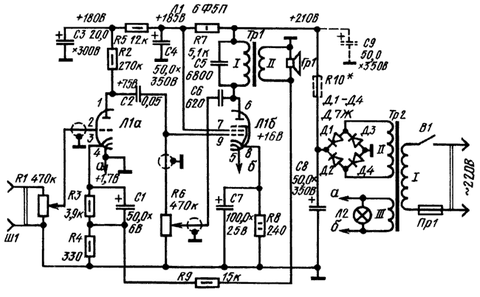

В оригинальной схеме меня смущает неясное мне Uсмещения "-см". В мессаге №260 ясно,

а в №295 - какое Uпит, что за А+ точки? к катоду триода какой-то кондер прилеплен полумиражный, что за транс выходной? Это просто разрыв мозга, час сидел размышлял что бы это могло быть. :smile:

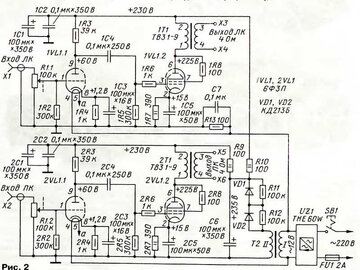

Почему я вдруг заинтересовался этой темой - в журнале Радио № 4 от 2010г. статья о электронном трансформаторе. Заинтересовала схема - немного отличается от моей на 6Н1П+6П14П. Подумал а что если собрать на 6ф5п и послушать, какова разница? Уж очень все хвалят все эту лампу. К тому же друг подарил коробку ламп, из них там набралось 15 штук.

Каким образом рассчитать номиналы на 6Ф5П вместо 6Ф3П ?



ЗЫ. Намедни заметил, что собрав один усилитель начинаешь думать уже о другом, какой сделать корпус, какие взять трансы - найти готовые или рискнуть и попробовать намотать самому,а может купить ТАНы и сваять? а может на 6П36С или 6П44С??? а может...

Болезнь какая-то, засыпаешь и думаешь-а вставлю-ка я в выпрямитель пару 6Д20П, благо их много и задержка анодного, никаких полупроводников...

Засасывает, чесна.

Изменено 11 Июля, 2011 в 16:21 пользователем mitrych

[TANk]

_https://sites.google.com/site/moiusiliteli/stati-stalker/6f5p-pentodnyj-odnotaktnyj

Вот еще вариант усилителя на 6Ф5П от Михаила.



ЗЫ. Намедни заметил, что собрав один усилитель начинаешь думать уже о другом, какой сделать корпус, какие взять трансы - найти готовые или рискнуть и попробовать намотать самому,а может купить ТАНы и сваять? а может на 6П36С или 6П44С??? а может...

Болезнь какая-то, засыпаешь и думаешь-а вставлю-ка я в выпрямитель пару 6Д20П, благо их много и задержка анодного, никаких полупроводников...

Засасывает, чесна.

Как там Высоцкий пел когда то?

Лучше ламп могут быть только лампы,

Те которых еще не слыхал....

[Гость mitrych]

_https://sites.google.com/site/moiusiliteli/stati-stalker/6f5p-pentodnyj-odnotaktnyj

Вот еще вариант усилителя на 6Ф5П от Михаила.



Это та же самая схема из сообщения №295, и опять секретная точка А+.

[sancho]

Это та же самая схема из сообщения №295, и опять секретная точка А+.

И что в ней секретного? Просто две точки при монтаже надо соединить между собой.

[TANk]

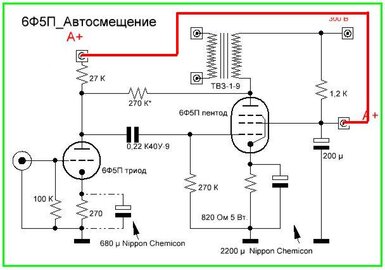

Примерно так

[Гость mitrych]

Жесть!!! :smile: Я думал все что угодно, только не о соединении этих двух точек. По-моему на схемах принято обозначать только землю таким образом. Ну да ладно, спасибо за ответы,буду знать. Попробую собрать один канал по этой схеме и сравню с каналом на 6Н1П+6П14П, жутко любопытно.

Изменено 13 Июля, 2011 в 17:50 пользователем mitrych

[Гость lamaka]

Cобрал и настроил усилитель по схеме Владимира Пронина(ua1ong), немного подправив под лампу 6Ф5П... Работает отлично, прогрел как следует лампы... Даже подумываю разделительный конденсатор немного поменьше номиналом поставить, например как у оригинальной схеме Пронина - 0,068uF... Единственное, что очень захотел попробовать лампу не в триодном включении, а в пентодном - для сравнения... Прошу помочь слегка подправить схемку, если кто может! Схема усилителя, что сейчас собран с номиналами на картинке. Буду признателен за помощь!



Изменено 21 Июля, 2011 в 09:37 пользователем lamaka

[Гость igor1969]

вот посмотри

[Гость lamaka]

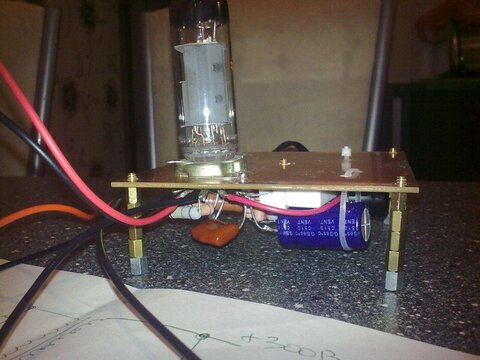

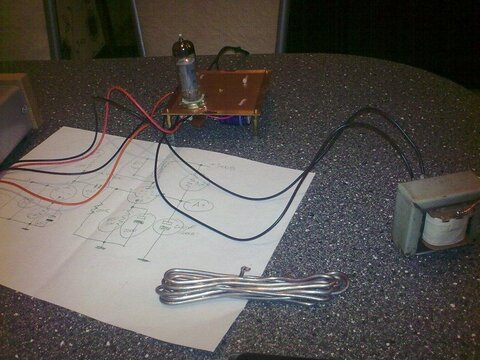

Списывался с Михаилом (Lector) и он порекомендовал схему пентодного включения 6Ф5П(Александр выше в приводил ссылку), дал ссылочку на его сайт, за что ему отдельно спасибо... впринципе я ее и раньше видел и у него же, но как-то скептически отнесся... в выходной пока ребенок спал днем, решил таки быстренько ради интереса смакетить и послушать... все элементы были под рукой, кроме разделительного конденсатора... хотелось "сейчас" и поэтому поставил что было - пленочный "Орбит", хотя это не есть гуд... со сверлением и поиском нужных номиналов заняло часа полтора... к тому моменту уже ребенок проснулся и можно было включить и послушать... процесс "послушать" затянулся на целых 6 часов... разница в звуке триодного и пентодного включения колоссальная... лампа 6Ф5П реально стала звучать... описывать какой "красивый, воздущный и живой" звук не буду... в качестве первого лампового уся я бы посоветовал именно пентодное включение и эту схему, т.к. она точно также легко повторяема, как и классическая "Манаковская"... осталось дело за малым, переделать свой усь под пентодное...

Изменено 30 Июля, 2011 в 23:15 пользователем lamaka

[Гость eezee]

Как в пентоде изменилась мощность усилителя?

Изменено 3 Августа, 2011 в 20:09 пользователем eezee

[Гость lamaka]

по моей слуховой оценке примерно на треть мощности стало больше, но... при выкручивании громкости более чем на 2/3 начинаются небольшие искажения, чего в триодном варианте я не наблюдал, ну разве что если слушая .mp3 сомнительного качества... хотя 2/3 громкости для меня уже некомфортно... слушаю на 1/3... звук намного динамичнее, более драйвовый... в триодном варианте он все-таки более "винтажный", на нем хорошо слушать джаз, блюз, инструменталку... пентодный вариант мне показался всеядным к разноплановой музыке, и к року, и к колбасе, и к классике...



3.Ы. сетевой транс, блок питания, выходник и лампа использовались в двух вариантах одни и теже, для чистоты эксперимента...

[Гость mitrych]

lamaka, подскажи пожалста, в схеме есть блок смещения на лампе 6х2п, какое напряжение выходит с транса и на выходе с блока? (синими стрелками) ?

И какая схема есть триодное и пентодное включение?

Спасибо.
