Моя последная АС на советских динамиках. Обсудим!

[dvb1070]

Вот вы тоже отвечаете вопросом на вопрос... прочитал.



...Предполагается, что номинальные сопротивления обеих

головок равны (jR) и головки имеют одинаковую чувствительность.... Ну и пусть предполагается в данном конкретном случае...



...Амплитудно-частотные характеристики фильтров и их

суммарная характеристика имеют вид, показанный на рис. 5.10, только

в одном единственном случае: сопротивления НЧ- и ВЧ-головки

строго постоянны во всем звуковом диапазоне и равны.... А если не равны, то будут отличатся от этого рисунка...



... Например стр. 155 1 абзац. И даже выделено жирным. ...

С этим согласен - зачем было акцентировать внимание как на отличии от параллельного - не понятно...

... Огласите пожелания: тип фильтра, частоты раздела, сколько полос. ...

Частоты: снизу 200 - 250 Гц, сверху - сомневаюсь: если до 8 кГц, то наверное около 6ти, а если выше, то 10 - 12 кГц. Я тут вопрос как раз задавал по этому поводу, но данные по АЧХ 4ГД-28 у меня действительно только справочные.

Тип фильтра - 3х полосный, или последовательный или комбинированный как на схеме.

Изменено 31 Августа, 2017 в 14:04 пользователем dvb1070

[dvb1070]

ну и что бы далеко не искать:

2ГД-36

Неравномерность АЧХ: 14 дБ

Чувствительность: 90 дБ

Рабочая мощность: 2 Вт

Коэффициент гармонических искажений в диапазоне частот 4000 – 10000 Гц: 3 %

Сопротивление: 8 Ом

Паспортная мощность: 3 Вт

Долговременная мощность: 3 Вт

Кратковременная мощность: 6 Вт

Частота основного резонанса: 1200 – 2000 Гц



4ГД-28

Диапазон воспроизводимых частот: 60 – 12000 Гц

Неравномерность АЧХ: 15 дБ

Чувствительность: 90 дБ

Максимальный уровень звукового давления: 97 дБ

Сопротивление: 4,5 Ом

Мощность: 5 Вт

Частота основного резонанса: 60 Гц



35ГДН1-4

Эффективный рабочий диапазон частот, Гц ...40 - 5000

Уровень характеристической чувствительности, Дб/Вт*м ...84

Неравномерность АЧХ, Дб ...14

Среднее стандартное звуковое давление, Па ...0,12

Полный коэффициент гармонических искажений, % ...3 - 6

Номинальное электрическое сопротивление, Ом ...4

Предельная шумовая (паспортная) мощность, Вт ...35

Предельная долговременная мощность, Вт ...50

Предельная кратковременная мощность, Вт ...125

Частота основного резонанса, Гц ...30±5

Конструкция звуковой катушки

Марка провода ПЭТВ-1

∅ провода, мм ...0,28

Количество слоев намотки ...2

Количество витков в 1-ом слое ...47

Количество витков во 2-ом слое ...44

Омическое сопротивление катушки, Ом ...3,6±0,36

Высота звуковой катушки, мм ...26,2

Внутренний ∅, мм ...40,32

Внешний ∅ , вместе с намоткой, мм ...42,0

[meshin]

... Зы. Игорь Германович , нужен совет как быть с сопротивлением нагрузки в последовательных фильтрах? Я так понимаю ты уже давно их считаешь и знаешь много чего. И вообще скажи че нибудь. ...

Я всегда беру паспортное сопротивление головки. И да, для последовательного фильтра желательны как одинаковое сопротивление динамиков, так и их отдача. И вполне допустим УХЧ СЧ/ВЧ головок больший чем у НЧ. Я ровняю L-Pad ом и не маюсь.

По формулам. Вот скажите, на какой простите хрен использовать Генри, Фарады, килоГерцы. Для привычных величин, которыми оперируем в акустике: миллиГенри, микроФарады, Омы, Герцы, очень простые формулы.

Первый порядок: C=160000/R*F; L=160*R/F. Величины упомянутые выше. Подходит для расчёта последовательного фильтра первого порядка.

Второй порядок: C=113000/R*F; L=225*R/F. Это Баттерворт.

Для последовательного квазивторого порядка: С=225000/R*F; L=113*R/F.

Вообще считается первый порядок, а затем "L" end "C" переводятся под коэффициент.

P.S. Мои сентенции подтверждает калькулятор: _http://www.apicsllc.com/apics/Misc/filter2.html

Изменено 31 Августа, 2017 в 14:48 пользователем meshin

[Dimonos]

Про алюминий еще забыли, толщина корзины и химический состав. :biggrin:

Это сообщение топикпостеру.

Изменено 31 Августа, 2017 в 14:51 пользователем dimonos

[meshin]

Вот кстати нашёл:



Найдёте какие ошибки - дайте знать.

[meshin]

Хочу добавить, что в последовательном фильтре, сопротивление акустики на частоте раздела для первого порядка равно паспортному сопротивлению головок.

Квазивторого уменьшается в 0,7 раза. 8 ом*0,7=5,6 ома.

Для второго уменьшается в два раза. Т.е 8 ом*0,5=4,0ома. Об этом не нужно забывать.

[Dimonos]





Найдёте какие ошибки - дайте знать.

Шутишь. :smile: я вручную считал лет 10 назад, а в последовательных вообще дуб.

Игорь, у L Pad, второй резистор, который шунтирует динамик в последовательных фильтрах тоже параллельно динамику включать или второй конец на общий?

Извини за глупый вопрос..

[meshin]

... Игорь, у L Pad, второй резистор, который шунтирует динамик в последовательных фильтрах тоже параллельно динамику включать или второй конец на общий? ...

Параллельно динамику.

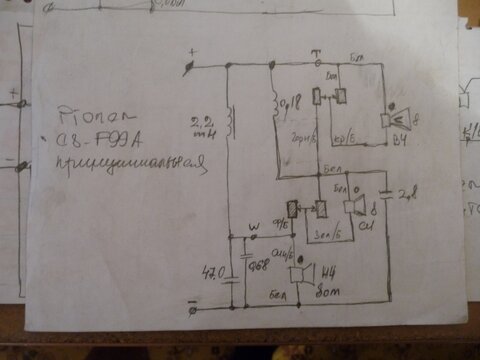

Или регулируемый L-Pad



Этот фильтр, я хотел использовать вместо обычного, параллельгого. Заводского. От которого "возжелал" применить только регуляторы.

...Забрали у меня эту акустику.

Изменено 31 Августа, 2017 в 17:00 пользователем meshin

[Dimonos]

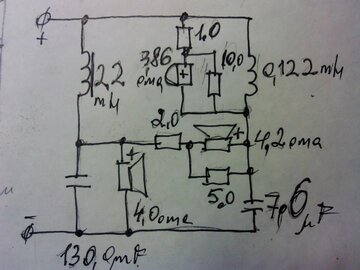

В реальности это выглядит как то так:



Со всеми согласованиями по импедансу и чувствительности ...

Осталось вам выслать топикстартеру динамики, что на схеме и дело в шляпе.

..............................................................................................



Игорь, спасибо!



С1 в Вашей схеме, это УЖЕ фильтр первого порядка для , последующих за ним, двух фильтров (в последовательном включении), тоже первого порядка, в конечном результате получаются фильтры второго порядка для СЧ и ВЧ...





А то , тут Вам совсем "голову заморочили"... :wink: без стакана не разберёшься ... :biggrin:

Ну так примите граммов 200, кто мешает. :biggrin:

Я помню еще вчера кто то утверждал, что С1 элемент фильтра 2 порядка. И я даже знаю кто. :smile:

Изменено 31 Августа, 2017 в 17:40 пользователем dimonos

[Dimonos]

Юра, вы дождетесь бана, Игорю надоест, и он вас пришлепнет нах.

Изменено 31 Августа, 2017 в 18:28 пользователем dimonos

[Dimonos]

Заметно. :sad:

[Dimonos]

Вот вы тоже отвечаете вопросом на вопрос... прочитал.







Тип фильтра - 3х полосный, или последовательный или комбинированный как на схеме.

Я вот сначала ответил, потом спросил.

Комбинированный я смоделировать и проверить эмуляцию не смогу ваще никак. Последовательный могу попытаться.

День практически кончился, я так и не добрался до компа. Завтра я занят, послезавтра тоже, работа у меня не офисная.

Надеюсь я чем то помог, хотя бы внес что то новое. Попробуйте разобраться в этих знаниях и посчитать последовательный 3 полосный фильтр на динамиках последней схемы. Как то надо придушить по чувствительности СЧ и ВЧ. Попробуйте просчитать 2 варианта: с ном. сопротивлениями как есть и по мере возможности их уравнять и посчитать.

Но я бы резиновый динамик не применял , сделал бы 2 полоску на 4гд28 и 2гд36. Объем ящика около 50 литров, кольцевой фи, можно последовательные фильтры 1 порядка с разделом в 6 кгц . Предполагаемый диапазон частот 50- 18000 гц с чуйкой 89 дб вместо 85. Басы совершенно другого типа.

Короче давайте, до встреч.
