Усилитель гитарный ламповый двухтактный на 6П6С, 6П3С. Часть II - 6П6С (или 6П1П - 6П14П?)

[cbafrunze]

Так, всё начинается с блока питания. Посему..., ищите, предлагайте и т.д. силовой трансформатор. Далее, дроссель будем ставить обязательно. Выпрямитель..., ну..., коль скоро Вы решили, что это будет "мост" - быть посему.

На вскидку, какой мощности подойдет силовой транс?

Размер керна, или из советских, что-то есть, (ТС, ТАН) поближе?

В крайнем случае, будем мотать.

Один дроссель, остался от первой темы (Др2,3-0,21ll2)

Может, пока суд да дело, "прокалите" и подберёте в пары несколько ламп 6П6С

Лампы новые.

Прогреть лампы одним накалом, затем ступенчато увеличивать анодный ток, и т.д?

Если честно, когда-то, давным давно, этим не занимались, лампы были "свежие" и новые.

Подбирали пары, квартеты и .......

Сейчас без этого, не обойтись.

_https://forum.datagor.ru/index.php?showtopic=1210



_https://www.yandex.ru/yandsearch?clid=9582&text=http%3A%2F%2Fdirect-hand.-мы не распространяем ссылки на [народ.ру]-%2Fst-otbor.htm

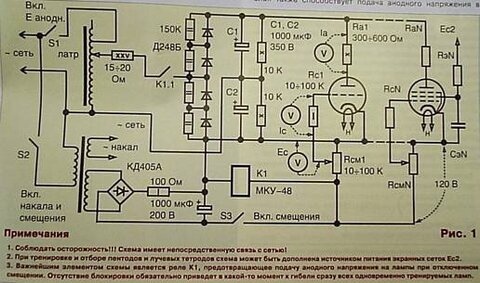

А, если использовать, вот эту схемку?

Изменено 12 Августа, 2015 в 11:48 пользователем cbafrunze

[Гость kdtp]

".... Лампы новые" - это Ваше утверждение.

Что, эти лампы были сделаны на заводе 2...,3 месяца тому назад?

А..., наверное - "новые", значит не разу не работали?

А СКОЛЬКО ОНИ ЛЕЖАЛИ БЕЗ ДЕЛА!? 5 лет..., 10 лет..., а может 20 лет. Потеря вакуума гарантированна. А, что бы вакуум восстановить надо эти лампы "прожарить". КАК?...............



Я уже писал на этом форуме, в теме "Dumble OverDrive" ....,и про "прожарку" ламп, и про подбор (методика) ламп в пары. Посмотрите, почитайте..., будет не понятно - обращайтесь.

[cbafrunze]

Примечания



1. Соблюдать осторожность!!! Схема имеет непосредственную связь с сетью!



2. При тренировке и отборе пентодов и лучевых тетродов схема может быть дополнена источником питания экранных сеток Ес2.



3. Важнейшим элементом схемы является реле К1, предотвращающее подачу анодного напряжения на лампы при отключенном смещении. Отсутствие блокировки обязательно приведет в какой то момент к гибели сразу всех одновременно тренируемых ламп.

[Гость kdtp]

Ни чего не понимаю..., я Вам про одно, а Вы мне про другое.

Ни надо городить ни какого "стенда". Нужно просто (тупо) подключить накал к лампам 6П6С - БЕЗ подачи анодного напряжения и напряжения смещения . ТОЛЬКО ОДИН НАКАЛ!!!! И..., "жарить" лампы таким образом... 5 - 6 часов.

Потом нужно подобрать "пары". Как? Повторюсь - прочитайте мои пояснения в теме "Dumble OverDrive" ....

Кстати, для этих целей (подбора в "пары") можно приспособить (использовать) Ваш усилитель на лапах 6П3С! Только НЕ забывайте, что анодное напряжение и напряжение на вторых сетках ламп 6П6С должно быть в районе 260 - 310 Вольт.

[cbafrunze]

Нужно подключить накал к лампам 6П6С - БЕЗ подачи анодного напряжения и напряжения смещения . ТОЛЬКО ОДИН НАКАЛ!!!! И..., "жарить" лампы таким образом... 5 - 6 часов.

Потом нужно подобрать "пары". Как? Повторюсь - прочитайте мои пояснения в теме "Dumble OverDrive" ....

Кстати, для этих целей (подбора в "пары") можно приспособить (использовать) Ваш усилитель на лапах 6П3С! Только НЕ забывайте, что анодное напряжение и напряжение на вторых сетках ламп 6П6С должно быть в районе 260 - 310 Вольт.

Спасибо, как "прокалить" и подобрать, все понятно.

Прочитал в теме "Dumble OverDrive", сообщения #34, #21.



Добавлено после раздумий:

На вскидку, какой мощности подойдет силовой транс?

Размер керна, или из советских, что-то есть, (ТС, ТАН) поближе?

В крайнем случае, будем мотать.

Один дроссель, остался от первой темы (Др2,3-0,21ll2)

Вернемся, к силовому тр-ру.

[Гость kdtp]

.... Вернемся, к силовому тр-ру.

Во-о-о-о, правильно - возвращайтесь. Что и как делать - Вы знаете..., мы это уже проходили.

Кстати, в расчётах применяйте (учитывайте) параметры типового включения ламп 6П6С в РР усилителе, в классе АВ1..., ну, те что я Вам скидывал. Да, и не забудьте про другие лампы и прочие "потребители" энергии (мощности сил. тр-ра). Короче - всё как обычно.

[cbafrunze]

Кстати, в расчётах применяйте (учитывайте) параметры типового включения ламп 6П6С в РР усилителе, в классе АВ1..., ну, те что я Вам скидывал. Да, и не забудьте про другие лампы и прочие "потребители" энергии (мощности сил. тр-ра).

За основу расчета силового трансформатора, берем схемы.

Выходные 6П6С,

Фазоинвертор 6Н1П,

"Предвариловка" и эффекты 6Н2П,

Выпрямитель "мост".

Изменено 13 Августа, 2015 в 06:07 пользователем cbafrunze

[Гость kdtp]

Ну, да..., всё верно. Ищите готовый или мотайте силовой трансформатор. Потом собираете макет БП и проверяете его на "вшивость".

Да, величина анодного напряжения, после первого электролитического конденсатора (перед дросселем) может быть в пределах 285 - 315 Вольт (в режиме покоя выходного каскада усилителя).

[cbafrunze]

Ну, да..., всё верно. Ищите готовый или мотайте силовой трансформатор. Потом собираете макет БП и проверяете его на "вшивость".

Да, величина анодного напряжения, после первого электролитического конденсатора (перед дросселем) может быть в пределах 285 - 315 Вольт (в режиме покоя выходного каскада усилителя).

Еще вопрос, накальные обмотки, мотать две.

Для выходных с фазоинвертором, и предвариловки.

Изменено 13 Августа, 2015 в 07:04 пользователем cbafrunze

[Гость kdtp]

Можно. Хуже не будет.

[cbafrunze]

Можно. Хуже не будет.

С силовым трансформатором, определились.

6П6С Iн -450ма

Iа -45ма(92ма)

Iс - 4ма(13,5ма)

6Н1П Iн -600ма

Iа -7,5ма

6Н2П Iн -340ма

Iа - 2,3ма



I-(92Х2)+(13,5Х2)+7,5+(2,3Х5)=184+27+11,5=222,5ма

223x1,41=314,43ма

I=315мa

U1 -210х1,4=294В

II - (450х2)+600=1500мa

U2 -6.3В

III- 340Х5=1700ма

U3 -6.3В



P = (210x0,315)+(6,3х1,5)+(6,3х1,7)=

= 66,15+9,45+10,71=86,31Вт



P = 86,31/0,88=98,07 Вт P = 100вт



S =1,2√P=1.2√98,07=11,88см2



а=0,8√S=0.8√11,88=2,75 см = Ш-28

с=11,88/2,8=4,24 см

S=ac=2,8x4,24=11,88см2 S = 12см2

[Гость kdtp]

Коротко, про особенности блока питания усилителей VOX, с выходной мощностью усилителей; 10, 15 и 30 Ватт.

Блоки питания этих усилителе (в отличии от других "фирменных" усилков) имеют очень "жесткий" силовой трансформатор. То есть, силовые трансформаторы очень хорошо держат максимальную нагрузку по току!!! В независимости от того - находиться усилитель в режиме "покоя" или он "выдаёт" максимальную мощность - анодное напряжение стоит как вкопанное..., ну, может при резких "всплесках" тока потребления "проседает" (на очень короткое время) .... не более чем на 5%!!! Что знакомая картина? Ну, да..., почти что как в лаповых усилителях класса Hi-Fi.

Поэтому, делая (проектируя) силовой трансформатор для лампового усилителя типа VOX, всегда закладывайте его мощность на 10-15% (минимум) БОЛЬШЕ, чем будет этот усилитель потреблять при максимальной выходной мощности!!! А, по хорошему, эдак процентов на 30 (можно больше)..., и будет Вам счастье....



Следующая особенность ВОКСОВ - это выходной каскад усилителя мощности..., но про ЭТО - в другой раз.



....Есть и третья особенность ..., это предварительные усилители. Их оставим "на закуску".
