vitivsev Опубликовано 6 Августа, 2015 в 09:53 Жалоба Поделиться Опубликовано 6 Августа, 2015 в 09:53 (изменено) Конечно же в классе АВ1. По "вашим в таблице" данным класс AB подразумевает Ra-a 10k. задача была посчитать трансформатор на 8К скорее всего это класс А режим II...хотя наверное надо было заранее определить или уточнить! Изменено 6 Августа, 2015 в 10:00 пользователем vitivsev Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость kdtp Опубликовано 6 Августа, 2015 в 12:56 Жалоба Поделиться Опубликовано 6 Августа, 2015 в 12:56 Провод тонкий..., витков много.... Всё от того, что сечение керна не большое.... Если посчитать активное сопротивление половинки первички... - многовато получается. Не-е-е-е, оно конечно..., может и прокатит..., но всё же, как то ОНО того..., не много не того. Может придётся искать компромисс - скажем, чуть - чуть увеличить значение "низа"..., или максимально (по возможности) увеличить ∅ намоточного провода в первичной обмотке.... Ссылка на комментарий Поделиться на другие сайты Поделиться
cbafrunze Опубликовано 6 Августа, 2015 в 16:59 Автор Жалоба Поделиться Опубликовано 6 Августа, 2015 в 16:59 По "вашим в таблице" данным класс AB подразумевает Ra-a 10k.задача была посчитать трансформатор на 8К скорее всего это класс А режим II...хотя наверное надо было заранее определить или уточнить! Ссылка на комментарий Поделиться на другие сайты Поделиться

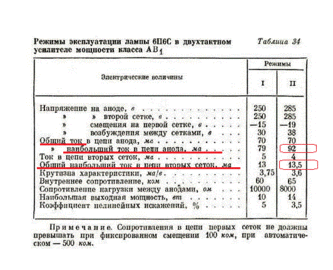

vitivsev Опубликовано 6 Августа, 2015 в 17:49 Жалоба Поделиться Опубликовано 6 Августа, 2015 в 17:49 (изменено) Валерий, вы меня простите, извините, так нельзя, это как математика, наука точная. То один кусочек то другой. Люди читающие форум будут постоянно путаться. Я сам не раз обжигался в неверности инф. и получал замечания по этому поводу. Смотрим 6П6С параметры и характеристики таблица 34 _https://www.istok2.com/data/4052/ _https://datagor.ru/theory/datasheets/790-oktalnye-luchevye-tetrody-i-pentody..html На сколько правильно там написано и это панацея утверждать не могу. По итогу ток на два баллона Анод 92 мА, 2-я Сетка - 13,5мА Следовательно 46мА и 6,75мА; Для своего расчета я брал именно эти данные. Если много витков, то тогда действительно необходимо немного пожертвовать нижней частотой и посчитать трансформатор от 50 - 60 Гц, ничего страшного и критичного в гитарном звуке не произойдет. В конце концов Вам же не хифи слушать. Или поискать железку побольше. p/s заинтриговали этой лампой :smile: Изменено 6 Августа, 2015 в 18:15 пользователем vitivsev Ссылка на комментарий Поделиться на другие сайты Поделиться
cbafrunze Опубликовано 6 Августа, 2015 в 18:33 Автор Жалоба Поделиться Опубликовано 6 Августа, 2015 в 18:33 (изменено) математика, наука точная. А, кто бы сомневался, посчитаем с учетом всех тонкостей, пересчитаем если не понравится, намотаем, послушаем, не понравится, перемотаем. Возьмем, другое "железо", посчитаем с учетом всех тонкостей......... Но, выходной трансформатор, на ТОРОИДАЛЬНОМ сердечнике, покупать не буду. Изменено 6 Августа, 2015 в 18:44 пользователем cbafrunze Ссылка на комментарий Поделиться на другие сайты Поделиться
vitivsev Опубликовано 6 Августа, 2015 в 18:47 Жалоба Поделиться Опубликовано 6 Августа, 2015 в 18:47 (изменено) ...выходной трансформатор, на ТОРОИДАЛЬНОМ сердечнике, покупать не буду...Намек понятен. Кто-то предлагает или рекомендует? Я исключил эти железки из рациона своих унч в качестве ТВ. Один остался заводского исполнения(не для продажи), правда приведенка получилась там какая-то не сильно правильная, исправить можно домотав несколько витков во вторичку, куплен был давненько, для эксперимента так сказать... Усилитель маршал на 12 ватт, что я описал на форуме, уже несколько месяцев трудится у моего знакомого гитариста, доволен как слон. Изменено 6 Августа, 2015 в 18:48 пользователем vitivsev Ссылка на комментарий Поделиться на другие сайты Поделиться
vitivsev Опубликовано 7 Августа, 2015 в 08:33 Жалоба Поделиться Опубликовано 7 Августа, 2015 в 08:33 (изменено) Еще вариант... f - 57,2Гц; Ra-a=8012Ом; К.П.Д. - 0,94% -> Ra-a= 7530Ом; Rн = 8Ом; Pw = 12Вт;I - 2700Вит. 4 секции - 675 витков по 4слоя - слой 150 витков - D-0,3мм лак; II - 88Вит. - D - 0,51 по лак; Вторичная 2 секции по 2 слоя(всего 4), все слои вторички параллельно; Высота всей обмотки включая прокладки 14 мм; 40,44Гц на половине заданной мощности = 6ватт; Изменено 7 Августа, 2015 в 08:42 пользователем vitivsev Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость kdtp Опубликовано 7 Августа, 2015 в 09:40 Жалоба Поделиться Опубликовано 7 Августа, 2015 в 09:40 (изменено) Виталий...., посчитать не сложно. Вы..., это..., когда схемы намотки рисуете - будьте внимательнее. И..., аккуратнее с условными обозначениями..., а то, у Вас, ерунда какая то получилась. И ещё, "точка" - это ВСЕГДА начало обмотки (секции). Выходит (по Вашим "обозначениям"), что начало намотки катушки надо начинать не от сердечника трансформатора, а с противоположной стороны!!! Вы, пока суд да дело, рисуночек то - уберите, ИЛИ, как можно скорее, исправьте..., а то "молодые" пацаны ВАС не правильно поймут..., со всеми вытекающими. Изменено 7 Августа, 2015 в 09:43 пользователем kdtp Ссылка на комментарий Поделиться на другие сайты Поделиться
vitivsev Опубликовано 7 Августа, 2015 в 10:29 Жалоба Поделиться Опубликовано 7 Августа, 2015 в 10:29 (изменено) И ещё, "точка" - это ВСЕГДА начало обмотки (секции) Замечание принято! :smile: убрать или поправить не могу, время на редакцию ограничили... А, точка, это условность-продолжение обмотки для общей картины не более(Вы же прекрасно понимаете), а где будет действительное начало и конец обмотки и как их соблюдать, пусть решают и думают сами эти "молодые"... Я так умыкаю, как более мешать в этой теме, что-то предлагать и навязывать тем более не стану, оне сами с усами, разберуться... P/s вся намотка первички в одном направлении :smile: Изменено 7 Августа, 2015 в 10:42 пользователем vitivsev Ссылка на комментарий Поделиться на другие сайты Поделиться
cbafrunze Опубликовано 7 Августа, 2015 в 11:37 Автор Жалоба Поделиться Опубликовано 7 Августа, 2015 в 11:37 Провод тонкий..., витков много.... Всё от того, что сечение керна не большое....Если посчитать активное сопротивление половинки первички... - многовато получается. Не-е-е-е, оно конечно..., может и прокатит..., но всё же, как то ОНО того..., не много не того. Может придётся искать компромисс - скажем, чуть - чуть увеличить значение "низа"..., или максимально (по возможности) увеличить ∅ намоточного провода в первичной обмотке.... Будем искать, компромисс. Низа, провод, можно и "железо" пересмотреть? Но, хотелось все же, покомпактней. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость kdtp Опубликовано 7 Августа, 2015 в 11:39 Жалоба Поделиться Опубликовано 7 Августа, 2015 в 11:39 Не-а..., опять неразбериха. Секция под названием "2 - секция" - где она на схеме намотки? Да и остальные секции тоже...!? Вот так, думаю, будет правильно. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость kdtp Опубликовано 7 Августа, 2015 в 11:50 Жалоба Поделиться Опубликовано 7 Августа, 2015 в 11:50 .... Но, хотелось все же, покомпактней. Хорошо. Давайте с этим железом "поработаем". Для начала, надо знать размеры катушки. Потом - какой провод будете использовать для обмоток (первичной и вторичной..., ∅ по лаку)? Имея эти данные, можно прикинуть - сколько витков (по максимуму) этого провода влезет в первичку. А уж потом посмотрим (посчитаем) какой у нас получается "низ". Ссылка на комментарий Поделиться на другие сайты Поделиться
