Трехполосный УНЧ

[Dimonos]

Добавлено после раздумий:

Отладите фильтры сейчас - потеряете время. Всё равно, после определения параметров динамиков, фильтры, наверняка, придётся переделывать. Только тогда у Вас будет осознание процесса и видение цели, к которой нужно прийти, а сейчас вы блуждекте наугад.

Садомазохист Вы ,Виктор, Вам человека не жалко?

[Гость victors]

Жалко, потому и предупредил. Я с самого начала говорил, что затея, вцелом, блудняк тк решено использовать кривые фильтры с кривыми и. или не настроенными усилителями и с неизвестными, по характеристикам, включая ТС-параметры, динамикам. Действуя по-моему, топикстартер набъёт себе шишек, и переведёт кучу деталей и текстолита (наверняка он будет фольгу травить или резать), однако, это должно добавить ему ясности в мозгах, а не разочарования.

[Гость химик]

Посмотри по ссылке ниже - практический опыт измерения параметров динамиков программой ARTA, включая настройки звуковой карты компа - это важно.

_https://domcxem.ru/index.php?option=com_content&view=article&id=47&Itemid=57

Насчет настроек, у меня в ноутбуке регулируються только уровень микрофона, уровень динамика и стереобаланс. Так как карта интегрированная. График как на изображениях по ссылке неполучияться хоть ты тресни. Вот что вышло:

- динамик хундай с подключеным твитером.

- хундай с отпаяным твитером.

- динамик 4ГДВ-1



То что на графиках до 100Гц, это искажение микрофонного входа, так-как ниже 100Гц он неберет.

Если считать что графики похожи на правду, то какую частоту раздела взять для Хундая и 4ГДВ-1?

Для НЧ 400Гц скорей всего.

[Гость химик]

Сергей, Химик,

Чтобы определить частоты сопряжения каналов в моногполосной активной АС, нужно, сначала, измерить микрофоном АЧХ динамиков, планируемых к применению в требуемом акустическом оформлении. Это делается программой ARTA STEPS и обычным электретным микрофоном "для музыки", типа МЭК-3 итп. (Те что в телефонах, могут быть хуже тк могут рассчитываться только на речевой диапазон)

Виктор, а точно ARTA STEPS нужна была для снятия АЧХ? Насколько я понял из описаний, Steps нужна для снятия чуствительности, А для АЧХ просто ARTA. Вот что получил с ARTA:

- хундай с твитером.

- хундай без твитера.

- 25гдн - 3 - 4

- 4гдв - 1

[Гость victors]

Возможно, я названия перепутал, за давностью лет. И это только на пользу пошло, как вижу. Последние графики очень похожи на правду и АЧХ 25гдн почти такая, как ранее приводилась с чужих слов.

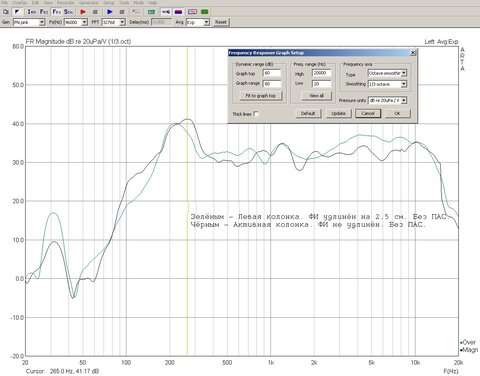

У меня тоже зв. карта интегрированная, кроме карты ещё в программе доп настройки есть, для сглаживания графика.

На приложенном рисунке видно.

[Гость химик]

- хундай с твитером

- без твитера

- 25гдн-3-4

- 4гдв-1

Надеюсь сейчас то?

Я думаю, что НЧ стыковать на 400Гц, а ВЧ гдето 3,5 - 4кГц. Хотя у Аудиокилера где то на сайте читал, что НЧ надо стыковать на 250Гц.

Так вот - какие лучше границы взять?

[Гость victors]

Очень хорошо. :-)



Теперь, глядя на графики, ИМХО, НЧ динамик можно оставить, а СЧ и ВЧ искать другие. И Хундай с твиттером и без и 4ГДВ-1 имеют неравномерность АЧХ, в зоне, где предполагается работа, более 10 дБ и в плюс и в минус. Корректировать это акустическим оформлением вряд ли удастся.



Если "плато" на АЧХ НЧ динамика начинается, например, с 50 Гц, делать разделение на 250 Гц вполне нормально - НЧ динамик будет две октавы воспроизводить. Для имеющегося, опять же ИМХО, - 400 Гц - верхняя частота, дальше или широкополосник ставить или СЧ динмик, с ровной АЧХ в диапазоне 300 - 5000 Гц и выше ВЧ пищалка.



Попробуй найти где то (взять на время) самые лучшие колонки, желательно 3х полосные, какие найдёшь, и померь их АЧХ - общую, и каждого динамика отдельно, чтобы представлять, как выглядит супарная АЧХ на "фирменных" АС. Это будет образец, к которому нужно стремиться или превзойти.

[Гость химик]

Очень хорошо. :-)



Теперь, глядя на графики, ИМХО, НЧ динамик можно оставить, а СЧ и ВЧ искать другие. И Хундай с твиттером и без и 4ГДВ-1 имеют неравномерность АЧХ, в зоне, где предполагается работа, более 10 дБ и в плюс и в минус. Корректировать это акустическим оформлением вряд ли удастся.



Если "плато" на АЧХ НЧ динамика начинается, например, с 50 Гц, делать разделение на 250 Гц вполне нормально - НЧ динамик будет две октавы воспроизводить. Для имеющегося, опять же ИМХО, - 400 Гц - верхняя частота, дальше или широкополосник ставить или СЧ динмик, с ровной АЧХ в диапазоне 300 - 5000 Гц и выше ВЧ пищалка.



Попробуй найти где то (взять на время) самые лучшие колонки, желательно 3х полосные, какие найдёшь, и померь их АЧХ - общую, и каждого динамика отдельно, чтобы представлять, как выглядит супарная АЧХ на "фирменных" АС. Это будет образец, к которому нужно стремиться или превзойти.

Опа... Проблемка с динамиками. Других взять сейчас просто негде.

Кстати, когда мерил, неподумал вынуть динамики из коробок. Измерения проводил в корпусах. И всеже, может есть способ сгладить АЧХ хундая? На ВЧ может быть еще найду 2ГД-38, они вроде бы лучше о характеристикам. Но СЧ пока что тяжелый случай.

[Dimonos]

А вам не кажестся, что микрофон после 5 кгц не "тянет"?

Или на компе включен шумопонижающий фильтр.



Добавлено после раздумий:

Вы ж анализируйте ситуацию и сравните графики низкочастотника и хундая на вч. Неужели они одинаково глухо звучат?

[Гость victors]

Из ящиков динамики нужно вытащить, и измерять с 1 см на очень маленькой мощности.



Нужно искать хорошую АС и ещё один микрофон, для сопоставления результатов измерений.



(Если это микрофон от караоке, может там специально только речевой диапазон на уровне, остальное давится, чтобы помех было меньше.)

[Dimonos]

Из ящиков динамики нужно вытащить, и измерять с 1 см на очень маленькой мощности.

Зачем это? Ас будет без ящиков и работать на очень маленькой мощности?



Добавлено после раздумий:

Нужно искать хорошую АС ..

О, АС из самой лучшей уже стала просто хорошей, ..если так дальше пойдет...

Совет нереальный, кто это в здравом уме даст свою хорошую акустику для опытов, тем более разобрать?

Сергей, можете считать , что у очень хорошей АС АЧХ ровная . По крайней мере у мониторного типа АС.

Изменено 30 Сентября, 2014 в 14:48 пользователем dimonos

[andrew_spb]

Так вот - какие лучше границы взять?

Это зависит от АЧХ динов, возможностей фильтров (если неактивные), и как ни странно - размеров комнаты. Для маленьких помещений я бы делал раздел "повыше".
