Стабилизированный лабораторный блок питания 0-30В 0,002-3А


Рекомендованные сообщения

6 часов назад, Lexter сказал:

На первой странице этой ветки я уже пытался написать

да да. я начал с этого и прошел первый этап. второй не прошел. установил U2 и остальные элементы указанные в сообщении. Но новый tl081 все равно греется и напряжение не регулируется. 25в

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Ответы 108
  • Created
  • Последний ответ

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

А почему Вы сразу обижаетесь? Или вы не в курсе, что есть последовательные и последовательно-компенсационные стабилизаторы? Если так, то учебник вам в руки ... :)   И безусловно, Вы аПсалютна прав

Не так. По принципу действия есть стабилизаторы с автоматической регулировкой (один из отечественных терминов - "компенсационные") и параметрические стабилизаторы. А включение регулирующего элемента м

Posted Images

21 час назад, Amir сказал:

прошел первый этап

Что именно? Вот это?

В 07.03.2014 в 23:10, Lexter сказал:

Начните с трансформатора и выпрямителя. Оставьте только трансформатор, диодный мост D1 - D4, резисторы R1, R2, R3, конденсаторы C1, C2, C3 и диоды D5 - D7. Остальное отключите.

Проверьте выходные напряжения. Положительное (на +С1), как вы сказали, должно быть около +20В, отрицательное (в точке соединения R3, D7) -5,6В. Положительное проверьте под нагрузкой 1-2А (для 20В это резистор 10-20 Ом 50 Вт).

Тогда давайте так и писать, конкретно что, и с цифрами. В том числе, какой ток может выдавать ваш трансформатор.



Насколько я помню, там оказалось, что проблема была в ляпе в монтаже. Может с этого и начать? Плату на замыкания тестером проверяли? Флюс отмыт?

Не имея возможности посмотреть и где надо измерить, подсказать что-то очень проблематично.

Можете фото монтажа выложить, если не трудно?

И, наверное, что-то реально можно будет сделать, если вы выложите рисунок собранной части схемы с указанием получившихся  напряжений в характерных точках. Номиналы элементов обозначайте на схеме.

Это про вот эту часть схемы:

В 09.03.2014 в 12:13, Lexter сказал:

Дальше постепенно наращиваем схему. Подключите переменный резистор P1. Его верхний вывод временно соедините с "+" питания через резистор примерно такого же номинала, как P1. Установите подстроечник RV1, резисторы R8 - R12, конденсаторы C4 - C6, C9 и операционник U2. Добавьте конденсатор параллельно D7 (с соблюдением полярности). Правый вывод R12 временно соедините с выходом операционника (вывод 6 U2). Кстати, на схеме не обозначены номиналы. Приведите тут, на всякий случай, что вы ставите.

Итого, собрали каскад регулировки выходного напряжения. Это вполне себе схема проверки операционника. :smile:

Мощную нагрузку (вообще никакую) к блоку на время проверки не подключать!

Этот операционник при таком включении греться вообще не должен, а потенциометром Р1 должно регулироваться напряжение на выходе этого ОУ. Обозначьте на рисунке схемы, в каких пределах (от до) регулируется.



И на всякий случай... Мы вообще про вот эту схему говорим? :smile:


Изменено пользователем Lexter

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, Lexter сказал:

Мы вообще про вот эту схему говорим?

схема вроде та

3 часа назад, Lexter сказал:

какой ток может выдавать ваш трансформатор

Трансформатор на 5-6А. сейчас подсоединил вторичные обмотки так, чтобы выдавал 20В

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

R1 = 2,2 кОм 1W
R2 = 82 Ом 1/4W
R3 = 220 Ом 1/4W
R4 = 4,7 кОм 1/4W
R5, R6, R13, R20, R21 = 10 кОм 1/4W
R7 = 0,47 Ом 5W
R8, R11 = 27 кОм 1/4W
R9, R19 = 2,2 кОм 1/4W
R10 = 270 кОм 1/4W
R12, R18 = 56кОм 1/4W
R14 = 1,5 кОм 1/4W
R15, R16 = 1 кОм 1/4W
R17 = 36 Ом 1/4W
R22 = 3,9 кОм 1/4W
RV1 = 100K триммер
P1, P2 = 10KOhm линейный потенциометр
C1 = 4700uF/63V электролитический
C2, C3 = 50uF/63V электролитический
C4 = 100нФ полиэстр
C5 = 200нФ полиэстр
C6 = 100пФ керамический
C7 = 10uF/50V электролитический
C8 = 330пФ керамический
C9 = 100пФ керамический
D1, D2, D3, D4 = 1N5402,3,4 диод 2A — RAX GI837U  готовый мост под 4А
D5, D6 = 1N4148
D7, D8 = 5,6V зенеревский
D9, D10 = 1N4148
D11 = 1N4007 диод 1A
Q1 = BC547
Q2 = КТ961АБ
Q3 = BC557
Q4 = КТ 827А
U1, U2, U3 = TL081, опер. усилитель
D12 = LED диод



4 часа назад, Lexter сказал:

Подключите переменный резистор P1. Его верхний вывод временно соедините с "+" питания

прислал схему и номиналы элементов.

теперь вопрос 1: Верхний вывод Р1 это который? под номером 5?

4 часа назад, Lexter сказал:

Правый вывод R12 временно соедините с выходом операционника (вывод 6 U2)

Вопрос 2: если проследить по схеме которую выложил, получается соединять 2 и 6 ножки U2. Правильно понял? или выпаять правую ногу R12 и соединить с 6 ножкой?

Давайте разберемся с этим этапом и замерю напряжения. U2 перестал грется . забыл выпаять силовой транзистор Q4 )

Изменено пользователем Amir

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 часа назад, Amir сказал:

R1 = 2,2 кОм 1W
R2 = 82 Ом 1/4W
R3 = 220 Ом 1/4W

...

Так у нас ничего не получится. Вы не ответили ни на один мой вопрос.

Вы предлагаете мне рисовать часть схемы и проставлять на ней номиналы, напряжения... ?



Чертёж печатной платы - это не фото вашего монтажа. На нём ваших (возможных) ляпов не видно.



3 часа назад, Amir сказал:

Верхний вывод Р1 это который?

Предполагается, что читая, вы смотрите на схему. Резистор нарисован вертикально. Один вывод у него верхний, второй - нижний, третий называется "движок".  А R12, например, нарисован горизонтально, поэтому можно сказать, что один вывод у него левый, другой - правый.

"вывод Р1 под номером 5" - это не номер вывода, а номер контрольной точки.



3 часа назад, Amir сказал:

получается соединять 2 и 6 ножки U2. Правильно понял?

Для этого я и предложил вам рисовать схемы, чтобы вы могли проверить, что собираете, а я - увидеть, как вы поняли. Ещё они нужны, чтобы было куда тыкать пальцем при объяснениях.

Откуда я должен знать, что именно вы забыли выпаять и что с чем решили соединить? Словами вы это вряд ли без ошибок объясните. Вон, вы уже пишете: "получается соединять 2 и 6 ножки U2", но ведь наверняка не это имели в виду?

У меня было написано правильно и ножки там не соединяются.



4 часа назад, Amir сказал:

Трансформатор на 5-6А

Это абсолютно ни о чём. Вопрос был "может ли ваш трансформатор выдать желаемый ток и какая при этом будет просадка напряжения". То есть надо нагрузить и измерить. Даже имея хороший трансформатор, можно собрать так, что на выходе схемы будет одно удивление.

Изменено пользователем Lexter

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

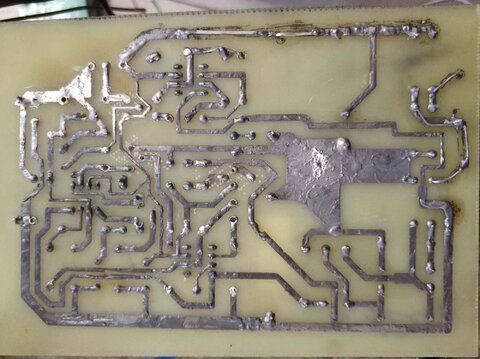

Только бегло взглянул.

Монтаж в принципе достаточно аккуратный, ляп сложно пропустить.

Но бросилось в глаза вот это:

По схеме:

15 часов назад, Amir сказал:

R7 = 0,47 Ом 5W

На плате стоит:




Если вы так же невнимательно относитесь к номиналам остальных элементов, это может быть проблемой. Проверьте. Желательно тестером, а не по маркировке.



По разводке печатной платы:

Напрочь отсутствуют блокировочные ёмкости около выводов питания у всех ОУ (или между выв.4 "Vcc-" и выв.7 "Vcc+", или с них на "GND"). Без них велика вероятность самовозбуждения. Если у вас есть осциллограф, проконтролируйте. Тем более что вы как раз наблюдали большой нагрев корпуса ОУ, что бывает при самовозбуждении.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Получается поставил 4.7Ом вместо 0.47

Параллельно D7 поставил конденсатор на 25в 10uF (по вашему совету)


Изменено пользователем Amir

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пока можно и без них, тем более, что двух ОУ вообще пока на плате нет. Или уже есть, и по намеченному плану продолжать не будем?
