Неисправен блок защиты усилителя Амфитон 002


Рекомендованные сообщения

Что-то не понял, ты что, реле от сети напрямую питаешь?

Почему,там подход(не стабилизированный) на 31 Вольт постоянки,через делитель на резисторе(120 Ом),это нужно было для РЭС6 у которой рабочий номинал в 22 Вольта. Для этой релюхи,это маловато. Ещё сеть гуляет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Ответы 110
  • Created
  • Последний ответ

Top Posters In This Topic

Почему,там подход(не стабилизированный) на 31 Вольт постоянки,через делитель на резисторе(120 Ом),это нужно было для РЭС6 у которой рабочий номинал в 22 Вольта. Для этой релюхи,это маловато. Ещё сеть гуляет.

Так через делитель к сети? Просто обычно к блоку питания, без делителя подключается.



PS: Дошло, наверное не проснулся с утра. :smile: Ты через делитель к 31 Вольта подключаешь, потому, что реле на 24?

Изменено пользователем elektrik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Ты через делитель к 31 Вольта подключаешь, потому, что реле на 24?

Да,так и есть.

Можно и без делителя,но предполагаю, что будет повышенный нагрев катушки реле.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Для этой релюхи,это маловато. Ещё сеть гуляет.

Для снижения нагрева обмотки реле, можно применить форсированное включение. То есть параллельно резистору подключить конденсатор. Тогда в момент включения реле напяжение на на реле будет 31 В. И снижаться по мере заряда конденсатора. Идея основана на том, что ток включения реле больше тока удержания.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Наверно сам запутался, и Вас запутал.

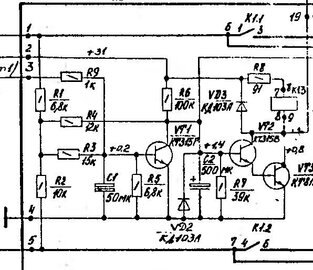

Вот эта схема,ничего не менялась кроме R8(стояло 120 Ом),поставил на 90 Ом.,(думал это делитель) чтобы напряжение было 24 Вольта,для нового реле.post-14076-1359876936_thumb.jpg



Параметры рэле РЭС6 (паспорт 113) и нового рэле. Если кратко;



РЭС6 ---- Реле TRL



номин.напряж.

22в (±3) ------ 24 Вольт (+19.2в, -2.4в)



сопротивл.обмотки.

550 (± 50 Ом) ----- 650 (10%) Ом



Ток срабатывания

30 мА ----- -?



Ток отпускания

6 мА ----- -?



Рабочий ток

38-40 мА. ----- 37.2 (10%) мА



Подскажите,нужны ли какие нибудь изменения в схеме для нового реле?



Добавлено после раздумий:

Почему задаю такой вопрос? т.к. после трёх дней простоя усилителя,после включения его(как положено,через 4 секунды,хороший щелчок реле),звука не было полностью в левом канале,а в правом,чуть пробивался. После выкл. и заново вкл.,звук появился. Как раз начались такие проблемы после замены реле.

Изменено пользователем jagric

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
после трёх дней простоя усилителя,после включения его(как положено,через 4 секунды,хороший щелчок реле),звука не было полностью в левом канале,а в правом,чуть пробивался. После выкл. и заново вкл.,звук появился. Как раз начались такие проблемы после замены реле.

Ток включения мал, контакты плохо сходятся. Или уменьшай сопротивление R8, или подключи параллельно ему конденсатор.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Ток включения мал, контакты плохо сходятся. Или уменьшай сопротивление R8, или подключи параллельно ему конденсатор.

Спасибо. На какое сопротивление заменить R8? и конденсатор какой ёмкости и наверно неполяр?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Спасибо. На какое сопротивление заменить R8? и конденсатор какой ёмкости и наверно неполяр?

Надо знать ток срабатывания реле, иначе только методом подбора. :smile:

Конденсатор электролит, + к питанию. на глазок микрофарад 20-100. Опять же от реле зависит.

Изменено пользователем elektrik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Вот эта схема,ничего не менялась кроме R8(стояло 120 Ом),поставил на 90 Ом.,(думал это делитель) чтобы напряжение было 24 Вольта,для нового реле.post-14076-1359876936_thumb.jpg

Евгений!

Что-то вы напутали.

Если питание 31 В, сопротивление обмотки нового реле 650 Ом, последовательное сопротивление 91 Ом (90 не бывает), на обмотке реле будет 27,2 В - это больше, чем нужно.

Значит надо измерить:

1. Питание в точке 2, где должно быть +31 В.

2. Сопротивление обмотки реле.

3. Сопротивление резистора "90 Ом".

4. Напряжение на обмотке реле при включенном усилителе.

Если оно малО, а скорее всего так и есть, значит проблема в транзисторах VT1-3.

Или на вход блока защиты поступает постоянное напряжение.

Чтобы убедиться в исправности реле и что оно хорошо щёлкает, надо закоротить КЭ VT3 и сравнить разницу напряжений на обмотке реле до и после замыкания. При разнице в несколько вольт реле не виновато.

На схеме показано, что на К VT3 может быть 0,8 В. Сколько в натуре?

Какое напряжение на базах VT2 и VT3 ?

Зная это, мы решим проблему.

Может один из транзисторов неисправен или впаян неправильно.

Может где-то обрыв или замыкание.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Промерил

Питание т.2 - 28 Вольт(при 216 Вольт в сети).

Обмотка реле- 660 Ом.

R8- 89 Ом

Напряжение на обмотке реле -- 23.1 Вольт.

Постоянка на входе- 1.2 и 1.1 мВ.

на К VT3 -- 0,73 В

напряжение на базах VT2 и VT3 --1.4В и 1.1 мВ.



Вроде всё в порядке.



Добавлено после раздумий:

Ещё VT3 коротил,реле щёлкает,разница в напряжении 0.01 Вольт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Вроде всё в порядке.

Да, похоже, что всё исправно. 23,1 В должно быть вполне достаточно для реле на 24 в , при желании можно сделать 24...25 В , уменьшив R8 (поставить параллельно старое сопротивление, например) или, как советовали параллельно R8 конденсатор, хотя в данном случае не вижу необходимости - способ эффективен при бОльшей разности напряжений питания и рабочего реле.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Промерил

Питание т.2 - 28 Вольт(при 216 Вольт в сети).

Обмотка реле- 660 Ом.

R8- 89 Ом

Напряжение на обмотке реле -- 23.1 Вольт.

Постоянка на входе- 1.2 и 1.1 мВ.

на К VT3 -- 0,73 В

напряжение на базах VT2 и VT3 --1.4В и 1.1 мВ.



Вроде всё в порядке.



Добавлено после раздумий:

Ещё VT3 коротил,реле щёлкает,разница в напряжении 0.01 Вольт.

Питание - 28 В вместо 31 В маловато, но не смертельно. Напряжение на обмотке реле - 23.1 В относительно массы или относительно второго вывода обмотки? Скорее всего относительно массы, тогда на выводах обмотки 23.1-0,73 = 22,37 В - маловато. По расчетам вроде правильно 90 Ом должно быть, но раз напряжение занижено поставь резистор поменьше хотя бы около 50 Ом.



Добавлено после раздумий:

Да, похоже, что всё исправно. 23,1 В должно быть вполне достаточно для реле на 24 в ,

Хватать должно, но не хватает :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
