А еще в сетевом выключателе есть третий контакт, который при отпущенной копке, замыкает некий провод на общий.

Отключать его не надо, перестанет отпускать реле защиты (отпускать мгновенно) при выключении УМ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Ответы 110
  • Created
  • Последний ответ

Top Posters In This Topic

Разница в назначении. Параллельно, это ВЧ фильтр. Перемычками между контактами выкл. реле, это искрогаситель.

Понятно,спасибо!

Но тут же,возникает вопрос. Как эти конденсаторы влияют на звук(параллельное и последовательно первичке),или влияния особого нет?

Хочу на первичку парал. зацепить кондёр X2,но с ёмкостью не определился. Какой нибудь в этом смысл есть?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Но тут же,возникает вопрос. Как эти конденсаторы влияют на звук

Да собственно на звук ни как не влияют. Это фильтр от ВЧ помех по питанию.

Хочу на первичку парал. зацепить кондёр X2,но с ёмкостью не определился. Какой нибудь в этом смысл есть?

Емкость можно от 00,1 до 0,1 мф, важно что бы были на напряжение не менее 400 В. Ну а смысл... во всяком случае хуже не будет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 1 month later...

Это опять я!

Нужен совет. И вопрос будет по банкам питания и диодному мосту.

Как не крути,но конденсаторы питания(к50-16 50в-2000μF) начили резко умирать. Пару штук,ёмкость упала в ноль.Да конечно, срок они свой отходили,даже больше,за что им честь и хвала. Просто ни хотелось там что то колхозить,нужно что бы также красиво выглядело и было на своих местах. Пока подобрал конденсаторы на замену,один в один по размерам,это YAGEO LG.(63в-6800μF и 50в-10000μF) Но... ёмкость получается большая,это 13600 и 20000 μF в плечо. Выдержат ли диоды кд202 и не поплохеет трансформатору от такой ёмкости?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Выдержат ли диоды кд202 и не поплохеет трансформатору от такой ёмкости?



Трансформатору - нет, а вот импульсы тока через диоды станут короче, а пиковый ток возрастёт.

На всякий случай, я бы поменял. Тем более, что сейчас достаточно просто подобрать диоды даже с десятикратным запасом.

Совет:

Если будете менять на Шоттки, берите минимум с трёхкратным запасом по напряжению. Параметр "максимальное обратное напряжение" для них критичен, пробиваются в КЗ сразу.



Для справки: Обратное напряжение на диоде выпрямителя равно удвоенному выходному.

Изменено пользователем Lexter

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

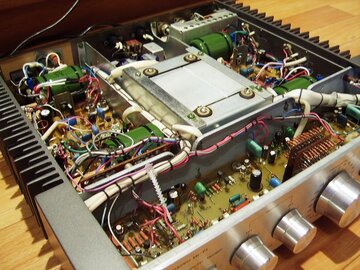

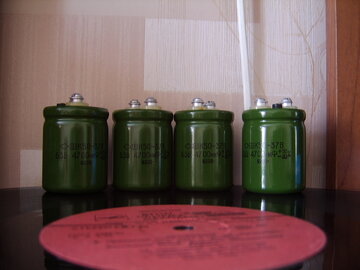

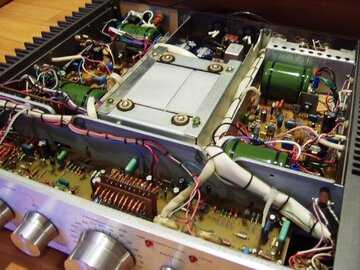

Не стал я мудрить и тратиться на китайские конденсаторы(тем более был опыт с их конденсаторами в блоке питания), в общем поставил наши к50-37в на 63в-4700μF.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

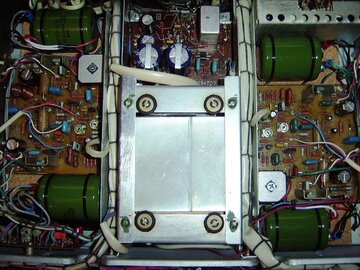

Сегодня было время,заменил диоды кд202 на такие мостики GBPC3508W ("800V 35A Мост" IR)

Ну вроде,всё. Профилактика произведена,осталось прогреть и послушать.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сегодня,начались проявляться искажения в высокочастотной области,на маленьких уровнях сигнала,которые могли появиться то в правом канале,то в левом или сразу после включения или через час,два работы усилителя. С такой неисправностью,я сталкивался на многих усилителях где присутствовало реле РЭС6. Сделал замер по сопротивлению между контактами,получилось 1 Ом и 1.2 Ома. при допуске в 0.6 Ом.

Вскрыл,так и есть,чернучие контакты в своём репертуаре. Почистил,промыл. Всё прекрасно работает. Вот только на сколько его хватит,ни знаю.

Буду думать чем его заменить. Китайским или нашем,новым и герметичным.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сегодня,нашёл таки время на замену реле РЭС6 на РЕЛЕ TRL-24VDC-S-2C (TTI)post-14076-1359653163_thumb.jpg

Правда пришлось делитель питания на неё подогнать,а то в сети у меня 207 В. было,а при 22 вольтах( которое на неё поступает),оно высказывалось пропаданием звука в колонках. Уменьшив резистор,добился(при 210 Вольт) 24 вольта на реле,запас у этого реле,в сторону увеличения напряжения,очень большой,а на уменьшения всего 2 Вольта.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Правда пришлось делитель питания на неё подогнать,а то в сети у меня 207 В. было,а при 22 вольтах( которое на неё поступает),оно высказывалось пропаданием звука в колонках. Уменьшив резистор,добился(при 210 Вольт) 24 вольта на реле,запас у этого реле,в сторону увеличения напряжения,очень большой,а на уменьшения всего 2 Вольта.

Что-то не понял, ты что, реле от сети напрямую питаешь?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
