Taschibra. Tashibra. Электронный трансформатор

[Гость ruberoidd]

Сегодня обнаружился интересный феномен. Как я писал где-то выше, питаю ташиброй два канала усилителей на тда2030 усиленных транзисторами, каждый канал работает на двух омную нагрузку. Подошло время, оформил все это дело в свеже испеченный корпус, включил и удивился: прибавляю громкость и как раз на рубеже уже слышимых искажений усилитель глохнет, как потом оказалось пропадает питание на выходе ташибры! Ну думал трындец, что-то накрылось, снял крышку усилка, вскрыл ташибру, не обнаружил никаких внешних повреждений, включаю - все поет, подымаю громкость, только пошли искажения - опять глохнет усилитель. Видимо по какой-то причине срывается генерация в этом чудо ИБП. Получилось даже хорошо, имхо, усилитель не перегрузишь! Собрал все обратно, так и оставил, по пробовал еще несколько раз - та же петрушка, при 9 вольтах на выходе усилка на двух омном эквиваленте (нагружены оба канала) - все пашет, при 10 вольтах уже есть маааленькое ограничение сигнала - пашет, добавляешь громкости, напряжение на выходе не растет, но зато есть очень явное ограничение сигнала - через секунду пропадает питание!

Самое главное, что такого не было, пока все платы просто лежали на столе, собрал все в корпус и образовалась защита от перегерузок :smile: . Единственное что добавилось, так это куллер-вентилятор и светодиод. Отключал - не помогает.

Мое мнение, что всему виной служит не отключенная цепь возбуждения по току. Вот.

[Гость thekislota]

Самое главное, что такого не было, пока все платы просто лежали на столе, собрал все в корпус и образовалась защита от перегерузок :smile: .

Может на проводах был просад напряжения вот и не было срыва генерации.

[Гость puwistiy]

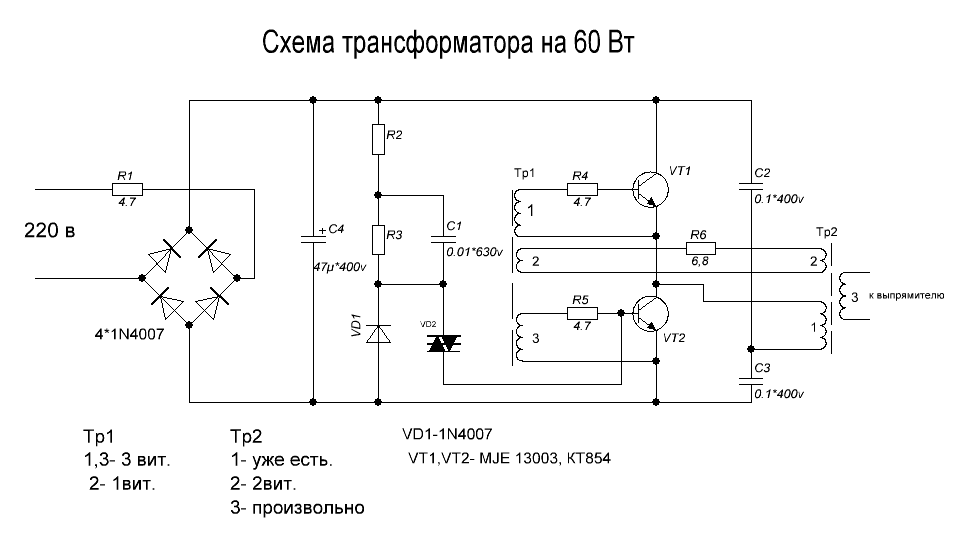

Назрел вот такой вопросик, что за зверь VD2 и как его проверить, а то у меня ему кажеться кирдык.

Изменено 3 Июня, 2010 в 20:56 пользователем puwistiy

[alex n]

Это симметричный динистор DB-3 -https://www.datasheetcatalog.org/datasheet/SGSThomsonMicroelectronics/mXttzzs.pdf . Аналогичен нашим КН102, только включённых встречнопараллельно.

В данной схеме можно заменить одним КН102, правда размеры у нашего "малость" побольше :smile:

Как проверить, думаю, найдёшь... . :smile:



Добавлено после раздумий:

Кстати, есть статья по переделке балласта от ЛДС в блок питания.



34483.rar

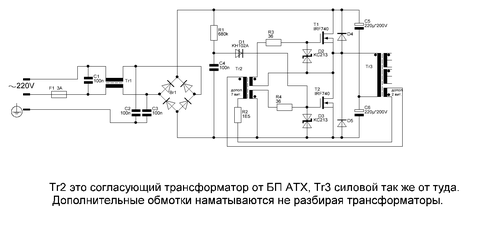

А так же схема на полевых с использованием трансов от БП ПК





Изменено 4 Июня, 2010 в 08:08 пользователем alex n

[Гость puwistiy]

спасибо

[Гость nikolamp]

К сожалению или к радости не пришлось иметь дел с Taschibra, однако несколько других пришлось попользовать.

Смею всех заверить, что все они- близнецы- братья, за исключением конструктивных отличий и очень маленьких схемных.

Выкладываю свою информацию со схемами, может кому пригодится защита.

Есть фотографии, печатки и данные трансформаторов, правда, занимает более 1,5MB. Можно изготовить такое чудо и дома.

Не решился открывать новую тему из- за сомнений, что уже и так много об этом написано.

По переделкам работа не завершена, но то, что написано уже функционирует.

Прошу извинения- не знаю, в нужном- ли месте выложил эту информацию, если нет, может тогда лучше открыть новую тему либо совсем стереть?

Halogen_Trafo.pdf

[Гость gert12]

Есть фотографии, печатки и данные трансформаторов, правда, занимает более 1,5MB.

Спасибо за информацию,хотелось бы посмотреть все остальное.

[alex n]

Присоединяюсь... . :smile:

[Гость nikolamp]

Собрал в кучу свои заметки, но получилось 2 части. Если делать вместе- теряется качество.



Добавлено после раздумий:

И вторая часть.

Halogen_Trafos._Meine_Erfahrung_1.pdf

Halogen_Trafos._Meine_Erfahrung_2.pdf

[FOLKSDOICH]

Спасибо. Ценная инфа.

[Гость klon_kz]

Спасибо, интересно, пригодится.

[Гость alx25v]

После короткого рассмотрения данных схем и быстрого анализа увидел некоторые проблемы: если воткнуть по высокой стороне емкость в питание то сразу исчезает защита по току, а по другой схеме ещё и по перегреву.
