Ламповый фонокорректор Комиссарова, Лаконик или ваш вариант?

[bedjamen]

Спасибо за советы. Сейчас разбираюсь, Лампы поставил 6Н2П, уже лучше. Как будут результаты, отпишусь

[Гость Максим_В]

Сделал старый модель этого корректора. Коррекция похоже от печки наляпана. За основу цепи коррекции взял из даташита специализированнного оу малошумящего LT1115 . И все покатило как часики. Только пришлось сделать нужные емкости из нескольких составлять, так проще.чем искать точные резисторы и конденсаторы класс 0,1.

В архиве модель исходного корректора,корректора с цепью из даташита ЛТ1115 и бокаревский на триодах и антикорректирующая цепь .

Антикорректирующая цепочка выделена красным

суммарная АЧХ корректора и проверочного узла.20-20000гц отклонение 0,5-0,7бд

офф. Что скажем ?







... И все покатило как часики. ...

В смысле "запело-заиграло" ?

Результируюшая АЧХ сошлась.Все же на фирмах ,производителях оу не чайники,вроде нас сидят,а профи высокого пошиба.

Все же не 19 век, нужно и мощные специализированные программы использовать,а не на глазок делать.

Изменено 25 Августа, 2016 в 19:49 пользователем Максим_В

[Гость Максим_В]

Цепь из даташита точнее формирует требуемую АЧХ .Не хочу спорить ,нет никакого желания аргументировать свои слова , модели даны,крутите вертите как хотите .все равно выбирает каждый сам.

вот более привычная коррекция .Плюс в том .что плату не надо переделывать.С5 так то надо 13,3нанофарады,округлил до 15н

[Alleexx68]

Приветствую Уважаемые сограждане!

Позвольте и мне поведать историю своего корректора. Винилом увлекаюсь давно . И возникло желание попробовать свои силы в «корректоростроении».

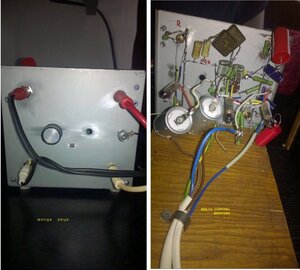

Так как опыта маловато, искал схему максимально разжеванную и неоднократно повторенную. Схема эта мелькала в этой ветке в посту №120 . Я же выкладываю фото того варианта который собирал я. Это схема так называемого «корректора Василича». По этим двум словам легко найти много информации в инете.

Я прочитал две ветки на двух форумах посвященных этому кору. Но вопросы я там задавать не стал, по причине творящегося там хамства и нездоровой атмосферы.

Сам автор собирает их на продажу, люди покупают, значит изделие работает хорошо. Множество людей его повторило и остались довольны.



В тоже время есть масса негативных отзывов. Взвесив все за и против, решил собирать. Да и лампы такие в руках ни когда не держал ,интересно стало. Лампы приобрел на Истоке. Остальные детали нашлись в тумбочке.

В помощь был призван старый друг имеющий богатый опыт общения с лампами. Николай, спасибо тебе огромное за помощь!!!! :cool:



Все было собрано по рекомендациям автора, в то же время без особой красоты, по типу макетки. Питание кенотронное но с добавление двух диодов . «Крутявчик» в цепи коррекции оставил один , который 50 К. Он регулирует ВЧ. Иногда это нужно. Второй убрал за ненадобностью . То есть резистор 24 К сразу на землю. Конденсатор 3400 пФ не нашел , поставил 3300. Более того, пересматривая десятки разных вариаций этой схемы, видел много раз именно 3300. Все напряжения соответствуют тем что на схеме.

Разброс есть , но не большой.



С начало все было собрано без особого зацикливания на марку элемента схемы. Просто что бы был соответствующий номинал. А потом долго «игрался» с конденсаторами. Этот процесс я опущу.

Расскажу что на данный момент.

Резисторы все почти ВС от старых приемников . Конденсаторы в БП разношерстные, но есть и Рубиконы, из старых БП принтеров. Конденсатор межкаскадный ФТ-3. Выходной «Аудиофиллер» полипропилен. В цепях коррекции 3300 – СГМ-3 А, 0,01- КСО.

Все работает. Фона практически нет.

Сразу порадовал мощный выход. Напрямую подключаю на мощник. Ну а дальше все познается в сравнении….. Мне не интересно собирать ради того что бы просто работало! Мне важен результат в достижении качественного звучания.



Теперь о том что и как сравнивалось. Имеется усилитель MusicalFidelityE10 ( его встроенный фонокорректор ). Использовался как совместно с усилителем, так и отдельно ( сигнал снимался с выхода TAPE)-далее сокращенно Фидель. Предусилитель –корректор самодельный (собирал не я , приобрел послучаю, поэтому схемы точной не имею). Единственное что знаю, корректор по мотивам Ульянова, на 6Н9С и 6Н8С с батарейкой в смещении. Лампы МЭЛЗ с железными юбками – далее Ульянов. И еще один, но об этом позже.



Проигрывателя два - Ямаха и Техникс. Подробно на этом сейчас не останавливаюсь.



Слушалось в разных комбинациях. В общем если в двух словах, то со звуком в принципе на первый взгляд все нормально. Если слушать из другой комнаты , так вообще красота… Но при ближайшем рассмотрении выявился ньюанс. На высоких частотах что то не то! Я не имею ввиду что их мало или много. Они не правильные.

Поясняю. У моего товарища меломана есть большая коллекция фирменного американского винила с джазом. Скажу сразу не все там мне нравиться, но вот качество звучания этих пластинок я считаю эталонное. Есть один диск , там запись с живого концерта. Фортепиано, контрабас, вибрафон, ну и барабанная установка . И самое главное! Кроме конечно тарелочек барабанной установки, там масса всяких колокольчиков и прочих прибамбасов высокочастотных. И записано это все Восхитительно!!

Более того, по роду деятельности, частенько бываю в местном ДК и музыкальной школе. И не прохожу мимо чтобы не потренькать на пианино, бахнуть по тарелочкам да и вибрафон в живую звучит не так как дома из колонки)))))). Это я к тому что знаю как это должно звучать.



Вообщем все печально. Как то все шершаво, ньюансов нехватает. Зажато немного. Фидель с Ульяновым играют гораздее. Хотя у Ульянова с высокими тоже не все идеально. Но звук как то наполнен, большой такой. А Фидель более детален.



Достаточно устав от Этих экспериментов я уличил момент и привез домой от товарища фонокорректор Pro-Ject. Модель намеренно не указываю. Небольшая коробочка с пол буханки хлеба. Ни каких ламп… Ну и развязка наступила неожиданно .



Эта коробочка просто камня на камне не оставила от всех ! И мне стало еще грустнее… Ну как так то!!! Но это так сказать было вступление.



Теперь вопросы которые я хочу задать нашим опытным товарищам.

Что скажете про эту схему? Может кто повторял, какие впечатления? Посмотрите по номиналам деталей, может лампы не в режимах ( у самого не получается посчитать, пытался запутался совсем! ). Я где то видел что во втором каскаде в катоде резистор 1,8 К стоит. А у меня 3 К. Лампы у меня 1 и 2 6Н17Б , третья 6Н16Б.



Еще момент, есть легкое чувство нехватки басов. В межкаскад ставил и 0,22 мкФ, на слух ни чего не изменилось.



Вообщем у кого какие мысли, говорите. Я поэксперементирую и отпишусь. Вдруг кому полезно будет. Хочется его довести уже до какого то логического завершения !



Есть ли смысл чем то шунтировать электролиты в БП?



Да чуть не забыл! В катоде второй лампы у меня стоят Рубиконы из материнки ( те что Александр TANk рекомендовал) 3300 мкФ на 6,3 В. Но я их ни чем не шунтировал. Отключать пробовал. Прироста в качестве не услышал. Просто стало тише.



Вообщем надо понять в чем дело. А если с режимами все хорошо. ТО что тогда? Тут выше Юрий Titpol приводил пример RIAA-цепочек. Проверьте как тут с коррекцией обстоят дела.



Или же что , если все верно, то дело в качестве деталей?? То есть без Мундорфов и маслянных Енсенов не обойтись? Так не весело совсем! Я же не удержался ,открыл коробочку. Сфоткал все. Там четыре электролита. И все остальное на плате с SMD монтажом!! Блин, а как играет…. Так что вот так. Если чего упустил, спрашивайте



Добавлю еще фоток. И хотелось бы спросить Сергея ( Itenbru), он делал печатку. А значит слушал все это хозяйство. И каковы впечатления?

[bedjamen]

Как дела с фоном? Я уже четыре собрал, плюс одна на печатке. Все равно фонит, почему, не знаю

[Alleexx68]

Как дела с фоном? Я уже четыре собрал, плюс одна на печатке. Все равно фонит, почему, не знаю

Приветствую Андрей! Да нормально с фоном. Сначало фонило немного. На фото видно, та еще "красота". Я даже смастырил электронный дроссель по статье Сергея (Чугунов) .С ним стало лучше. Но мне показалось что он не лучшим образом влияет на звук. На фото видно он болтается не подключенный. А потом я убрал переменник 100 К и фон почти пропал. Во всяком случае он мне не мешает.

[Datagor]

... Я же не удержался ,открыл коробочку. Сфоткал все. Там четыре электролита. И все остальное на плате с SMD монтажом!! Блин, а как играет…. ...

Александр, покажите нам эти фотки и назовите модель полностью.

Там скорее всего несколько ОУ. Любопытно. :music:

[Alleexx68]

Я уже четыре собрал, плюс одна на печатке

А звук то как,нравиться? Вы много корректоров сделали. Как он в сравнении с другими?



... Александр, покажите нам эти фотки ...

Да конечно. Я только фотки на комп скину. Да и размер надо еще уменьшать..

[bedjamen]

А звук то как,нравиться? Вы много корректоров сделали. Как он в сравнении с другими?

В настоящий момент имею 6 корректоров. Из них два "каменных". В тоже время по звуку корректор Василича нравится, но фон все дело усугубляет. (Небольшой, на максимальной громкости, но есть, игла поднята). По этой причине, пока в поиске "своего" корректора.

[Alleexx68]

Александр, покажите нам эти фотки и назовите модель полностью.

Там скорее всего несколько ОУ. Любопытно. :music:

На фото нет БП. Он выносной, выглядит как блок питания от радиотелефона.



Вот немного крупнее

[bedjamen]

А схемка с печаткой есть?

[Alleexx68]

А схемка с печаткой есть?

Да откуда же :sad: Буржуины в инструкции схем не вкладывают! :angry: Но мне эта штуковина однозначно понравилась. Я конечно десятки корректоров не слышал, но тут вопросов у меня нет.
